Артикул:
SP45CTECHNIX
Характеристики
Серия
—
SP
Тип
—
C
Вид
—
фланцевый
Все характеристики
8 621 руб.
/шт 9 578 руб.
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

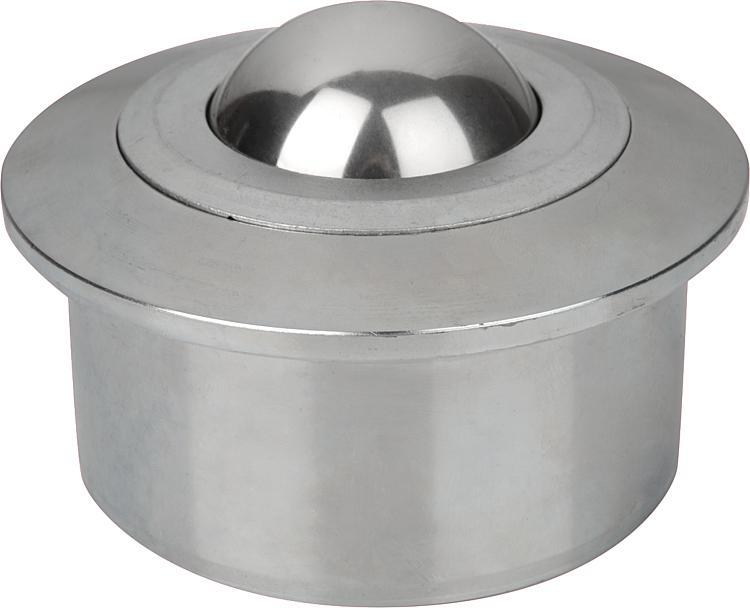

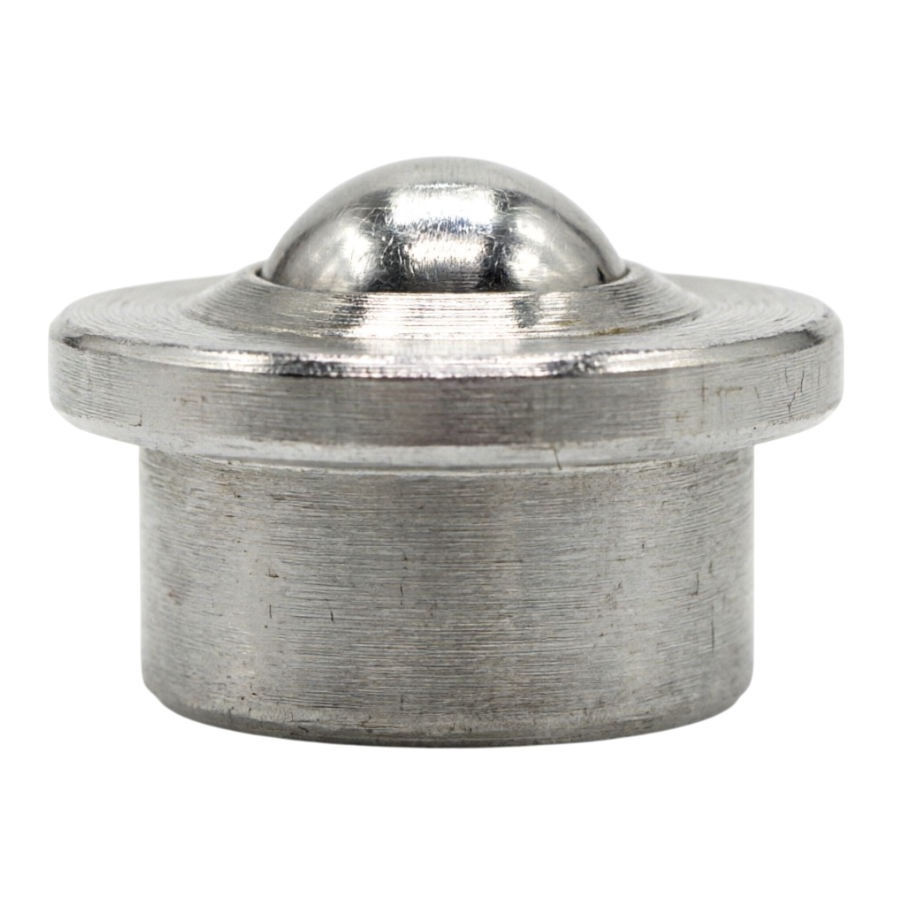

Шариковая опора SP45CTECHNIX — крупногабаритный шариковый ролик (ball transfer unit) серии SP типа C, рассчитанный на работу с массивными грузами в условиях интенсивной эксплуатации. Изделие выполнено в фланцевом корпусе из оцинкованной стали с внешним диаметром 62 мм и укомплектовано несущим шаром диаметром 45 мм из нержавеющей стали AISI 420. Перекатывание основного шара по малым шарикам из того же материала обеспечивает низкое трение и свободное перемещение груза в любом направлении по рабочей плоскости.
Модель SP 45 C отличается увеличенной грузоподъемностью: при монтаже шариком сверху допустимая нагрузка достигает 300 кг, что делает опору востребованной в составе тяжелых шариковых столов, перегрузочных узлов и конвейерных линий для перемещения крупногабаритных заготовок, листового металла, каменных плит и упакованных грузов на паллетах. Запрессовываемый тип крепления гарантирует надежную фиксацию в посадочном отверстии без применения резьбового крепежа.
Расшифровка артикула
Маркировка SP45C сформирована по единому правилу обозначений и содержит серию, размер несущего шарика и код исполнения. Знание структуры артикула помогает быстро идентифицировать посадочные размеры и совместимость при комплектации транспортно-складского оборудования.
- SP — серия тяжелонагруженных шариковых опор.
- 45 — номинальный диаметр несущего шарика (Dw), мм.
- C — буквенный код, обозначающий материал несущего шарика (нержавеющая сталь AISI 420).
При заказе следует учитывать фланцевое исполнение, запрессовываемый способ монтажа и ориентацию установки (шарик сверху/снизу), от которой зависит допустимая нагрузка.
Конструкция и устройство

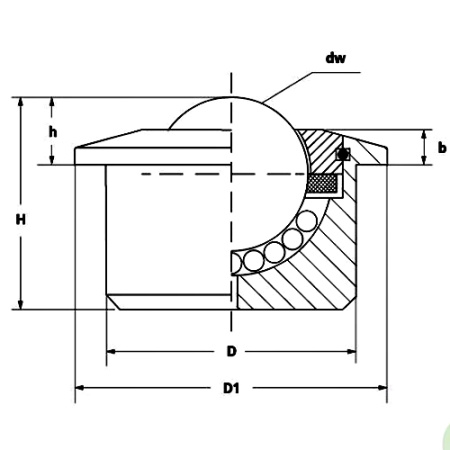

Опора SP45C представляет собой сборный узел, в котором штампованный стальной корпус с фланцем служит базой для прецизионного несущего шара. Под основным шаром размещены вспомогательные шарики меньшего диаметра, образующие опорный пояс и обеспечивающие свободное вращение несущего элемента во всех направлениях. Фланец диаметром 75 мм и высотой 10 мм предназначен для плотной посадки в подготовленное отверстие панели.
- Корпус из оцинкованной стали с фланцем диаметром 75 мм и высотой фланца 10 мм.
- Несущий шар диаметром 45 мм из нержавеющей стали AISI 420.
- Малые шарики из нержавеющей стали AISI 420, снижающие трение при перекатывании.
- Запрессовываемый тип крепления — монтаж без резьбового крепежа.
- Общая высота изделия 53,5 мм, наружный диаметр корпуса 62 мм, масса 0,99 кг.
Размерный ряд серии SP (тип C)
В таблице представлены основные типоразмеры шариковых опор серии SP типа C. Текущий товар выделен.
Технические параметры и условия эксплуатации
В составе логистических и производственных систем шариковая опора SP45C принимает на себя вертикальные и боковые нагрузки, обеспечивая плавное многонаправленное перемещение груза. Массивный корпус и шарики из нержавеющей стали рассчитаны на длительную работу при переменных усилиях, а цинковое покрытие корпуса повышает стойкость к коррозии в условиях промышленной атмосферы.
- Диаметр корпуса D: 62 мм.
- Высота H: 53,5 мм.
- Диаметр несущего шарика Dw: 45 мм.
- Диаметр фланца D1: 75 мм.
- Высота фланца: 10 мм.
- Материал корпуса: оцинкованная сталь.
- Материал несущего шарика: нержавеющая сталь AISI 420.
- Материал маленьких шариков: нержавеющая сталь AISI 420.
- Допустимая нагрузка (шарик сверху): 300 кг.
- Допустимая нагрузка (шарик снизу): 120 кг.
- Вид крепления: запрессовываемый.
- Вид: фланцевый.
- Тип: C.
- Масса: 0,99 кг.
- Рабочая температура: от -30°С до +100°С.
- Рекомендуемые условия эксплуатации: защита контактной зоны от абразивных загрязнений, расчет шага монтажа исходя из одновременного опирания груза минимум на три опоры, соблюдение температурного режима и исключение ударных нагрузок сверх паспортных значений.
Применяемость
Шариковая опора SP45C предназначена для участков, где требуется перемещение тяжелых и крупногабаритных грузов с минимальными усилиями со стороны оператора. Увеличенная грузоподъемность и фланцевая конструкция делают ее оптимальным решением для стационарных и полустационарных транспортно-производственных систем.
- Тяжелонагруженные шариковые столы на участках раскроя и сборки крупноформатных изделий.
- Перегрузочные узлы и сортировочные линии для паллетированных грузов.
- Линии обработки листового металла большой толщины, каменных и стеклянных плит.
- Багажные и грузовые транспортные системы в аэропортах и логистических терминалах.
- Позиционирующие столы в прессовом и штамповочном оборудовании для перемещения тяжелых заготовок.
Аналоги
По типоразмеру и назначению шариковая опора SP45C соответствует стандартным фланцевым исполнениям с диаметром несущего шара 45 мм и может рассматриваться как замена изделий других брендов при совпадении каталожных размеров и характеристик. Ниже приведены типовые потенциальные аналоги.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Какой минимальный шаг установки опор SP 45 C при работе с длинномерным грузом?
Шаг расстановки определяется делением меньшей стороны груза на коэффициент 2,5–3,5. Главное условие — одновременное опирание груза как минимум на три опоры, чтобы нагрузка на каждую не превышала 300 кг (при монтаже шариком сверху). - Как выполняется монтаж модели SP45C в панель стола?
Опора имеет фланцевое исполнение и запрессовываемый тип крепления. В панели подготавливается отверстие по наружному диаметру корпуса (62 мм), после чего опора запрессовывается до упора фланца. Дополнительный резьбовой крепеж не требуется. - Можно ли использовать опору при температурах ниже -30°С?
Нет, рабочий диапазон строго ограничен от -30°С до +100°С. При более низких температурах возможно загустевание смазки и повышение усилия перекатывания, что снижает плавность хода и ресурс узла. - Почему нагрузка «шарик снизу» меньше, чем «шарик сверху»?
При монтаже шариком снизу (или при боковой нагрузке) часть усилия воспринимается корпусом и фланцем, а не непосредственно несущим шаром. Поэтому допустимая нагрузка в такой ориентации ограничена 120 кг против 300 кг при вертикальной нагрузке на шар. - Нужна ли смазка шариковой опоре SP 45 C в процессе эксплуатации?
Опора рассчитана на длительную работу без частого обслуживания. Для сохранения плавности хода и увеличения ресурса рекомендуется периодически очищать зону контакта шариков от металлической стружки, пыли и абразивных частиц, а при признаках заедания — наносить рекомендованную производителем смазку.
Техническая информация (.pdf)
Шариковые опоры
1,2 мб
Общая информация
Серия
SP
Тип
C
Вид
фланцевый
Производитель
TECHNIX
Вес, кг
0.99
Габариты
Диаметр корпуса D, мм
62
Высота H, мм
53.5
Технические параметры
Рабочая температура
от -30°С до +100°С
Диаметр несущего шарика Dw, мм
45
Высота фланца, мм
10
Материал корпуса
оцинкованная сталь
Вид крепления
запрессовываемый
Допустимая нагрузка (шарик сверху), кг
300
Допустимая нагрузка (шарик снизу), кг
120
Материал маленьких шариков
нержавеющая сталь AISI 420
Материал несущего шарика
нержавеющая сталь AISI 420
Диаметр фланца (D1)
75
