Артикул:
SP45BTECHNIX
Характеристики
Серия
—
SP
Тип
—
B
Вид
—
фланцевый
Все характеристики
3 063 руб.
/шт 3 403 руб.
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

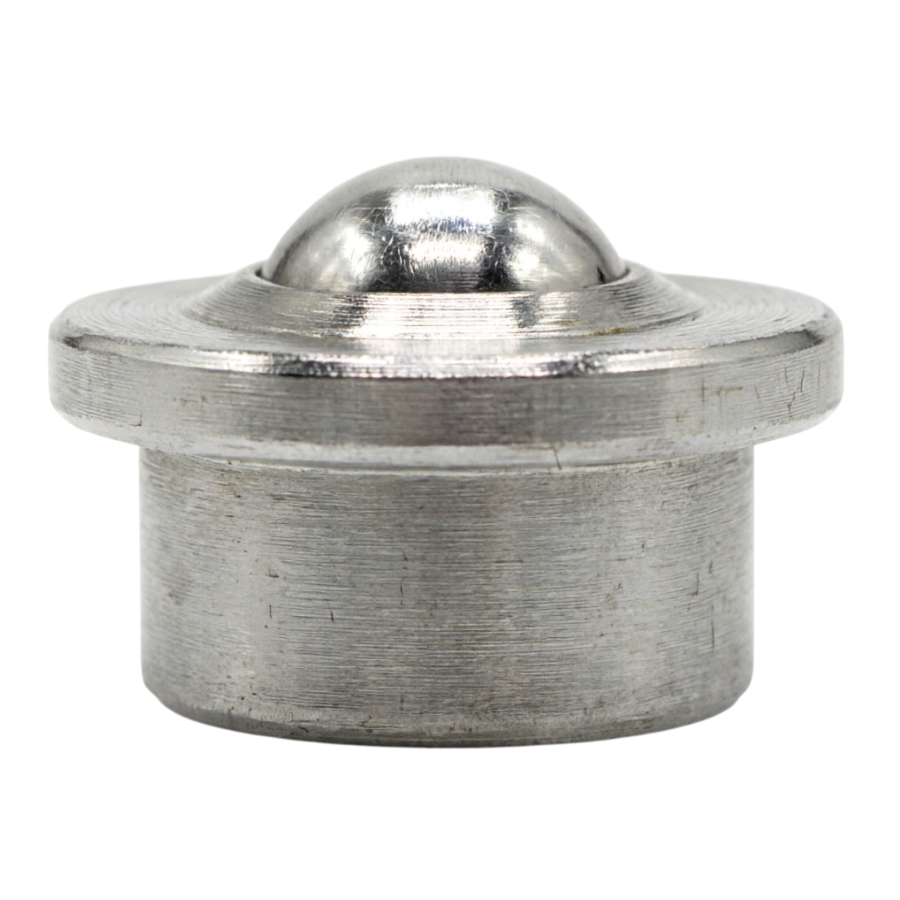

Шариковая опора SP 45 B TECHNIX — тяжелонагруженный промышленный шариковый ролик (ball transfer unit) серии SP типа B, спроектированный для эксплуатации в условиях экстремальных точечных нагрузок и интенсивной работы на крупномасштабных производственных линиях. Модель оснащена массивным несущим шаром диаметром 45 мм из хромированной подшипниковой стали AISI 52100 и усиленным корпусом из оцинкованной закалённой стали, что гарантирует сохранение геометрии узла под весом до 500 кг (в ориентации «шарик сверху») и до 450 кг (в ориентации «шарик снизу»).
Значительная собственная масса изделия (1,1 кг) выступает дополнительным фактором стабильности: опора обладает высокой инерционной устойчивостью, предотвращая вибрации, «подпрыгивание» или смещение в посадочном отверстии при динамических ударах тяжёлых грузов. Широкий фланец диаметром 74 мм эффективно распределяет колоссальные усилия по монтажной поверхности, защищая стол или конвейерную плиту от локальной деформации. Буквенный код «B» в артикуле обозначает материал несущего шарика (хромированная сталь AISI 52100) в серии SP и является неотъемлемой частью наименования.
Расшифровка артикула
Маркировка SP45B сформирована по унифицированной номенклатуре производителя и несёт исчерпывающую информацию о ключевых параметрах изделия. Корректное чтение артикула исключает ошибки при проектировании тяжёлых шариковых столов и подборе комплектующих для модернизации оборудования.
- SP — серия тяжёлых шариковых опор.
- 45 — номинальный диаметр несущего шарика Dw, мм.
- B — буквенный код, обозначающий материал несущего шарика (хромированная сталь AISI 52100) в серии SP.
Отсутствие в обозначении индекса «NF» прямо указывает на фланцевое исполнение: цилиндрическая часть корпуса монтируется в отверстие, а опорный буртик остаётся на поверхности монтажной плиты, принимая на себя основную нагрузку.
Конструкция и устройство
Конструкция SP 45 B оптимизирована для передачи сверхвысоких усилий. Толстостенный закалённый оцинкованный корпус диаметром 62 мм обладает повышенной жёсткостью, что полностью исключает эффект бринеллирования (местного смятия) под весом тяжёлых металлоконструкций. Внутри размещена прецизионная обойма с малыми шариками, по которым свободно перекатывается основной несущий шар. Все качающиеся элементы изготовлены из хромированной стали AISI 52100, что обеспечивает минимальный коэффициент трения и максимальный ресурс при циклических ударных воздействиях.
- Корпус из оцинкованной закалённой стали: наружный диаметр D = 62 мм, общая высота H = 54 мм.
- Опорный фланец диаметром D1 = 74 мм и высотой 10 мм для максимального распределения нагрузки по основанию.
- Несущий шарик из хромированной стали AISI 52100 диаметром Dw = 45 мм (код «B»).
- Малые шарики из хромированной стали AISI 52100, обеспечивающие плавное многопозиционное качение.
- Вид крепления: запрессовываемый (цилиндрическая часть входит в отверстие, фланец опирается сверху).
- Масса изделия 1,1 кг, что свидетельствует о массивном, виброустойчивом исполнении узла.
Размерный ряд серии SP (тип B)
Ниже приведена таблица основных типоразмеров шариковых опор серии SP типа B. Текущий товар выделен.
Технические параметры и условия эксплуатации
Шариковая опора SP 45 B передаёт критические усилия от перемещаемого груза через систему шариков на закалённый корпус и массивный фланец. Такое конструктивное решение минимизирует риск продавливания монтажной поверхности и сохраняет геометрическую точность узла на протяжении всего срока службы, даже при работе с тяжёлыми рулонами металла или массивными промышленными поддонами.
- Диаметр корпуса D: 62 мм.
- Высота H: 54 мм.
- Диаметр несущего шарика Dw: 45 мм.
- Диаметр фланца D1: 74 мм.
- Высота фланца: 10 мм.
- Вид: фланцевый.
- Вид крепления: запрессовываемый.
- Материал корпуса: оцинкованная закалённая сталь.
- Материал несущего шарика: хромированная сталь AISI 52100 (буквенный код «B» в серии SP).
- Материал малых шариков: хромированная сталь AISI 52100.
- Допустимая нагрузка (шарик сверху): 500 кг.
- Допустимая нагрузка (шарик снизу): 450 кг.
- Масса: 1,1 кг.
- Рабочая температура: от −30 °C до +100 °C.
- Рекомендуемые условия эксплуатации: строгий контроль перпендикулярности при запрессовке, регулярная очистка зоны контакта от металлической окалины, сварочных брызг и абразивной пыли, исключение динамических ударов, превышающих статический предел прочности узла.
Применяемость
Благодаря высочайшему запасу прочности и способности работать под колоссальной нагрузкой в любой ориентации, шариковая опора SP 45 B находит применение в тяжёлом машиностроении, металлургии и масштабной логистике. Она служит надёжным элементом там, где модели меньших типоразмеров не справляются с весом груза или требуют чрезмерно частой, экономически нецелесообразной расстановки.
- Тяжёлые шариковые столы для перемещения рулонов стали, толстолистового проката, крупных сварных конструкций и промышленных поддонов массой до 500 кг на одну точку опоры.
- Перегрузочные узлы в металлообработке: зоны загрузки/выгрузки мощных гибочных прессов, штамповочного оборудования и лазерных комплексов.
- Инвертированные (потолочные) конвейерные линии и прижимные устройства, где опора удерживает груз снизу с нагрузкой до 450 кг.
- Сборочные стапели и позиционирующие приспособления в судостроении, авиастроении и производстве спецтехники.
- Логистические системы в неотапливаемых складских комплексах и на открытых площадках, где температура опускается до −30 °C.
Аналоги
По типоразмеру и назначению шариковая опора SP 45 B (корпус 62 мм, шар 45 мм, фланцевое исполнение с D1 = 74 мм) соответствует стандартным тяжелонагруженным исполнениям шариковых роликов и может рассматриваться как замена изделий других брендов при совпадении каталожных размеров и допустимых нагрузок. Ниже приведены типовые потенциальные аналоги.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам (D, H, Dw, D1) и допустимым нагрузкам конкретной модели.
Часто задаваемые вопросы
- В чём ключевое преимущество SP 45 B перед моделью SP 30 B?
Главное отличие — существенный рост грузоподъёмности: с 300 кг (у SP 30 B) до 500 кг (у SP 45 B) в ориентации «шарик сверху». Это позволяет значительно увеличить шаг расстановки опор на столе, сократить их общее количество и при этом безопасно перемещать сверхтяжёлые рулоны, массивные поддоны или крупногабаритные заготовки без риска перегрузки узла. - Как масса опоры (1,1 кг) влияет на работу шарикового стола?
Значительная масса SP 45 B является конструктивным преимуществом. Она обеспечивает высокую инерционную устойчивость: опора не «подпрыгивает» и не смещается в посадочном отверстии под действием динамических ударов тяжёлых грузов. Это критически важно при работе с длинномерными и массивными изделиями, где вибрации могут привести к разрушению менее массивных узлов. - Какие требования предъявляются к посадочному отверстию для SP 45 B?
Для цилиндрической части корпуса требуется отверстие диаметром 62 мм. Глубина отверстия должна составлять не менее 44 мм (общая высота 54 мм минус высота фланца 10 мм), чтобы фланец диаметром 74 мм плотно и равномерно прилегал к поверхности. Отверстие должно быть выполнено чисто, без заусенцев, с строгим соблюдением перпендикулярности, чтобы избежать заклинивания шара под нагрузкой 500 кг. - Можно ли использовать эту опору в перевёрнутом состоянии (шариком вниз)?
Да, это одно из ключевых преимуществ данной модели. Допустимая нагрузка при ориентации «шарик снизу» составляет 450 кг, что является исключительно высоким показателем. Это делает SP 45 B идеальным выбором для нижних поддерживающих роликов, прижимных конвейеров или боковых направляющих в тяжёлом оборудовании. - Как защитить опору SP 45 B при работе с горячим или загрязнённым металлопрокатом?
Хотя корпус закалён, а шарики изготовлены из хромистой стали AISI 52100, попадание крупной окалины или сварочных брызг в зону контакта под нагрузкой 500 кг может привести к точечным вмятинам (бринеллированию). Рекомендуется регулярно очищать поверхность несущего шара и, при необходимости, устанавливать защитные кожухи или скребки для удаления крупного мусора перед зоной перемещения.
Техническая информация (.pdf)
Шариковые опоры
1,2 мб
Общая информация
Серия
SP
Тип
B
Вид
фланцевый
Производитель
TECHNIX
Вес, кг
1.1
Габариты
Диаметр корпуса D, мм
62
Высота H, мм
54
Технические параметры
Рабочая температура
от -30°С до +100°С
Диаметр несущего шарика Dw, мм
45
Высота фланца, мм
10
Материал корпуса
оцинкованная закаленная сталь
Вид крепления
запрессовываемый
Допустимая нагрузка (шарик сверху), кг
500
Допустимая нагрузка (шарик снизу), кг
450
Материал маленьких шариков
хромированная сталь AISI 52100
Материал несущего шарика
хромированная сталь AISI 52100
Диаметр фланца (D1)
74
