О товаре

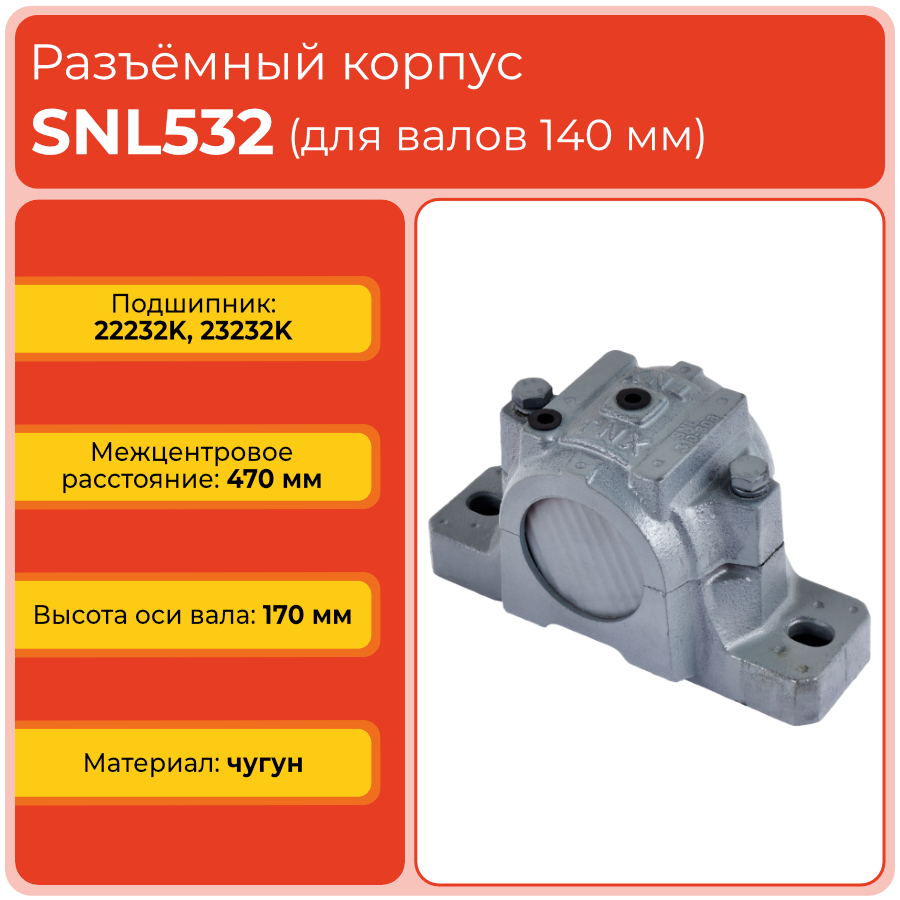

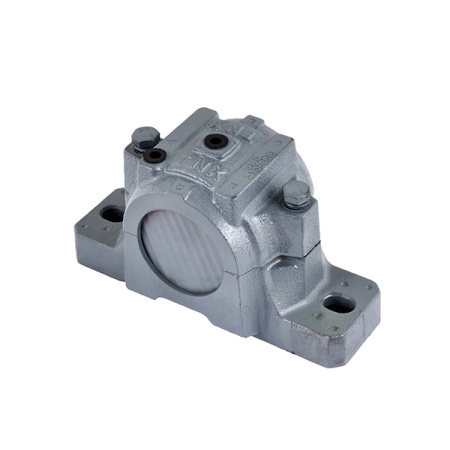

Разъёмный корпус SNL 532 — тяжёлый чугунный корпус подшипниковой опоры для валов диаметром 140 мм, предназначенный для установки сферических роликовых подшипников через закрепительные втулки. Модель применяется в особо нагруженных промышленных механизмах, где требуются высокая жёсткость, надёжная фиксация подшипникового узла и удобство обслуживания при длительной эксплуатации.
Корпус SNL 532 совместим с подшипниками 22232K и 23232K и втулками H3132 и H2332. Разъёмное исполнение облегчает монтаж, ревизию и замену подшипника, а также позволяет обслуживать уплотнения и крепёж без трудоёмкой разборки соседних узлов оборудования.
Расшифровка артикула
Обозначение SNL 532 указывает на серию разъёмных стационарных корпусов и конкретный типоразмер изделия. Эта маркировка используется для подбора корпуса под нужный диаметр вала, совместимый подшипник, закрепительную втулку и соответствующие уплотнительные элементы.
- SNL — серия разъёмных стационарных корпусов для подшипниковых опор.
- 532 — типоразмер корпуса под вал 140 мм с соответствующими посадочными и комплектующими параметрами.
При подборе учитывают диаметр вала, совместимый подшипник, тип втулки, габариты корпуса и исполнение уплотнений.
Конструкция и устройство

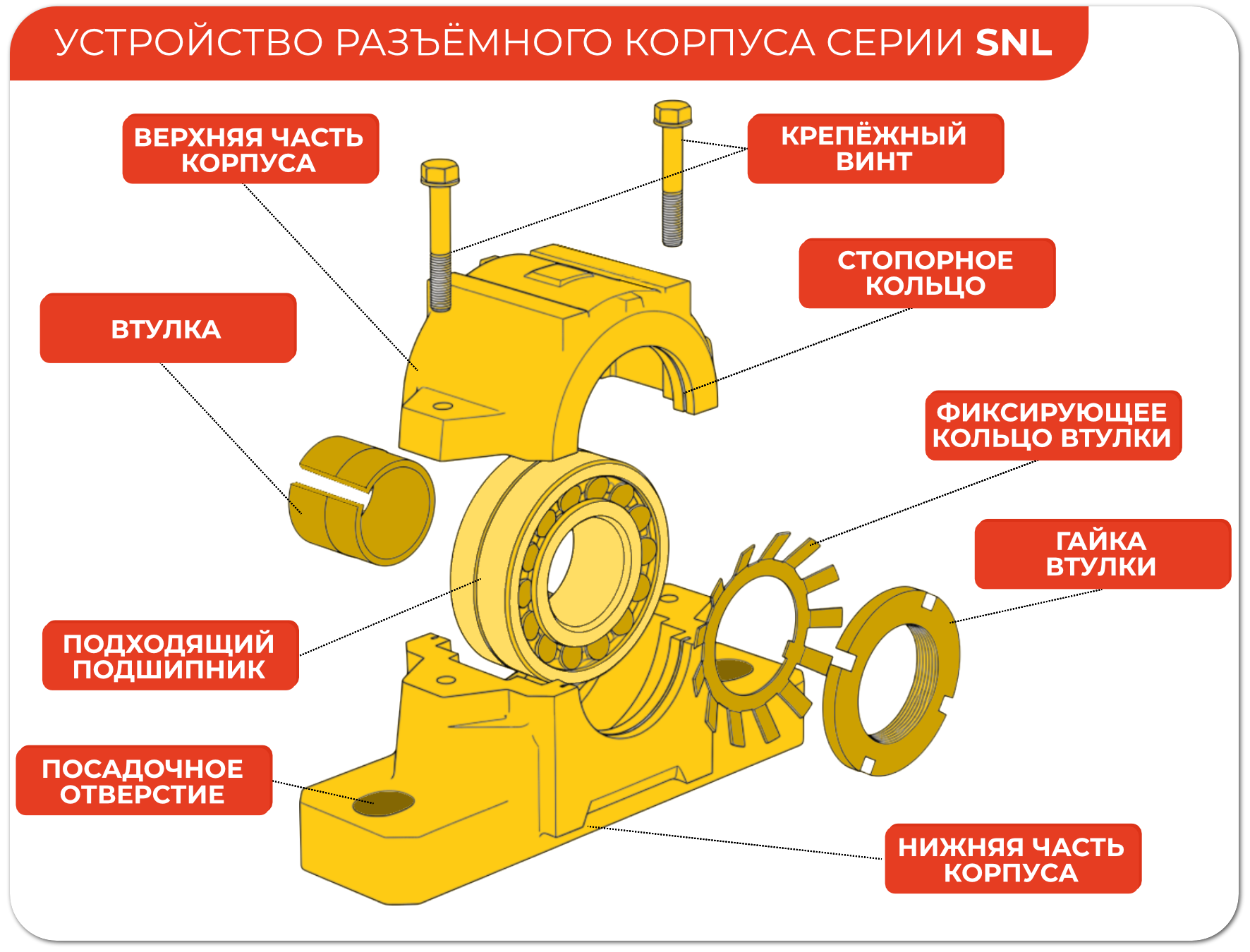

Корпус SNL 532 состоит из мощного основания и верхней крышки с горизонтальным разъёмом, что обеспечивает доступ к подшипнику и внутренним элементам опоры при техническом обслуживании. Внутри корпуса предусмотрено посадочное место под сферический роликовый подшипник, а торцевые участки рассчитаны на установку уплотнений TSN532L или TSNG532 и стопорных колец, удерживающих смазку и защищающих узел от загрязнений.
- Основание и крышка изготовлены из высокопрочного чугуна для тяжёлых условий работы.
- Разъёмная конструкция облегчает сборку, демонтаж и плановое обслуживание подшипникового узла.
- Корпус рассчитан на подшипники 22232K и 23232K.
- Применяемые уплотнения: TSN532L и TSNG532.
- Стопорные кольца: SR 290x17 и SR 290x10.
- Крепление корпуса выполняется через лапы основания на жёсткую опорную поверхность оборудования.
Размерный ряд серии SNL
Ниже приведена таблица типоразмеров крупного размерного ряда серии SNL. Текущий товар SNL 532 выделен.
Технические параметры и условия эксплуатации
Корпус SNL 532 предназначен для работы в составе подшипниковых опор валов 140 мм и рассчитан на тяжёлые эксплуатационные режимы с высокими нагрузками. За счёт крупного типоразмера, чугунного исполнения и разъёмной конструкции модель обеспечивает стабильную работу подшипникового узла, ремонтопригодность и удобство обслуживания в промышленных условиях.
- Под вал: 140 мм.
- Длина корпуса a: 550 мм.
- Ширина корпуса B: 160 мм.
- Применяемый подшипник: 22232K, 23232K.
- Применяемая втулка: H3132, H2332.
- Применяемые уплотнения: TSN532L, TSNG532.
- Стопорные кольца: SR 290x17 и SR 290x10.
- Материал: чугун; для надёжной работы требуется контроль смазки, состояния уплотнений, крепежа и соблюдение допустимых эксплуатационных нагрузок.
Применяемость
Корпус SNL 532 используют в подшипниковых опорах тяжёлого и крупногабаритного промышленного оборудования, где необходима прочная, обслуживаемая и устойчивая к нагрузкам опора. Он подходит для приводов тяжёлых конвейеров, барабанных агрегатов, перерабатывающих комплексов, мощных вентиляторов, воздуходувных установок и других нагруженных механизмов.
- Тяжёлые конвейерные и транспортирующие системы.
- Приводы барабанов, мельниц и крупногабаритных вращающихся узлов.
- Перерабатывающее, дробильное и сортировочное оборудование.
- Крупные вентиляторы, воздуходувки и аспирационные установки.
- Промышленные агрегаты, где требуется повышенная прочность и ремонтопригодность подшипниковой опоры.
Аналоги
Корпус SNL 532 относится к типовым промышленным разъёмным корпусам крупного размерного ряда и может сопоставляться с аналогичными решениями других производителей по размеру и назначению. При подборе аналога необходимо сверять посадочные размеры, совместимость по подшипникам и втулкам, а также исполнение уплотнений и геометрию корпуса.
Точное соответствие необходимо подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
