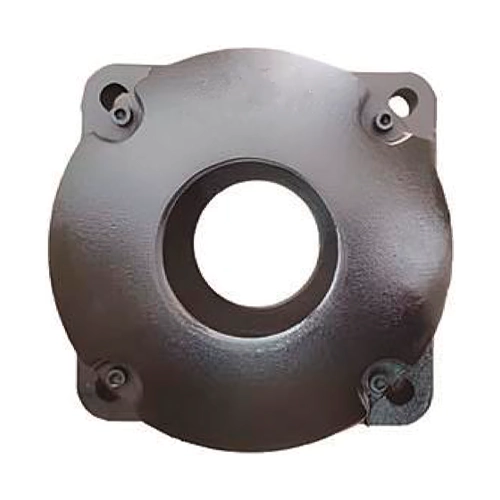

Разъемный корпус FNL 520B в Москве

О товаре

Разъемный корпус FNL 520B — фланцевый корпус для подшипниковой опоры под вал диаметром 90 мм. Модель предназначена для тяжелонагруженных промышленных узлов, где требуется усиленная конструкция, высокая жесткость опоры и надежная работа под длительной нагрузкой.

Расшифровка артикула

Маркировка FNL 520B показывает серию корпуса, его типоразмер и исполнение. Такое обозначение используют для подбора корпуса по диаметру вала, совместимому подшипнику, втулке и основным монтажным параметрам подшипниковой опоры.

• FNL — серия фланцевых корпусов для подшипниковых узлов.
• 520 — типоразмер корпуса с установленными посадочными и присоединительными размерами.
• B — исполнение корпуса в рамках данного типоразмера.

Полное обозначение: FNL 520B. При подборе необходимо учитывать исполнение корпуса, параметры подшипника, закрепительной втулки и условия эксплуатации оборудования.

Конструкция и устройство

Корпус FNL 520B выполнен как усиленная фланцевая опора с посадочным местом под сферический подшипник и отверстиями для крепления к оборудованию. Модель рассчитана на установку в узлы с валом 90 мм и предназначена для работы при высоких нагрузках и повышенных требованиях к надежности подшипниковой опоры. Благодаря стандартной схеме сборки и крупному типоразмеру корпус удобно использовать как в новых установках, так и при замене изношенных элементов без изменения посадочной базы.

• Фланцевый корпус усиленного исполнения для монтажа на плоскую опорную поверхность.
• Посадочное место под подшипники 1220K, 2220K и 22220EK.
• Совместимость с закрепительными втулками H220 и H320.
• Конструкция для подшипниковых узлов с валом 90 мм.
• Подходит для тяжелонагруженных серийных и ремонтных промышленных решений.

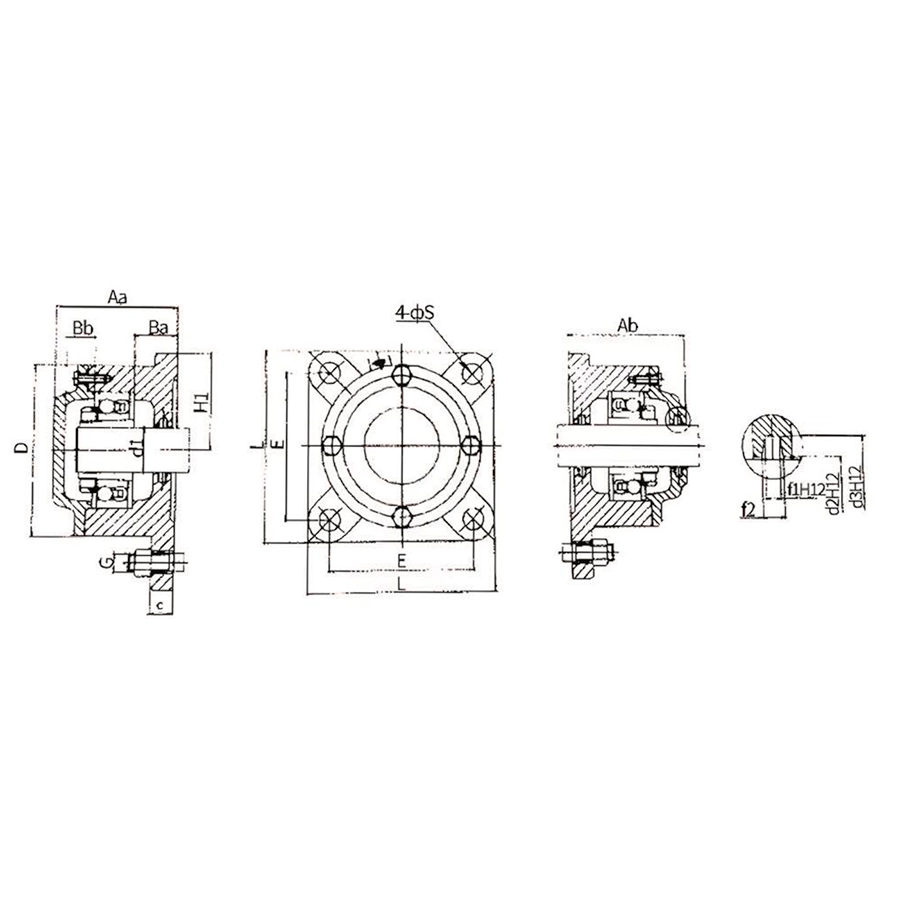

Размерный ряд серии FNL

Ниже приведена таблица всех типоразмеров серии. Текущий товар FNL 520B выделен.

Технические параметры и условия эксплуатации

Корпус FNL 520B рассчитан на работу в составе фланцевой подшипниковой опоры под вал диаметром 90 мм. По вашей таблице модель имеет ширину корпуса 250 мм, посадочный диаметр подшипника 224 мм, высоту центра корпуса 125 мм и монтажную резьбу M20. Для комплектации применяются подшипники 1220K, 2220K и 22220EK, а также закрепительные втулки H220 и H320, что делает корпус подходящим для тяжелонагруженных промышленных узлов.

• Диаметр вала: 90 мм.
• Ширина корпуса: 250 мм.
• Высота центра корпуса: 125 мм.
• Посадочный диаметр подшипника: 224 мм.
• Высота закрытого узла: 124 мм.
• Высота открытого узла: 134 мм.
• Расстояние между точками крепления: 111 мм.
• Ширина основной части корпуса: 30 мм.
• Ширина дополнительной части корпуса: 31 мм.
• Монтажная резьба: M20.
• Совместимые подшипники: 1220K, 2220K, 22220EK.
• Применяемые закрепительные втулки: H220, H320.

Применяемость

Разъемный корпус FNL 520B используют в оборудовании, где требуется мощная подшипниковая опора для вала 90 мм и устойчивая работа при высокой нагрузке. Модель подходит для конвейеров, тяжелых приводных механизмов, технологических линий, вентиляционных систем и другого промышленного оборудования. Благодаря крупному типоразмеру и стандартизированной схеме комплектации корпус удобно использовать как в новых проектах, так и при замене изношенных компонентов в действующих установках.

• Опоры валов диаметром 90 мм в промышленном оборудовании.
• Конвейерные и транспортирующие системы повышенной нагрузки.
• Приводные узлы и тяжелые вентиляционные агрегаты.
• Технологические линии с фланцевым креплением корпуса.
• Серийные и ремонтные решения для тяжелонагруженных подшипниковых узлов.

Аналоги

По серии и основным размерам FNL 520B относится к стандартным фланцевым корпусам под вал 90 мм. В качестве аналога обычно рассматривают FNL 520 B у других производителей, однако точное соответствие необходимо подтверждать по исполнению корпуса, монтажным размерам, подшипнику и условиям эксплуатации узла.

Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.

Часто задаваемые вопросы

1. Как установить корпус FNL 520B?
   Корпус закрепляют на подготовленной плоской поверхности, затем устанавливают подшипник с закрепительной втулкой на вал и проверяют корректность посадки. После затяжки крепежа необходимо убедиться в отсутствии перекоса и свободном вращении вала.
2. Какие подшипники подходят для FNL 520B?
   По вашей таблице модель FNL 520B совместима с подшипниками 1220K, 2220K и 22220EK. Для монтажа используют закрепительные втулки H220 или H320.
3. Когда требуется замена корпуса?
   Корпус заменяют при трещинах, деформации, износе посадочного места, повреждении крепежной зоны или нарушении геометрии. При потере точности даже новый подшипник не обеспечит стабильную работу узла.
4. Чем FNL 520B отличается от FNL 520A?
   Обе модели относятся к одному типоразмеру и имеют одинаковые основные размеры, но отличаются исполнением. При подборе обязательно учитывают буквенное обозначение корпуса.
5. Можно ли подобрать аналог другого бренда?
   Да, ориентироваться можно на обозначение FNL 520 B, однако окончательное решение принимают после сверки размеров корпуса, диаметра вала, подшипника и условий эксплуатации.
