Разъемный корпус FNL 513B в Москве

О товаре

Разъемный корпус FNL 513B — фланцевый корпус для подшипниковой опоры под вал диаметром 60 мм. Модель используют в промышленном оборудовании, где требуется жесткая и устойчивая опора, рассчитанная на стандартный монтаж и удобное сервисное обслуживание.

Расшифровка артикула

Маркировка FNL 513B показывает серию корпуса, его типоразмер и конкретное исполнение. Такое обозначение применяют для быстрого подбора корпуса по диаметру вала, совместимому подшипнику, закрепительной втулке и параметрам подшипникового узла.

• FNL — серия фланцевых корпусов для подшипниковых узлов.
• 513 — типоразмер корпуса с установленными посадочными и присоединительными параметрами.
• B — исполнение корпуса в рамках данного типоразмера.

Полное обозначение: FNL 513B. При подборе важно учитывать исполнение корпуса, тип подшипника, втулку и рабочие условия узла.

Конструкция и устройство

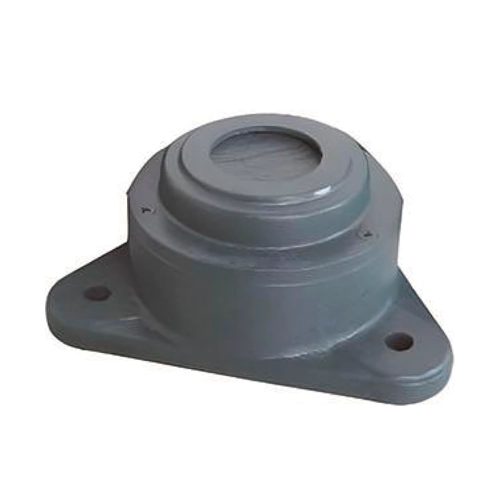

Корпус FNL 513B выполнен как фланцевая опора с посадочным местом под сферический подшипник и отверстиями под крепление к оборудованию. Модель рассчитана на установку в узлы с валом 60 мм и обеспечивает устойчивую работу подшипниковой опоры при стандартной промышленной эксплуатации. За счет унифицированной конструкции корпус удобно использовать как при первичной комплектации оборудования, так и при замене изношенных деталей без изменения монтажной базы.

• Фланцевый корпус для крепления на плоскую опорную поверхность.
• Посадочное место под подшипники 1213EK, 2213EK и 22213EK.
• Совместимость с закрепительными втулками H213 и H313.
• Конструкция для подшипниковых узлов с валом 60 мм.
• Подходит для серийных и ремонтных решений промышленного назначения.

Размерный ряд серии FNL

Ниже приведена таблица всех типоразмеров серии. Текущий товар FNL 513B выделен.

Технические параметры и условия эксплуатации

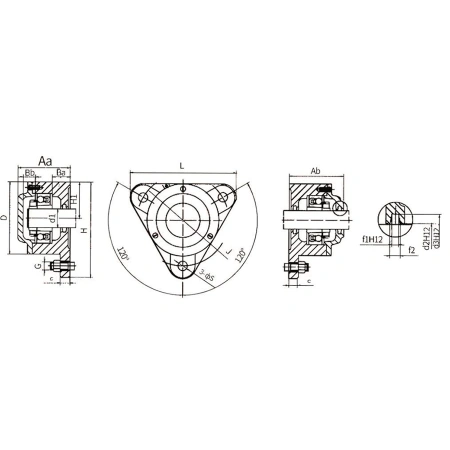

Корпус FNL 513B рассчитан на работу в составе фланцевой подшипниковой опоры под вал диаметром 60 мм. По вашей таблице модель имеет ширину корпуса 225 мм, посадочный диаметр подшипника 152 мм, высоту центра корпуса 78 мм и монтажную резьбу M12. Для комплектации применяются подшипники 1213EK, 2213EK и 22213EK, а также закрепительные втулки H213 и H313, что позволяет использовать корпус в надежных промышленных узлах со стандартной схемой сборки.

• Диаметр вала: 60 мм.
• Ширина корпуса: 225 мм.
• Высота центра корпуса: 78 мм.
• Посадочный диаметр подшипника: 152 мм.
• Высота закрытого узла: 80 мм.
• Высота открытого узла: 86 мм.
• Расстояние между точками крепления: 77 мм.
• Ширина основной части корпуса: 22 мм.
• Ширина дополнительной части корпуса: 20 мм.
• Монтажная резьба: M12.
• Совместимые подшипники: 1213EK, 2213EK, 22213EK.
• Применяемые закрепительные втулки: H213, H313.

Применяемость

Разъемный корпус FNL 513B используют в оборудовании, где требуется более мощная и устойчивая подшипниковая опора для вала 60 мм. Модель подходит для конвейеров, приводных механизмов, вентиляционных систем, технологических линий и других промышленных агрегатов с фланцевой схемой крепления. Благодаря типовым размерам корпус удобно использовать как в новых проектах, так и при плановой замене изношенных узлов.

• Опоры валов диаметром 60 мм в промышленном оборудовании.
• Конвейерные и транспортирующие системы.
• Приводные и вентиляционные агрегаты.
• Технологические линии с фланцевым креплением корпуса.
• Серийные и ремонтные решения с унифицированным подбором комплектующих.

Аналоги

По серии и основным размерам FNL 513B относится к стандартным фланцевым корпусам под вал 60 мм. В качестве аналога обычно рассматривают FNL 513 B у других производителей, однако итоговое соответствие необходимо подтверждать по исполнению корпуса, монтажным размерам, подшипнику и условиям эксплуатации узла.

Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.

Часто задаваемые вопросы

1. Как установить корпус FNL 513B?
   Корпус закрепляют на подготовленной плоской поверхности, затем устанавливают подшипник с закрепительной втулкой на вал и проверяют корректность посадки. После затяжки крепежа необходимо убедиться в отсутствии перекоса и свободном вращении вала.
2. Какие подшипники подходят для FNL 513B?
   По вашей таблице модель FNL 513B совместима с подшипниками 1213EK, 2213EK и 22213EK. Для монтажа используют закрепительные втулки H213 или H313.
3. Когда требуется замена корпуса?
   Корпус заменяют при трещинах, деформации, износе посадочного места, повреждении крепежной зоны или нарушении геометрии. Если корпус потерял точность, подшипниковый узел не сможет стабильно работать даже после установки новых деталей.
4. Чем FNL 513B отличается от FNL 513A?
   Обе модели относятся к одному типоразмеру и имеют одинаковые основные размеры, но отличаются исполнением. При подборе обязательно учитывают буквенное обозначение корпуса.
5. Можно ли подобрать аналог другого бренда?
   Да, ориентироваться можно на обозначение FNL 513 B, однако окончательное решение принимают после сверки размеров корпуса, диаметра вала, подшипника и условий эксплуатации.
