Разъемный корпус FNL 513A в Москве

О товаре

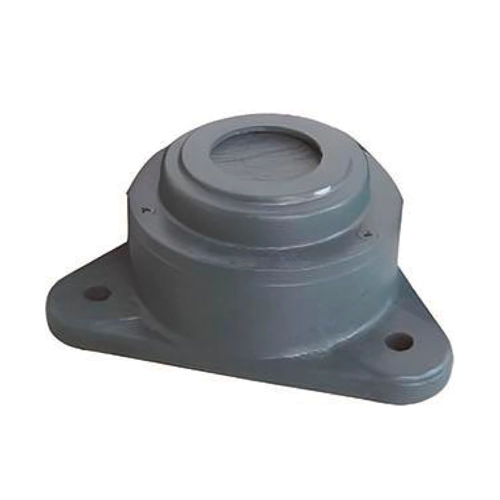

Разъемный корпус FNL 513A — фланцевый корпус для подшипниковой опоры под вал диаметром 60 мм. Модель предназначена для промышленного оборудования, где требуется более крупная и устойчивая опора с возможностью стандартного монтажа, сервисного доступа и быстрой замены комплектующих.

Расшифровка артикула

Маркировка FNL 513A показывает серию корпуса, его размерную группу и вариант исполнения. Такое обозначение применяют для быстрого подбора по диаметру вала, совместимому подшипнику, втулке и геометрии подшипникового узла.

• FNL — серия фланцевых корпусов для подшипниковых узлов.
• 513 — типоразмер корпуса с определенными присоединительными и посадочными параметрами.
• A — исполнение корпуса в рамках данного типоразмера.

Полное обозначение: FNL 513A. При подборе корпуса необходимо учитывать исполнение, диаметр вала, тип подшипника и закрепительную втулку.

Конструкция и устройство

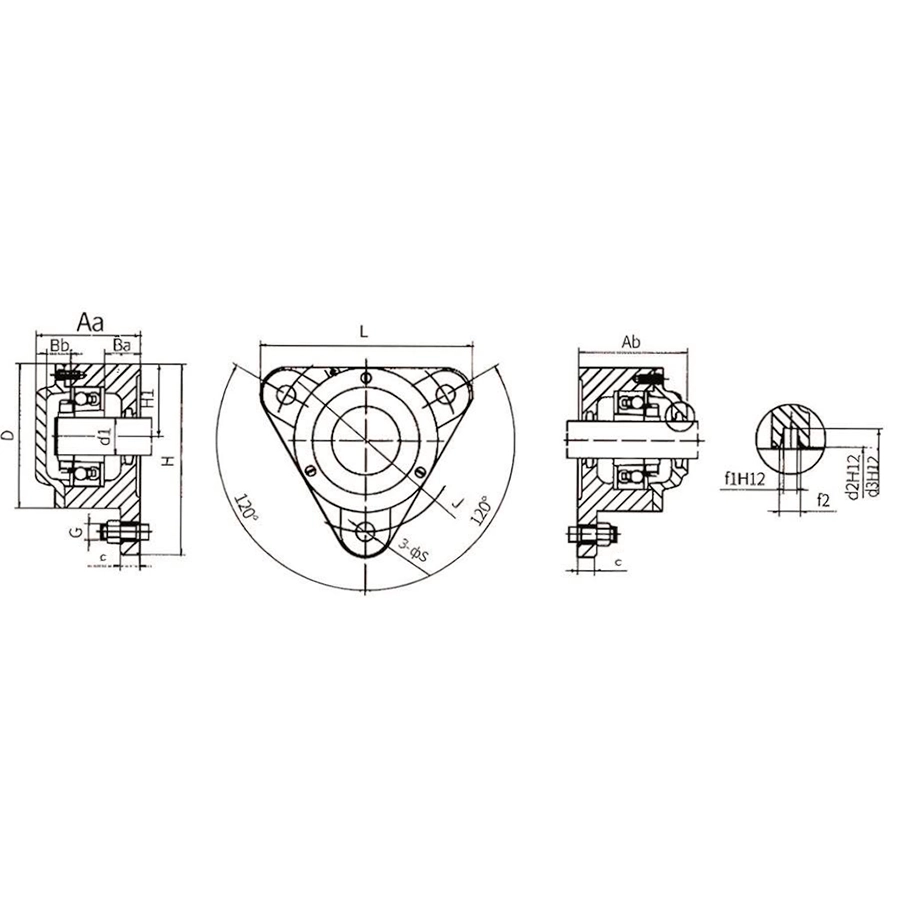

Корпус FNL 513A выполнен как фланцевая опора с посадочным местом под сферический подшипник и отверстиями для крепления к оборудованию. За счет увеличенных размеров модель рассчитана на установку в узлы с валом 60 мм, где требуется более высокая устойчивость корпуса и точная фиксация всех элементов подшипниковой опоры. Конструкция подходит для стандартной промышленной эксплуатации и упрощает обслуживание за счет унифицированной схемы сборки.

• Фланцевый корпус для крепления на плоскую опорную поверхность.
• Посадочное место под подшипники 1213EK, 2213EK и 22213EK.
• Совместимость с закрепительными втулками H213 и H313.
• Конструкция для подшипниковых узлов с валом 60 мм.
• Подходит для серийных и ремонтных решений в промышленном оборудовании.

Размерный ряд серии FNL

Ниже приведена таблица всех типоразмеров серии. Текущий товар FNL 513A выделен.

Технические параметры и условия эксплуатации

Корпус FNL 513A рассчитан на работу в составе фланцевой подшипниковой опоры под вал 60 мм. По вашей таблице модель имеет ширину корпуса 225 мм, посадочный диаметр подшипника 152 мм, высоту центра корпуса 78 мм и монтажную резьбу M12. Для комплектации применяются подшипники 1213EK, 2213EK и 22213EK, а также закрепительные втулки H213 и H313, что делает корпус удобным для типовых промышленных узлов и унифицированных ремонтных решений.

• Диаметр вала: 60 мм.
• Ширина корпуса: 225 мм.
• Высота центра корпуса: 78 мм.
• Посадочный диаметр подшипника: 152 мм.
• Высота закрытого узла: 80 мм.
• Высота открытого узла: 86 мм.
• Расстояние между точками крепления: 77 мм.
• Ширина основной части корпуса: 22 мм.
• Ширина дополнительной части корпуса: 20 мм.
• Монтажная резьба: M12.
• Совместимые подшипники: 1213EK, 2213EK, 22213EK.
• Применяемые закрепительные втулки: H213, H313.

Применяемость

Разъемный корпус FNL 513A используют в подшипниковых узлах оборудования, где требуется более мощная опора для вала 60 мм с фланцевым креплением. Модель подходит для конвейеров, приводных механизмов, технологических линий, вентиляционных систем и других промышленных агрегатов, где важны устойчивость монтажа и точность посадки комплектующих. За счет типового исполнения корпус удобно применять в новых сборках и при замене изношенных узлов.

• Опоры валов диаметром 60 мм в промышленном оборудовании.
• Конвейерные и транспортирующие системы.
• Приводные и вентиляционные агрегаты.
• Технологические линии с фланцевым креплением корпуса.
• Серийные и ремонтные решения с унифицированным подбором комплектующих.

Аналоги

По серии и основным размерам FNL 513A относится к стандартным фланцевым корпусам под вал 60 мм. В качестве аналога обычно рассматривают FNL 513 A у других производителей, однако точное соответствие необходимо подтверждать по исполнению корпуса, монтажным размерам, подшипнику и условиям эксплуатации узла.

Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.

Часто задаваемые вопросы

1. Как установить корпус FNL 513A?
   Корпус закрепляют на подготовленной плоской поверхности, затем устанавливают подшипник с закрепительной втулкой на вал и проверяют точность посадки. После затяжки крепежа необходимо убедиться, что вал вращается свободно и без перекоса.
2. Какие подшипники подходят для FNL 513A?
   По вашей таблице модель FNL 513A совместима с подшипниками 1213EK, 2213EK и 22213EK. Для монтажа используют закрепительные втулки H213 или H313.
3. Когда требуется замена корпуса?
   Корпус заменяют при трещинах, деформации, износе посадочного места, повреждении крепежной зоны или нарушении геометрии. При потере точности узел не сможет работать стабильно даже после установки новых деталей.
4. Чем FNL 513A отличается от FNL 513B?
   Обе модели относятся к одному типоразмеру и имеют одинаковые основные размеры, но отличаются исполнением. При подборе важно учитывать буквенное обозначение корпуса.
5. Можно ли подобрать аналог другого бренда?
   Да, ориентироваться можно на обозначение FNL 513 A, однако окончательное решение принимают после сверки размеров корпуса, диаметра вала, подшипника и условий эксплуатации.
