Разъемный корпус FNL 511B в Москве

О товаре

Разъемный корпус FNL 511B — фланцевый корпус для подшипниковой опоры под вал диаметром 50 мм. Модель предназначена для промышленного оборудования, где требуется надежная фиксация корпуса, стабильная работа узла и возможность обслуживания без изменения базовой схемы монтажа.

Расшифровка артикула

Маркировка FNL 511B показывает серию корпуса, его типоразмер и вариант исполнения. Такое обозначение используют для быстрого подбора корпуса по диаметру вала, совместимому подшипнику, втулке и монтажной схеме оборудования.

• FNL — серия фланцевых корпусов для подшипниковых узлов.
• 511 — типоразмер корпуса с заданными габаритами и посадочными размерами.
• B — исполнение корпуса в рамках данного типоразмера.

Полное обозначение: FNL 511B. При подборе важно учитывать не только размеры, но и исполнение корпуса, совместимый подшипник и применяемую втулку.

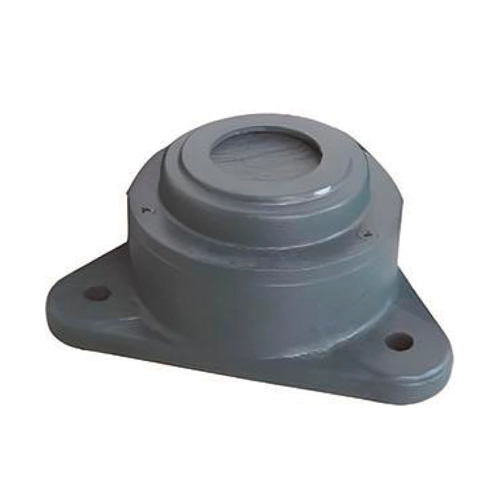

Конструкция и устройство

Корпус FNL 511B выполнен в виде фланцевой опоры с посадочным местом под сферический подшипник и отверстиями под крепеж к оборудованию. Конструкция обеспечивает устойчивую работу подшипникового узла на валу 50 мм и подходит для промышленных машин, где важны повторяемость посадочных размеров и удобный доступ к узлу при техническом обслуживании. Стандартная геометрия корпуса упрощает замену в существующих механизмах без переработки монтажной базы.

• Фланцевый корпус для крепления к плоской поверхности оборудования.
• Посадочное место под подшипники 1211EK, 2211EK и 22211EK.
• Совместимость с закрепительными втулками H211 и H311.
• Конструкция для подшипниковых узлов с валом 50 мм.
• Подходит для серийных и ремонтных промышленных решений.

Размерный ряд серии FNL

Ниже приведена таблица всех типоразмеров серии. Текущий товар FNL 511B выделен.

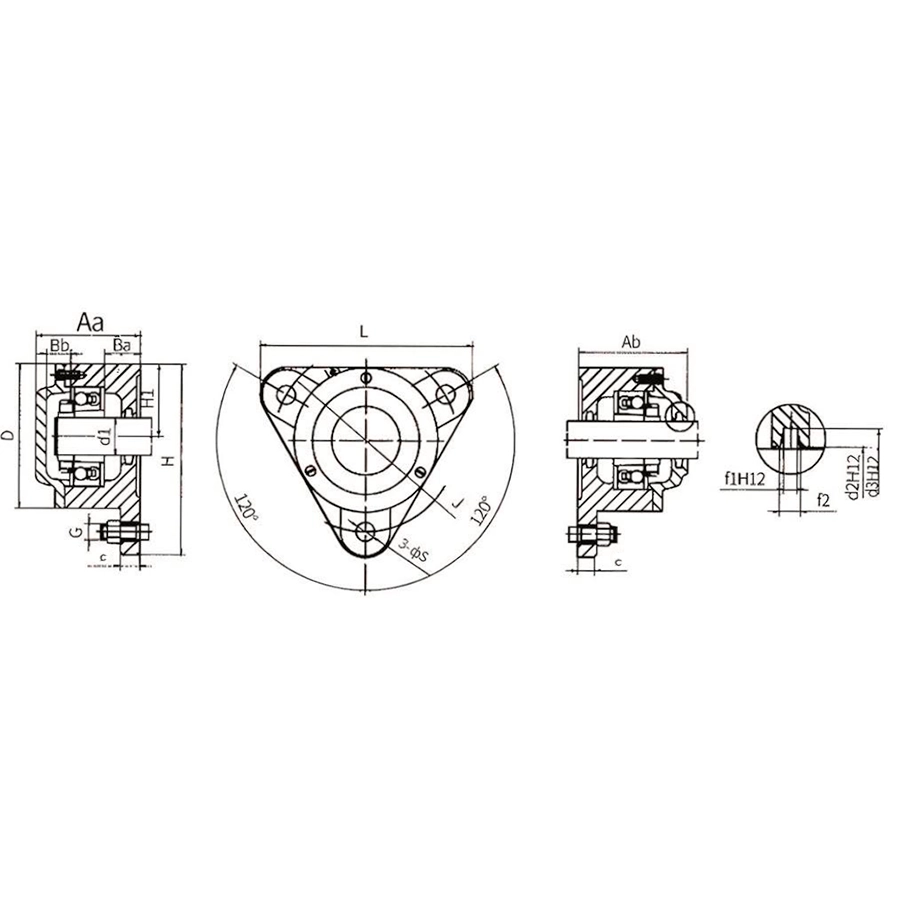

Технические параметры и условия эксплуатации

Корпус FNL 511B рассчитан на работу в составе фланцевой подшипниковой опоры под вал диаметром 50 мм. По вашей таблице модель имеет ширину корпуса 192 мм, посадочный диаметр подшипника 128 мм, высоту центра корпуса 65 мм и монтажную резьбу M12. Для комплектации применяются подшипники 1211EK, 2211EK и 22211EK, а также закрепительные втулки H211 и H311, что делает корпус удобным для серийных промышленных узлов и унифицированных ремонтных решений.

• Диаметр вала: 50 мм.
• Ширина корпуса: 192 мм.
• Высота центра корпуса: 65 мм.
• Посадочный диаметр подшипника: 128 мм.
• Высота закрытого узла: 75,5 мм.
• Высота открытого узла: 81,5 мм.
• Расстояние между точками крепления: 67 мм.
• Ширина основной части корпуса: 24 мм.
• Ширина дополнительной части корпуса: 19,5 мм.
• Монтажная резьба: M12.
• Совместимые подшипники: 1211EK, 2211EK, 22211EK.
• Применяемые закрепительные втулки: H211, H311.

Применяемость

Разъемный корпус FNL 511B используют в промышленном оборудовании, где необходима более устойчивая подшипниковая опора для вала 50 мм и при этом важна стандартная схема крепления. Модель подходит для приводных механизмов, конвейерных систем, вентиляторов, технологических линий и вспомогательных производственных узлов. За счет типового исполнения корпус удобно применять как в новых проектах, так и при плановой замене изношенных компонентов.

• Опоры валов диаметром 50 мм в промышленном оборудовании.
• Конвейеры и транспортирующие системы.
• Вентиляционные и приводные агрегаты.
• Технологические линии с фланцевыми узлами крепления.
• Серийные и ремонтные решения с унификацией комплектующих.

Аналоги

По серии и основным размерам FNL 511B относится к стандартным фланцевым корпусам под вал 50 мм. В качестве аналога обычно рассматривают FNL 511 B у других производителей, однако окончательное соответствие необходимо подтверждать по исполнению корпуса, монтажным размерам, подшипнику и рабочим условиям узла.

Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.

Часто задаваемые вопросы

1. Как установить корпус FNL 511B?
   Корпус закрепляют на плоской поверхности, затем подшипник с втулкой устанавливают на вал и проверяют правильность посадки. После затяжки крепежа необходимо убедиться в отсутствии перекоса и свободном вращении вала.
2. Какие подшипники подходят для FNL 511B?
   По вашей таблице модель FNL 511B совместима с подшипниками 1211EK, 2211EK и 22211EK. Для монтажа применяются закрепительные втулки H211 или H311.
3. Когда требуется замена корпуса?
   Корпус заменяют при трещинах, деформации, износе посадочного места под подшипник, повреждении крепежной зоны или нарушении геометрии. Если корпус потерял точность, узел не сможет работать стабильно даже после установки новых деталей.
4. Чем FNL 511B отличается от FNL 511A?
   Обе модели относятся к одному типоразмеру и имеют одинаковые основные размеры, но отличаются исполнением. При подборе важно учитывать буквенное обозначение модели.
5. Можно ли подобрать аналог другого бренда?
   Да, ориентироваться можно на обозначение FNL 511 B, однако окончательное решение принимают после сверки размеров корпуса, диаметра вала, совместимого подшипника и условий эксплуатации.
