Разъемный корпус FNL 511A в Москве

О товаре

Разъемный корпус FNL 511A — фланцевый корпус для сборки подшипниковой опоры на валу диаметром 50 мм. Модель применяется в промышленном оборудовании, где требуется более жесткая и устойчивая опора по сравнению с меньшими типоразмерами, при этом сохраняются удобство монтажа и стандартная схема обслуживания узла.

Расшифровка артикула

Обозначение FNL 511A показывает серию корпуса, его размерную группу и конкретное исполнение. Такая маркировка применяется для быстрого подбора корпуса по типоразмеру, совместимому подшипнику, втулке и условиям установки на оборудование.

• FNL — серия фланцевых корпусов для подшипниковых узлов.
• 511 — типоразмер корпуса с установленными габаритами и посадочными параметрами.
• A — исполнение корпуса в рамках выбранного размера.

Полное обозначение: FNL 511A. При подборе необходимо учитывать диаметр вала, подшипник, втулку и конструктивное исполнение опоры.

Конструкция и устройство

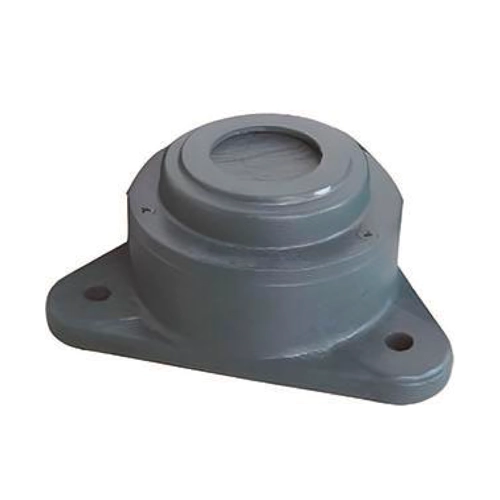

Корпус FNL 511A выполнен в виде фланцевой опоры с посадочным местом под сферический подшипник и отверстиями для крепления к машине или несущей поверхности. Увеличенные по сравнению с предыдущими типоразмерами габариты позволяют использовать корпус в более нагруженных узлах и на валах большего диаметра. Конструкция остается удобной для сервисного доступа и замены комплектующих без изменения базовой монтажной схемы.

• Фланцевый корпус для крепления к оборудованию через монтажные отверстия.
• Посадка под подшипники 1211EK, 2211EK и 22211EK.
• Совместимость с закрепительными втулками H211 и H311.
• Увеличенные габариты для подшипниковых узлов с валом 50 мм.
• Подходит для типовых промышленных схем монтажа и обслуживания.

Размерный ряд серии FNL

Ниже приведена таблица всех типоразмеров серии. Текущий товар FNL 511A выделен.

Технические параметры и условия эксплуатации

Корпус FNL 511A предназначен для эксплуатации в составе фланцевой подшипниковой опоры под вал 50 мм. По вашей таблице модель имеет ширину корпуса 192 мм, посадочный диаметр подшипника 128 мм, высоту центра корпуса 65 мм и монтажную резьбу M12. Для комплектации применяются подшипники 1211EK, 2211EK и 22211EK, а также закрепительные втулки H211 и H311, что позволяет использовать корпус в стандартных промышленных узлах с унифицированной системой обслуживания.

• Диаметр вала: 50 мм.
• Ширина корпуса: 192 мм.
• Высота центра корпуса: 65 мм.
• Посадочный диаметр подшипника: 128 мм.
• Высота закрытого узла: 75,5 мм.
• Высота открытого узла: 81,5 мм.
• Расстояние между точками крепления: 67 мм.
• Ширина основной части корпуса: 24 мм.
• Ширина дополнительной части корпуса: 19,5 мм.
• Монтажная резьба: M12.
• Совместимые подшипники: 1211EK, 2211EK, 22211EK.
• Применяемые закрепительные втулки: H211, H311.

Применяемость

Разъемный корпус FNL 511A используют в оборудовании, где требуется переход на более крупный вал и более устойчивую подшипниковую опору по сравнению с серией 510. Модель подходит для приводных механизмов, конвейерных систем, вентиляционных установок, технологических линий и различных машин общего промышленного назначения. Благодаря типовым размерам корпус удобен для замены в существующих узлах и для использования в новых проектах с унифицированной комплектацией.

• Опоры валов диаметром 50 мм в промышленном оборудовании.
• Конвейеры и транспортирующие системы.
• Вентиляторы, приводы и вспомогательные агрегаты.
• Технологические линии с фланцевой схемой установки корпуса.
• Серийные и ремонтные решения с унификацией по подшипнику и втулке.

Аналоги

По серии и основным размерам FNL 511A относится к стандартным фланцевым корпусам под вал 50 мм. В качестве аналога обычно рассматривают FNL 511 A у других производителей, однако точное соответствие требуется подтверждать по исполнению корпуса, монтажным размерам, совместимым подшипникам и рабочим условиям узла.

Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.

Часто задаваемые вопросы

1. Как установить корпус FNL 511A?
   Корпус закрепляют на подготовленной плоской поверхности, затем подшипник с втулкой устанавливают на вал и проверяют соосность деталей. После окончательной затяжки крепежа нужно убедиться, что вал вращается свободно и без перекоса.
2. Какие подшипники подходят для FNL 511A?
   По вашей таблице модель FNL 511A совместима с подшипниками 1211EK, 2211EK и 22211EK. Для монтажа используются закрепительные втулки H211 или H311.
3. Когда требуется замена корпуса?
   Корпус меняют при трещинах, деформации, износе посадочного места, повреждении крепежной зоны или нарушении геометрии. Если корпус потерял точность, подшипниковый узел не сможет работать стабильно даже после установки новых деталей.
4. Чем FNL 511A отличается от FNL 511B?
   Обе модели относятся к одному типоразмеру и имеют одинаковые базовые размеры, но отличаются исполнением. При подборе всегда нужно учитывать буквенное обозначение корпуса.
5. Можно ли подобрать аналог другого бренда?
   Да, ориентироваться можно на обозначение FNL 511 A, однако окончательное решение принимают после сверки размеров корпуса, диаметра вала, подшипника и условий эксплуатации.
