Артикул:
UKP217TECHNIX
Характеристики
Серия
—
UKP
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
217
Внутренний диаметр d, мм
—
75
Все характеристики
13 917 руб.
/шт Есть в наличии: 16
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

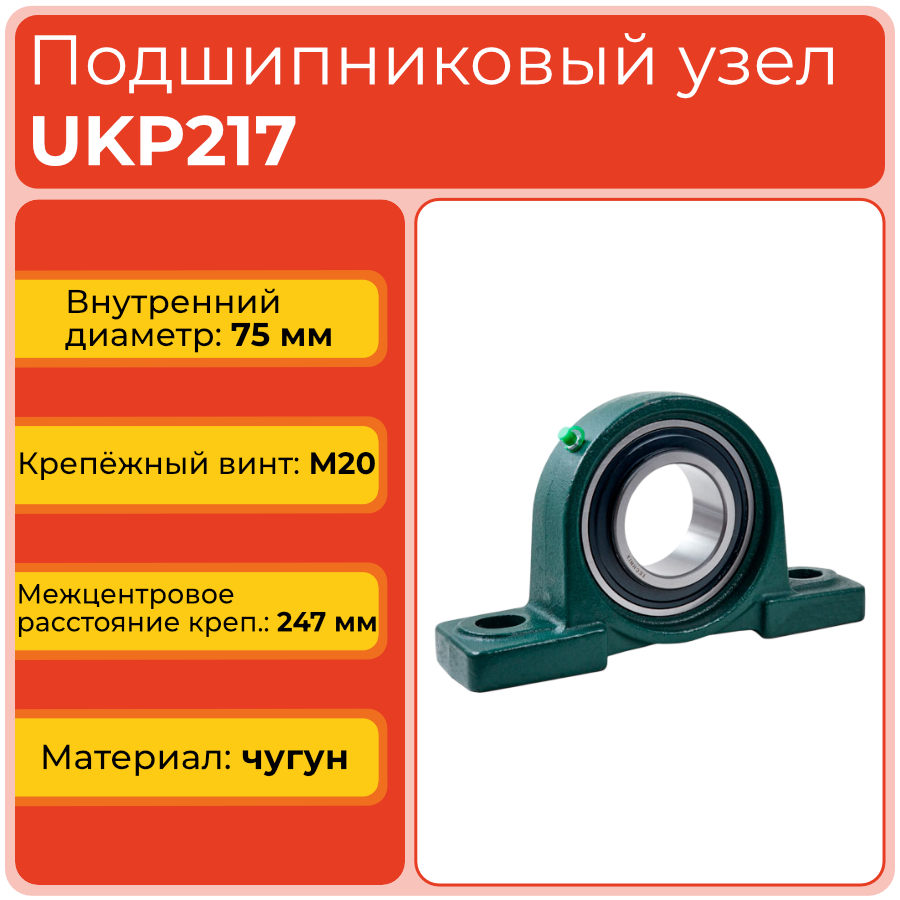

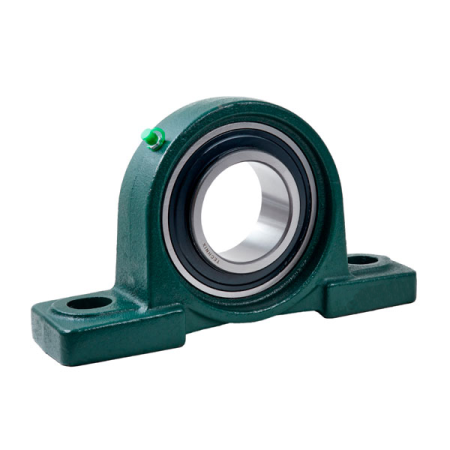

Подшипниковый узел UKP217 TECHNIX рассчитан на посадочный диаметр 75 мм и предназначен для монтажа на лапах с применением закрепительной втулки. В состав входят подшипник UK217 и втулка H2317. Корпус имеет длину 310 мм и ширину 83 мм, а крепежные точки разнесены на 247 мм. Крупный типоразмер подходит для опорных узлов, где требуется сочетание значительной нагрузочной способности, жесткой установки на основание и точного позиционирования вала.
Особенности конструкции
Расстояние от основания до середины оси подшипника составляет 95,2 мм, высота крепежной площадки - 32 мм, размер корпуса w - 185 мм. Монтажные отверстия имеют диаметр S1 25 мм и ширину S2 28 мм; корпус фиксируется винтами M20. Такая компоновка позволяет заранее проверить положение вала относительно основания и соседних деталей механизма, что особенно важно при замене массивной корпусной опоры.
Внутренняя глубина подшипника Bi составляет 82 мм. Допустимая динамическая нагрузка C равна 79 800 N, статическая Co - 58 805 N. Эти значения дополняют основные установочные параметры UKP217 и позволяют учитывать фактическое нагружение при подборе. Посадка 75 мм, втулка H2317 и корпус длиной 310 мм образуют конкретную конфигурацию, поэтому для прямой взаимозаменяемости необходимо проверять весь набор размеров.
Расшифровка наименования
- UKP - серия подшипниковых узлов на лапах под втулку;
- 217 - типоразмер опоры;
- UK217 - подшипник данного узла;
- H2317 - закрепительная втулка;
- TECHNIX - производитель изделия.
Область применения
UKP217 предназначен для крупных опор вращающихся валов диаметром 75 мм, устанавливаемых на жесткую монтажную базу. Узел подходит для механизмов, где важны повышенная несущая способность и стабильное положение оси относительно основания. При ремонтной замене необходимо учитывать межцентровое расстояние 247 мм, высоту оси 95,2 мм и размеры крепежных отверстий.
Подшипниковый узел применяют:
- в приводах и опорах тяжелых вращающихся механизмов;
- в конвейерных и транспортирующих системах;
- в промышленных установках с валами диаметром 75 мм;
- в узлах, рассчитанных на подшипник UK217 и втулку H2317;
- при ремонте оборудования с корпусной опорой длиной 310 мм и креплением M20.
Техническая информация (.pdf)
Общая информация
Серия
UKP
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
217
Производитель
TECHNIX
Применяемые комплектующие
Подшипник
UK217
Втулка
H2317
Габариты
Внутренний диаметр d, мм
75
Технические параметры
Межцентровое расстояние креплений на корпусе e, мм
247
Высота крепежной площадки g, мм
32
Допустимая динамическая нагрузка C, N
79800
Внутренняя глубина подшипника Bi, мм
82
Высота от основания до середины центра оси подшипника h, мм
95,2
Допустимая статическая нагрузка Co, N
58805
Диаметр крепежного отверстия S1, мм
25
Ширина крепежного отверстия S2, мм
28
Длина корпуса a, мм
310
Ширина корпуса b, мм
83
Длина корпуса w, мм
185
Крепежный винт
M20
