Артикул:
UKP215TECHNIX
Характеристики
Серия
—
UKP
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
215
Внутренний диаметр d, мм
—
65
Все характеристики
8 745 руб.
/шт Есть в наличии: 30
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

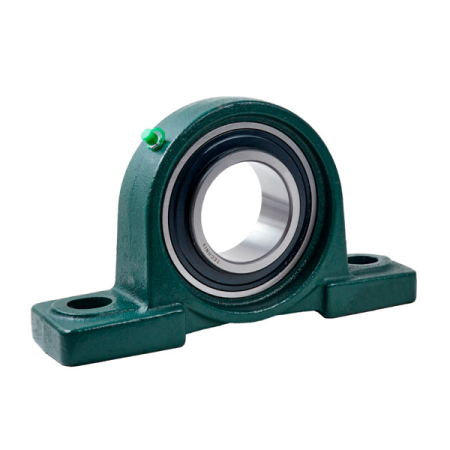

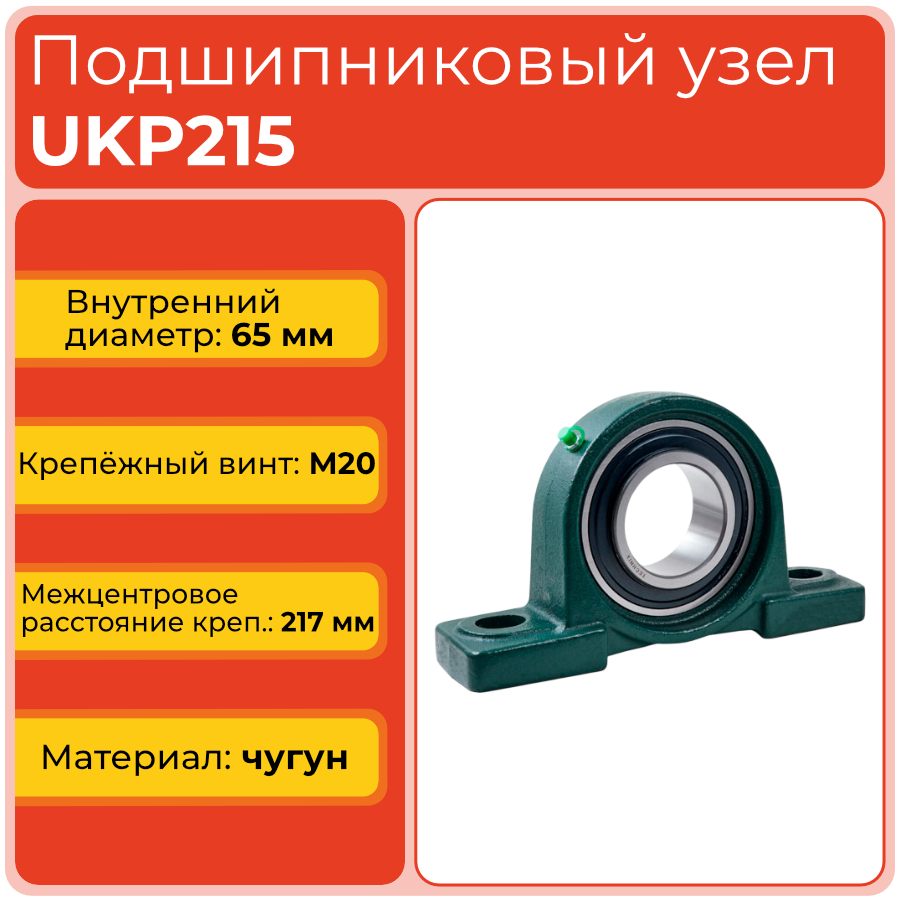

Подшипниковый узел UKP215 TECHNIX выполнен на лапах под втулку и предназначен для вала с посадочным диаметром 65 мм. Опора комплектуется подшипником UK215 и закрепительной втулкой H2315. Длина корпуса составляет 275 мм, ширина - 74 мм, расстояние между центрами креплений достигает 217 мм. Благодаря известной установочной геометрии узел удобно подбирать для ремонта механизмов, где положение вала и точки фиксации корпуса уже заданы конструкцией оборудования.
Особенности конструкции
Высота от основания корпуса до середины центра оси подшипника составляет 82,6 мм. Крепежная площадка имеет высоту 28 мм, а размер корпуса w равен 162 мм. Для установки используются крепежные отверстия диаметром S1 25 мм и шириной S2 28 мм, под винт M20. При замене эти параметры позволяют сохранить исходное положение оси и установить корпус на подготовленную базу без изменения монтажной схемы.
Внутренняя глубина подшипника Bi составляет 73 мм. Допустимая динамическая нагрузка C достигает 64 030 N, статическая Co - 45 885 N. Нагрузочные показатели необходимо рассматривать вместе с посадочным диаметром 65 мм и размерами корпуса: UKP215 рассчитан на более крупный опорный узел, поэтому его выбор должен учитывать как усилия в механизме, так и имеющееся монтажное пространство.
Расшифровка наименования
- UKP - серия корпусных подшипниковых узлов на лапах под втулку;
- 215 - обозначение типоразмера;
- UK215 - подшипник, установленный в узле;
- H2315 - закрепительная втулка;
- TECHNIX - торговая марка производителя.
Область применения
UKP215 выбирают для стационарных опор валов диаметром 65 мм, работающих в составе приводов и других вращающихся механизмов. Корпус на лапах обеспечивает монтаж на опорную поверхность, а применение втулки позволяет собрать предусмотренное конструкцией соединение подшипника с валом. Особенно важно при ремонте сохранить высоту оси 82,6 мм и межцентровое расстояние креплений 217 мм.
Узел может использоваться:
- в опорах валов промышленного оборудования;
- в конвейерных, приводных и передаточных механизмах;
- в установках с подшипниковыми корпусами на лапах;
- при замене комплектов UK215 с втулкой H2315;
- в узлах с креплением M20 и посадочным диаметром 65 мм.
Техническая информация (.pdf)
Общая информация
Серия
UKP
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
215
Производитель
TECHNIX
Применяемые комплектующие
Подшипник
UK215
Втулка
H2315
Габариты
Внутренний диаметр d, мм
65
Технические параметры
Межцентровое расстояние креплений на корпусе e, мм
217
Высота крепежной площадки g, мм
28
Допустимая динамическая нагрузка C, N
64030
Внутренняя глубина подшипника Bi, мм
73
Высота от основания до середины центра оси подшипника h, мм
82,6
Допустимая статическая нагрузка Co, N
45885
Диаметр крепежного отверстия S1, мм
25
Ширина крепежного отверстия S2, мм
28
Длина корпуса a, мм
275
Ширина корпуса b, мм
74
Длина корпуса w, мм
162
Крепежный винт
M20
