Артикул:
UKP212TECHNIX
Характеристики
Серия
—
UKP
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
212
Внутренний диаметр d, мм
—
55
Все характеристики
3 973 руб.
/шт Есть в наличии: 20
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

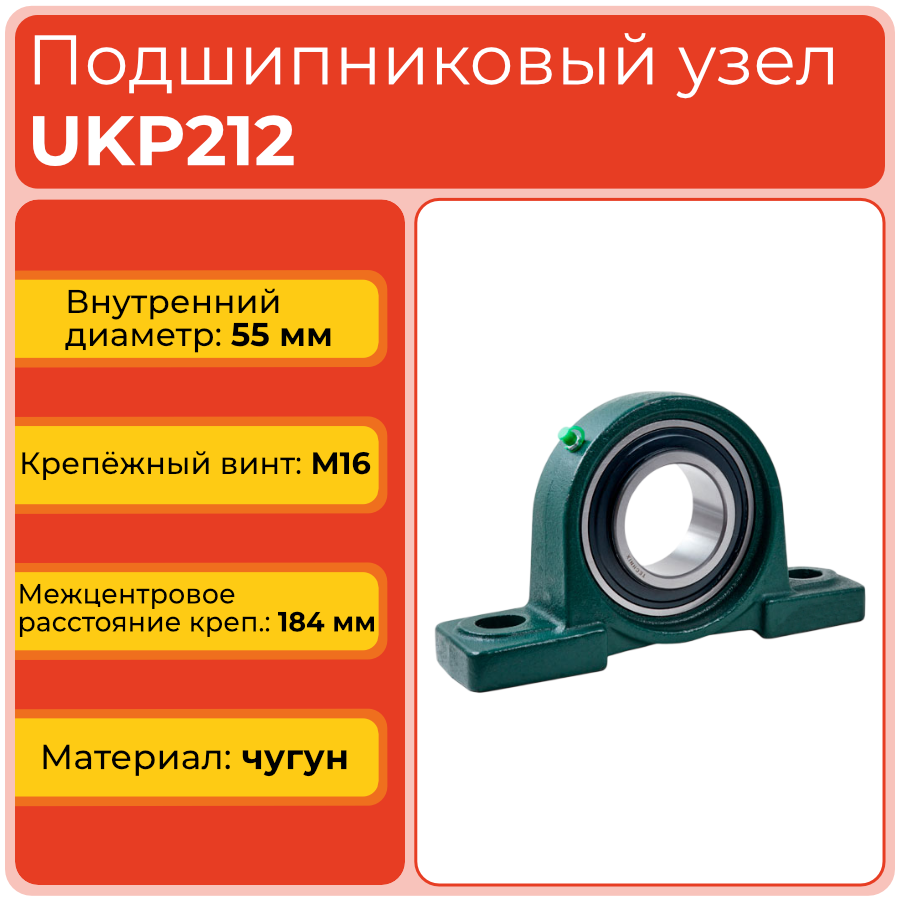

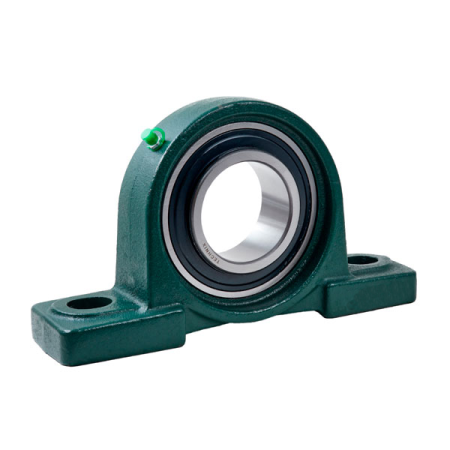

Подшипниковый узел UKP212 TECHNIX выполнен на лапах под втулку и рассчитан на посадочный диаметр 55 мм. В состав опоры входят подшипник UK212 и закрепительная втулка H2312, что позволяет устанавливать узел на вал с предусмотренной конструкцией посадкой. Корпус имеет длину 241 мм и ширину 70 мм, а расстояние между центрами креплений составляет 184 мм. Такое исполнение подходит для стационарных опор вращающихся валов, где требуется готовый корпусной узел с заданным положением оси и надежным креплением к основанию.
Особенности конструкции
UKP212 устанавливается на опорную поверхность посредством лап корпуса. Высота от основания до середины центра оси подшипника составляет 69,8 мм, высота крепежной площадки - 25 мм, а размер корпуса w - 138 мм. Крепежная геометрия включает отверстие диаметром S1 20 мм и шириной S2 23 мм; для фиксации предусмотрен винт M16. Эти параметры необходимо учитывать при замене узла, поскольку они определяют положение вала относительно основания и совместимость с существующими монтажными отверстиями.
Внутренняя глубина подшипника Bi равна 62 мм. Допустимая динамическая нагрузка C составляет 49 780 N, статическая Co - 34 390 N. При подборе UKP212 важно проверять нагрузочную способность вместе с посадочным диаметром и габаритами корпуса: совпадение только номера серии не гарантирует правильной установки в существующий механизм. Сочетание подшипника UK212 и втулки H2312 также является важным признаком данного исполнения.
Расшифровка наименования
- UKP - серия подшипниковых узлов на лапах под втулку;
- 212 - типоразмер узла;
- UK212 - подшипник, входящий в состав опоры;
- H2312 - закрепительная втулка данного исполнения;
- TECHNIX - производитель подшипникового узла.
Область применения
UKP212 используют в механизмах с горизонтально установленными валами, где опору необходимо закрепить на жестком основании и выдержать определенную высоту оси. Узел удобен при ремонте оборудования, поскольку подшипник, втулка и корпус образуют комплектную опору с известными монтажными параметрами. При замене следует сопоставлять диаметр 55 мм, межцентровое расстояние 184 мм, высоту оси 69,8 мм и размеры крепежных отверстий.
Подшипниковый узел подходит:
- для стационарных опор вращающихся валов;
- для приводных и передаточных механизмов промышленного оборудования;
- для конвейерных и транспортирующих систем с корпусными опорами;
- для узлов, рассчитанных на подшипник UK212 и втулку H2312;
- для ремонта оборудования с крепежной базой 184 мм и посадочным диаметром 55 мм.
Техническая информация (.pdf)
Общая информация
Серия
UKP
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
212
Производитель
TECHNIX
Применяемые комплектующие
Подшипник
UK212
Втулка
H2312
Габариты
Внутренний диаметр d, мм
55
Технические параметры
Межцентровое расстояние креплений на корпусе e, мм
184
Высота крепежной площадки g, мм
25
Допустимая динамическая нагрузка C, N
49780
Внутренняя глубина подшипника Bi, мм
62
Высота от основания до середины центра оси подшипника h, мм
69,8
Допустимая статическая нагрузка Co, N
34390
Диаметр крепежного отверстия S1, мм
20
Ширина крепежного отверстия S2, мм
23
Длина корпуса a, мм
241
Ширина корпуса b, мм
70
Длина корпуса w, мм
138
Крепежный винт
M16
