Артикул:
UKP211TECHNIX
Характеристики
Серия
—
UKP
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
211
Внутренний диаметр d, мм
—
50
Все характеристики
3 102 руб.
/шт Есть в наличии: 27
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

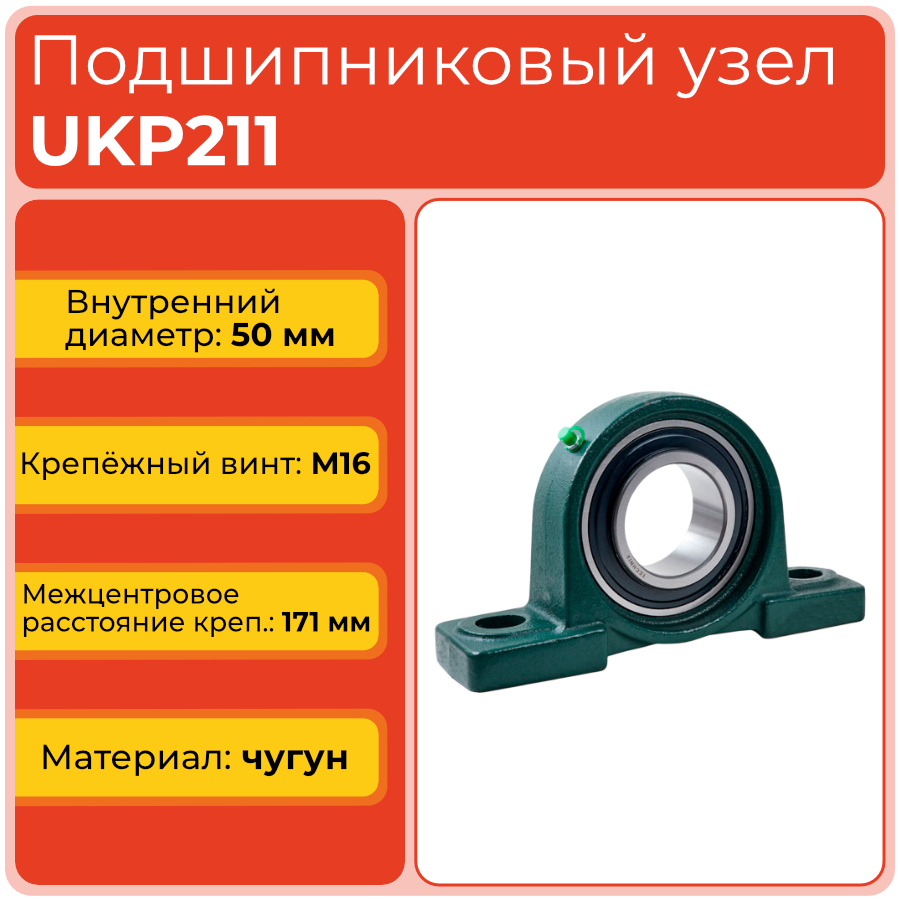

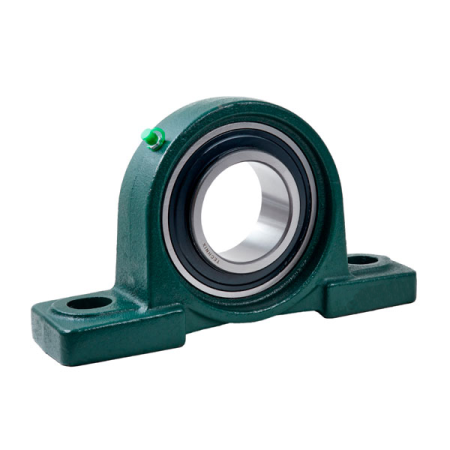

Подшипниковый узел UKP211 TECHNIX рассчитан на вал диаметром 50 мм и выполнен в опорном корпусе на лапах под закрепительную втулку. В рабочую сборку входят подшипник UK211 и втулка H2311. Узел предназначен для монтажа на горизонтальное основание и подходит для оборудования, где подшипниковая опора должна воспринимать значительную радиальную нагрузку, сохраняя точно заданное положение оси вала.
Особенности конструкции
Корпус имеет длину 219 мм и ширину 60 мм, размер w составляет 125 мм. Межцентровое расстояние креплений равно 171 мм. Центр оси подшипника расположен на высоте 63,5 мм от основания, высота крепежной площадки составляет 23 мм. Эти параметры определяют установочную геометрию UKP211 и особенно важны при замене опоры в механизме, где вал связан с муфтой, шкивом, звездочкой или другой передачей.
Крепежные отверстия имеют диаметр S1 20 мм и ширину S2 23 мм, используются винты M16. Внутренняя глубина подшипника Bi составляет 59 мм. Допустимая динамическая нагрузка равна 41 230 Н, статическая - 27 930 Н. Такое сочетание нагрузочных и монтажных параметров необходимо учитывать при подборе узла для оборудования с валом 50 мм, особенно если требуется установка без изменения существующей рамы или основания.
Расшифровка наименования
- UKP - серия подшипниковых узлов на лапах под закрепительную втулку;
- 211 - типоразмер исполнения;
- UK211 - подшипник в составе узла;
- H2311 - закрепительная втулка для монтажа на вал;
- TECHNIX - производитель подшипникового узла.
Область применения
UKP211 используют для опоры вращающихся валов диаметром 50 мм в механизмах с горизонтальной установкой корпуса. Исполнение на лапах подходит для рам, станин и других жестких оснований, где важно сохранить положение оси относительно привода или рабочего органа. Для прямой замены следует проверить длину корпуса 219 мм, монтажную базу 171 мм, высоту оси 63,5 мм и параметры крепежных отверстий.
Подшипниковый узел применяется:
- в опорах приводных и промежуточных валов;
- в транспортирующем и производственном оборудовании;
- в механизмах с установкой подшипникового корпуса на лапах;
- в узлах, рассчитанных на подшипник UK211 и втулку H2311;
- при ремонте оборудования с посадочным диаметром 50 мм и крепежной базой 171 мм.
Техническая информация (.pdf)
Общая информация
Серия
UKP
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
211
Производитель
TECHNIX
Применяемые комплектующие
Подшипник
UK211
Втулка
H2311
Габариты
Внутренний диаметр d, мм
50
Технические параметры
Межцентровое расстояние креплений на корпусе e, мм
171
Высота крепежной площадки g, мм
23
Допустимая динамическая нагрузка C, N
41230
Внутренняя глубина подшипника Bi, мм
59
Высота от основания до середины центра оси подшипника h, мм
63,5
Допустимая статическая нагрузка Co, N
27930
Диаметр крепежного отверстия S1, мм
20
Ширина крепежного отверстия S2, мм
23
Длина корпуса a, мм
219
Ширина корпуса b, мм
60
Длина корпуса w, мм
125
Крепежный винт
M16
