Артикул:
UKP210TECHNIX
Характеристики
Серия
—
UKP
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
210
Внутренний диаметр d, мм
—
45
Все характеристики
Аналоги
Аналог NSK:
UKP210
2 433 руб.
/шт Есть в наличии: 29
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

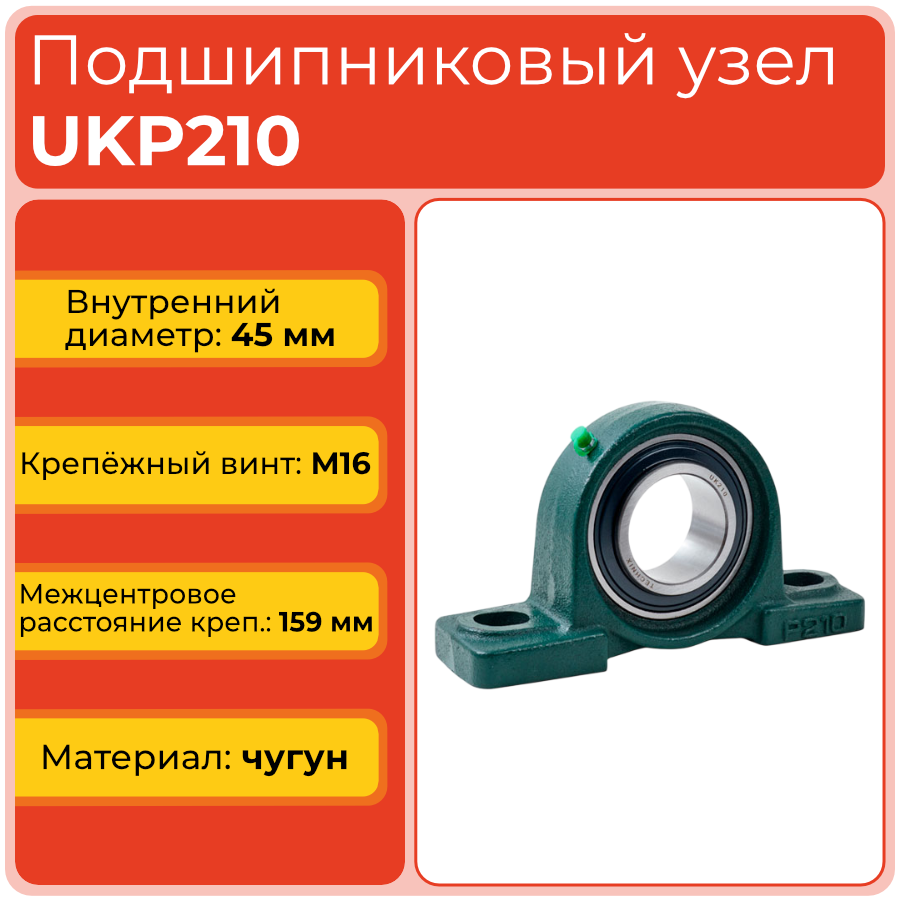

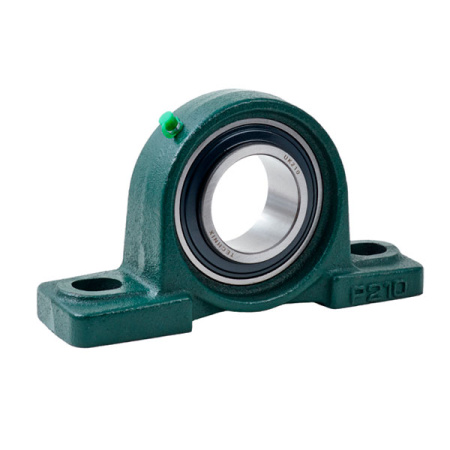

Подшипниковый узел UKP210 TECHNIX представляет собой опору на лапах под закрепительную втулку с внутренним диаметром 45 мм. Корпус типа P изготовлен из чугуна СЧ20, внутри установлен подшипник UK210 с втулкой H2310. Такое исполнение используется там, где вал необходимо закрепить в корпусной опоре на горизонтальном основании, сохранив заданную высоту оси и возможность точной установки узла по монтажным отверстиям.
Особенности конструкции
Длина корпуса составляет 206 мм, ширина - 60 мм, дополнительный продольный размер w - 113 мм. Межцентровое расстояние креплений равно 159 мм. Высота от основания до центра оси подшипника составляет 57,2 мм, а высота крепежной площадки - 21 мм. Эти размеры определяют положение вала после установки и должны точно соответствовать геометрии заменяемой опоры.
Диаметр крепежного отверстия S1 равен 20 мм, ширина S2 - 23 мм; корпус рассчитан на винты M16. Внутренняя глубина подшипника Bi составляет 55 мм. Допустимая динамическая нагрузка достигает 33 345 Н, статическая - 22 135 Н. При подборе UKP210 важно учитывать нагрузочную способность совместно с посадкой 45 мм, расстоянием между креплениями и высотой оси. В качестве прямого ориентира по типоразмеру используется аналог NSK UKP210.
Расшифровка наименования
- UKP - серия корпусных подшипниковых узлов на лапах под втулку;
- 210 - индекс типоразмера;
- P - тип корпуса;
- UK210 - подшипник, входящий в состав узла;
- H2310 - закрепительная втулка;
- TECHNIX - производитель.
Область применения
UKP210 выбирают для стационарных опор валов диаметром 45 мм в приводах, производственных линиях и других механизмах с монтажом корпуса на плоское основание. Конструкция на лапах обеспечивает удобную фиксацию опоры, а втулочное исполнение позволяет использовать предусмотренный комплект UK210 и H2310. При ремонте необходимо сохранить межосевое расстояние 159 мм и высоту центра вала 57,2 мм.
Узел применяют:
- в опорах вращающихся валов диаметром 45 мм;
- в конвейерных и приводных механизмах;
- в промышленном оборудовании с корпусной опорой на лапах;
- в конструкциях с крепежом M16 и монтажной базой 159 мм;
- при замене подшипникового узла UKP210 соответствующего типоразмера.
Техническая информация (.pdf)
Общая информация
Серия
UKP
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
210
Материал
чугун СЧ20
Производитель
TECHNIX
Применяемые комплектующие
Корпус
P
Подшипник
UK210
Втулка
H2310
Габариты
Внутренний диаметр d, мм
45
Технические параметры
Межцентровое расстояние креплений на корпусе e, мм
159
Высота крепежной площадки g, мм
21
Допустимая динамическая нагрузка C, N
33345
Внутренняя глубина подшипника Bi, мм
55
Высота от основания до середины центра оси подшипника h, мм
57,2
Допустимая статическая нагрузка Co, N
22135
Диаметр крепежного отверстия S1, мм
20
Ширина крепежного отверстия S2, мм
23
Длина корпуса a, мм
206
Ширина корпуса b, мм
60
Длина корпуса w, мм
113
Крепежный винт
M16
