Артикул:
UKP209TECHNIX
Характеристики
Серия
—
UKP
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
209
Внутренний диаметр d, мм
—
40
Все характеристики
2 116 руб.
/шт Есть в наличии: 10
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

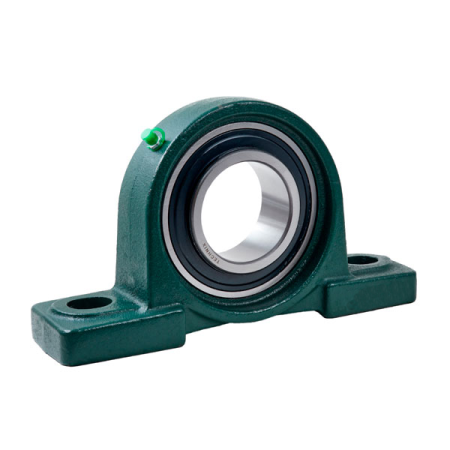

Подшипниковый узел UKP209 TECHNIX выполнен в корпусе на лапах и предназначен для установки на вал диаметром 40 мм через закрепительную втулку. Внутри используется подшипник UK209 совместно с втулкой H2309. Опора рассчитана на горизонтальное крепление к основанию и подходит для механизмов, где необходимо обеспечить устойчивое положение вращающегося вала при сохранении стандартной монтажной базы.
Особенности конструкции
Корпус UKP209 имеет общую длину 190 мм и ширину 54 мм, продольный размер w составляет 106 мм. Расстояние между центрами креплений равно 146 мм. Высота крепежной площадки составляет 20 мм, а ось подшипника расположена на высоте 54 мм от основания. Такая геометрия особенно важна при замене опоры в существующем приводе, поскольку изменение высоты оси может нарушить взаимное положение вала и сопряженных элементов.
Монтажные отверстия имеют диаметр S1 17 мм и ширину S2 20 мм, для крепления применяются винты M14. Внутренняя глубина подшипника Bi равна 50 мм. Допустимая динамическая нагрузка составляет 32 395 Н, статическая - 20 235 Н. При выборе узла необходимо сопоставлять эти параметры с нагрузкой механизма и одновременно проверять посадочный диаметр, высоту оси и крепежную базу.
Расшифровка наименования
- UKP - серия подшипниковых узлов на лапах под закрепительную втулку;
- 209 - типоразмер опоры;
- UK209 - подшипник, установленный в узле;
- H2309 - закрепительная втулка;
- TECHNIX - производитель подшипникового узла.
Область применения
UKP209 применяют для горизонтальных опор валов диаметром 40 мм, когда корпус должен крепиться к станине, раме или другой плоской базе. Исполнение на лапах удобно для приводных и транспортирующих механизмов, где требуется жестко сохранить высоту оси вращения. При замене штатного узла необходимо учитывать расстояние между креплениями 146 мм, высоту оси 54 мм и размеры монтажных отверстий.
Подшипниковый узел подходит:
- для опор приводных и промежуточных валов;
- для конвейерных и транспортирующих механизмов;
- для оборудования с горизонтальным монтажом корпуса на основание;
- для узлов, рассчитанных на подшипник UK209 со втулкой H2309;
- для ремонта механизмов с посадкой 40 мм и крепежной базой 146 мм.
Техническая информация (.pdf)
Общая информация
Серия
UKP
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
209
Производитель
TECHNIX
Применяемые комплектующие
Подшипник
UK209
Втулка
H2309
Габариты
Внутренний диаметр d, мм
40
Технические параметры
Межцентровое расстояние креплений на корпусе e, мм
146
Высота крепежной площадки g, мм
20
Допустимая динамическая нагрузка C, N
32395
Внутренняя глубина подшипника Bi, мм
50
Высота от основания до середины центра оси подшипника h, мм
54
Допустимая статическая нагрузка Co, N
20235
Диаметр крепежного отверстия S1, мм
17
Ширина крепежного отверстия S2, мм
20
Длина корпуса a, мм
190
Ширина корпуса b, мм
54
Длина корпуса w, мм
106
Крепежный винт
M14
