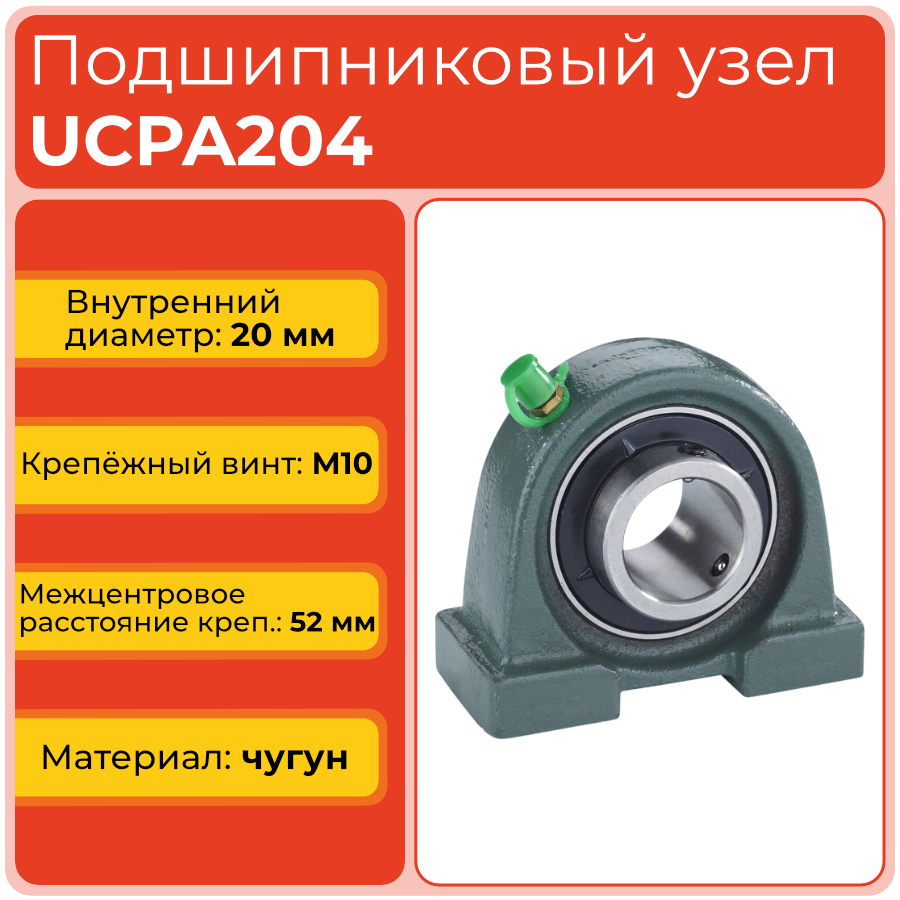

Подшипниковый узел UCPA204 TECHNIX представляет собой компактный стационарный корпусный подшипник с укороченным основанием для крепления на плоские поверхности в условиях ограниченного монтажного пространства. Узел сочетает в себе корпусный подшипник UC204 с широким внутренним кольцом и корпус PA204 из прочного чугуна, рассчитанный на высокие радиальные нагрузки и надёжную фиксацию вала диаметром 20 мм.
Устройство и конструкция

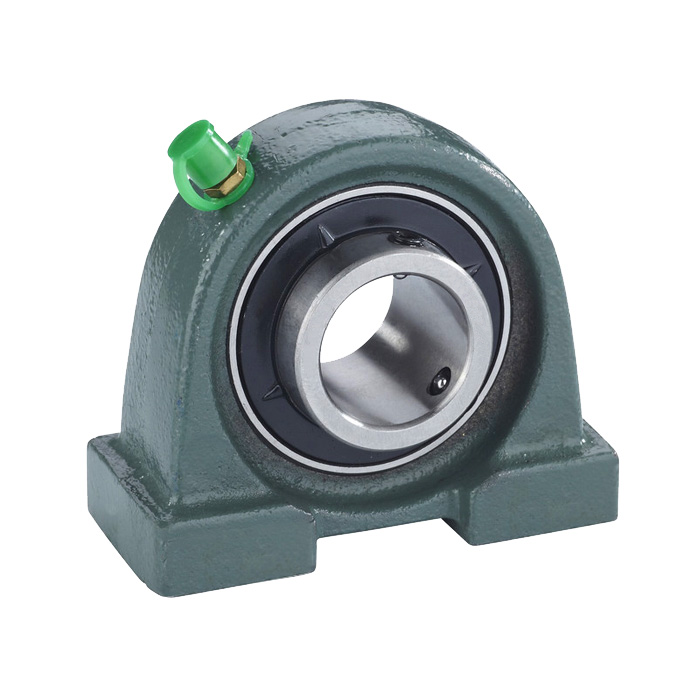

Конструкция узла UCPA204 включает корпусный подшипник UC с широким внутренним кольцом и сферической наружной обоймой, установленный в компактном чугунном корпусе PA с укороченным основанием и резьбовыми монтажными отверстиями. Сферическая посадка подшипника компенсирует небольшие перекосы вала, встроенные уплотнения и пресс-маслёнка облегчают обслуживание, а крепление корпуса выполняется болтами, вкручиваемыми в резьбовые отверстия.
Расшифровка наименования
- UCPA204 – обозначение подшипникового узла с укороченным основанием и посадкой под вал 20 мм.
- UC – корпусный подшипник с широким внутренним кольцом, сферической наружной обоймой и фиксацией на валу стопорными винтами.
- PA – стационарный корпус на лапах с укороченным основанием и резьбовыми отверстиями для крепёжных болтов.
- 204 – типоразмер узла, соответствующий посадочному диаметру вала 20 мм и стандартным присоединительным размерам серии 200.
Применение на практике
Узел UCPA204 применяют в опорах валов малой и средней мощности, где требуется компактный корпусный подшипник с высокой несущей способностью и возможностью компенсации небольших перекосов. Укороченное основание корпуса удобно при монтаже на сварные рамы, консольные площадки и базы с ограниченной длиной посадочной поверхности.
Сферы применения
- Приводные узлы конвейеров, транспортеров и роликовых линий в машиностроении и складской технике.
- Оборудование пищевой, упаковочной и лёгкой промышленности при наличии защитных кожухов и регламентированного обслуживания.
- Вентиляторные агрегаты, насосные станции, приводы смесителей и другое общепромышленное оборудование.
- Сельскохозяйственные и коммунальные машины, где важна быстрая замена корпусного узла и устойчивость к ударным нагрузкам.
Ответы на вопросы
Можно ли использовать UCPA204 при ограниченной площади монтажа?
Да, укороченное основание корпуса и отсутствие длинных лапок позволяют устанавливать узел в стеснённых по длине посадочных местах.
Как фиксируется подшипник на валу?
Фиксация осуществляется двумя стопорными винтами во внутреннем кольце корпусного подшипника UC204, что обеспечивает надёжное крепление на валу диаметром 20 мм.
Подходит ли узел для работы с ударными нагрузками?
Чугунный корпус и конструкция корпусного подшипника рассчитаны на высокие радиальные и умеренные ударные нагрузки при соблюдении регламента смазки и правильного монтажа.
Предусмотрена ли возможность обслуживания?
Да, в корпусе предусмотрена пресс-маслёнка для подачи смазки, что позволяет проводить периодическое обслуживание без снятия узла с вала.
