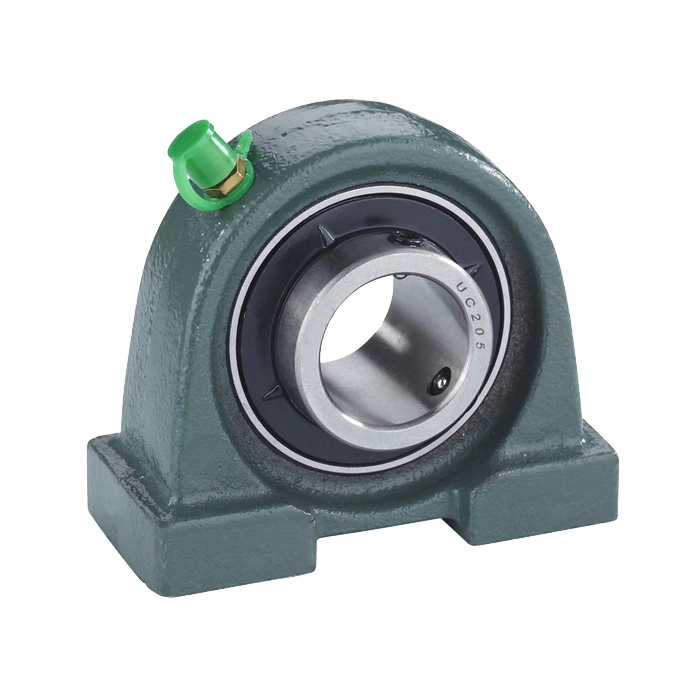

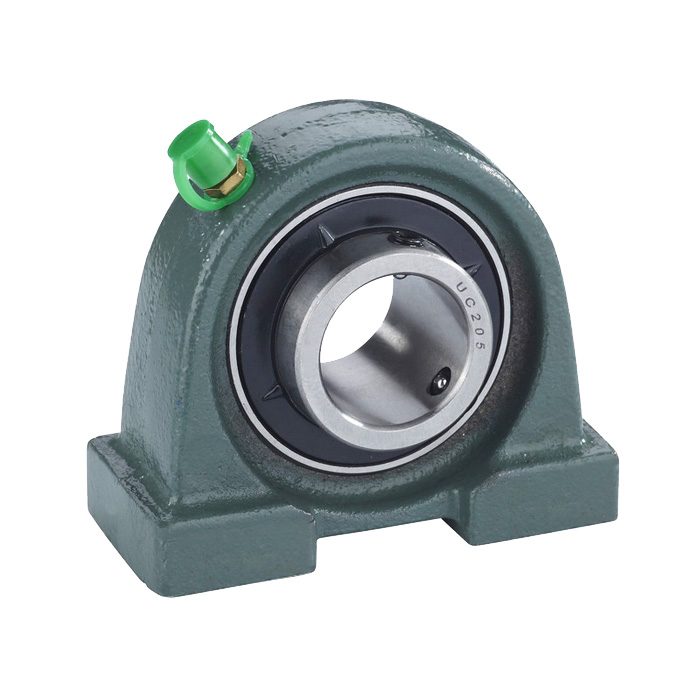

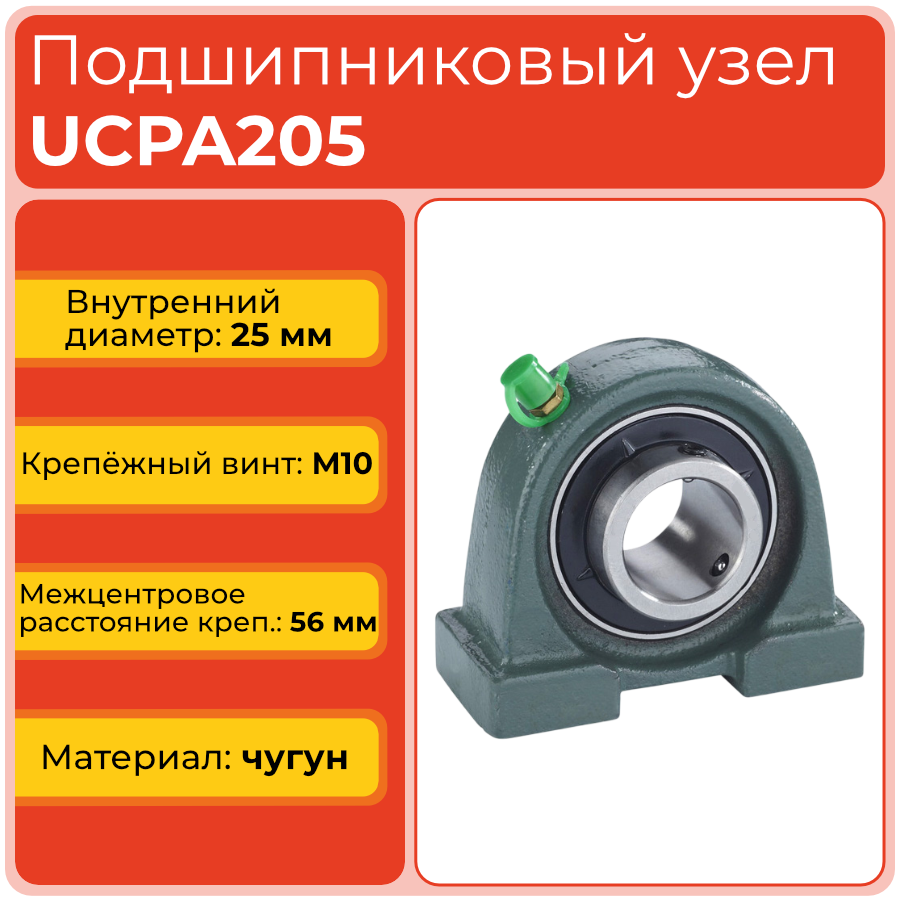

Подшипниковый узел UCPA205 TECHNIX — это компактное корпусное решение для валов диаметром 25 мм, где важны экономия монтажного пространства и быстрая установка на основание с резьбовыми отверстиями. Узел объединяет самоустанавливающийся подшипник UC205 и низкий чугунный корпус PA205, обеспечивая высокую радиальную грузоподъёмность и устойчивость к вибрациям.
Устройство и конструкция

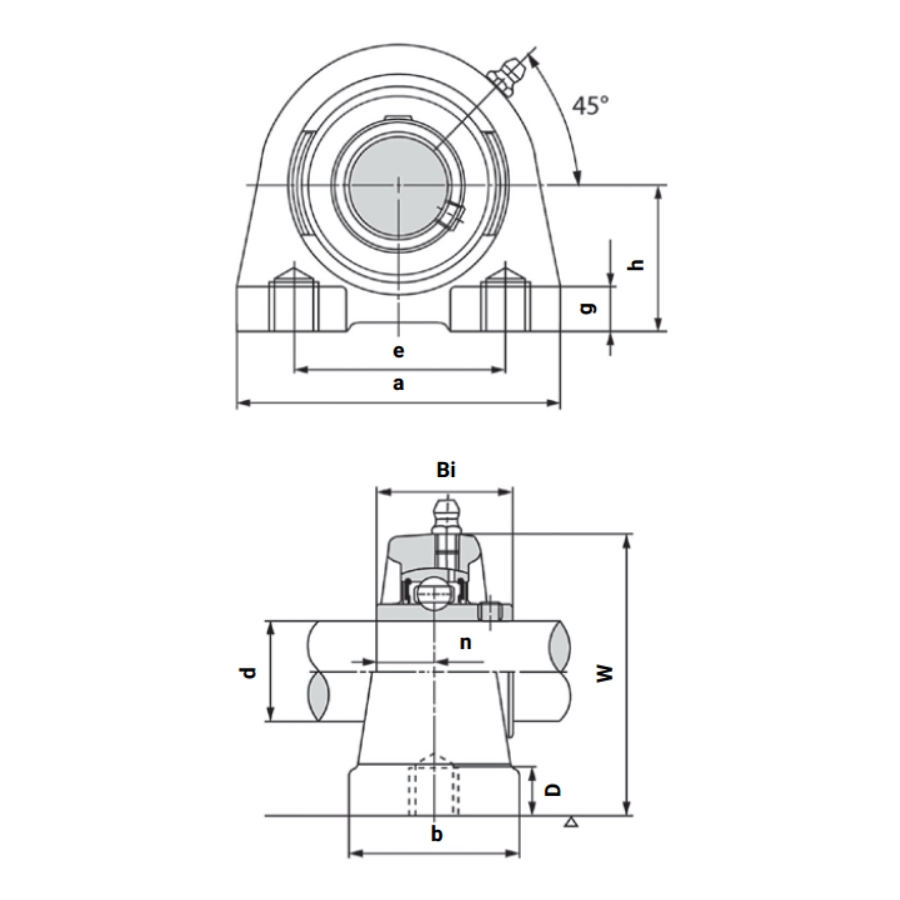

Узел UCPA205 собран на базе подшипника UC с широким внутренним кольцом, сферической внешней поверхностью и двумя стопорными винтами для фиксации на валу, который размещён в чугунном корпусе PA с укороченными лапками и резьбовыми отверстиями под крепёж; пресс-маслёнка в корпусе позволяет подавать смазку без разборки узла, а встроенные уплотнения защищают подшипник от попадания пыли и влаги.
Расшифровка наименования
- UCPA205 – обозначение серии и типоразмера узла для вала диаметром 25 мм с компактным креплением.
- UC – подшипник с широким внутренним кольцом, сферической посадкой в корпусе и стопорными винтами на валу.
- PA – корпус с укороченными опорными лапками и резьбовыми отверстиями для болтов вместо сквозных.
- 205 – размер серии, соответствующий посадочному диаметру 25 мм и стандартизованным габаритным размерам корпуса.
Применение на практике
UCPA205 востребован в приводных системах средней мощности, где длина опорной базы ограничена и необходимо разместить подшипниковый узел на небольшом участке рамы или платформы. Резьбовые отверстия в корпусе упрощают крепление к основанию без использования гаек, а сферическая посадка подшипника допускает небольшую несоосность валов без дополнительной юстировки.
Сферы применения
- Конвейерные системы и роликовые линии в автоматизированных складах и сортировочных центрах.
- Технологическое оборудование пищевой и фармацевтической отраслей с регулярной санитарной обработкой.
- Вентиляционные и насосные установки, где важна компактная установка и стабильная работа при вибрации.
- Агротехника и дорожно-строительные машины, где узел должен выдерживать переменные ударные нагрузки.
Ответы на вопросы
Чем UCPA205 отличается от UCPA204?
UCPA205 рассчитан на вал диаметром 25 мм и имеет большие габариты и грузоподъёмность по сравнению с UCPA204, который предназначен для вала 20 мм.
Подходит ли UCPA205 для установки в стеснённых условиях?
Да, укороченные лапки корпуса и резьбовые отверстия позволяют закрепить узел на основаниях с ограниченной длиной посадочного места без удлинённых выступов.
Как фиксируется подшипник на валу?
Подшипник UC205 фиксируется на валу двумя стопорными винтами, которые ввинчиваются через внутреннее кольцо и надёжно удерживают узел от осевого смещения.
Можно ли обслуживать узел без демонтажа?
Да, пресс-маслёнка на корпусе обеспечивает подачу смазки в процессе эксплуатации, что позволяет проводить регламентное обслуживание без снятия узла с вала.
