Артикул:
GEZ63ES2RSTECHNIX
Характеристики
Серия
—
GEZ
Тип
—
радиальный
Наружный диаметр D, мм
—
100,01
Все характеристики
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

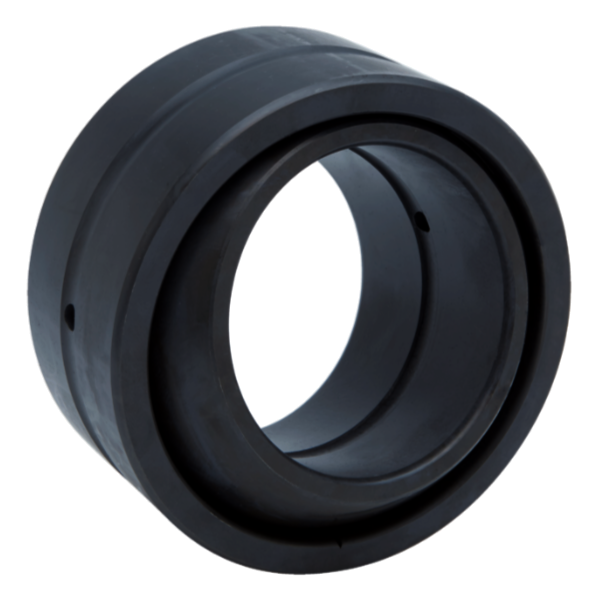

Подшипник GEZ63ES-2RS TECHNIX рассчитан на радиальные шарнирные соединения с внутренним диаметром 63,5 мм. Наружный диаметр составляет 100,01 мм, полная ширина - 55,55 мм. Геометрия подшипника подходит для узлов, в которых радиальное усилие сопровождается ограниченным изменением углового положения сопряженных элементов. Исполнение 2RS оснащено уплотнениями с обеих сторон, что обеспечивает закрытую конструкцию рабочей зоны.
Особенности конструкции
Контактная пара GEZ63ES-2RS выполнена по схеме сталь/сталь. Сферическая поверхность имеет диаметр 92 мм, ширина кольца C составляет 47,62 мм. Допустимый угол наклона шарнира достигает 6°, а радиальный зазор находится в диапазоне 0,1-0,2 мм. Такое сочетание геометрических параметров позволяет использовать подшипник в соединениях, где требуется не жесткая фиксация колец в одном положении, а контролируемая шарнирная подвижность.
Минимальный радиус фаски равен 1 мм как со стороны входа вала, так и со стороны корпуса. Допустимая динамическая нагрузка C составляет 355 N, статическая C0 - 1060 N. При подборе для существующего механизма необходимо проверить не только размеры 63,5x100,01x55,55 мм, но и ширину кольца, величину зазора, угол наклона и исполнение 2RS. Это особенно важно при выборе между открытым и уплотненным вариантом одного типоразмера.
Расшифровка наименования
- GEZ - обозначение серии радиального шарнирного подшипника;
- 63 - размерный индекс;
- ES - исполнение с рабочими поверхностями сталь/сталь;
- 2RS - двухстороннее уплотнение;
- TECHNIX - торговая марка производителя.
Область применения
GEZ63ES-2RS выбирают для подвижных шарнирных опор, где необходимо совместить радиальную несущую функцию с возможностью небольшого углового отклонения и собственной защитой рабочей пары. Закрытое исполнение подходит для механизмов, конструкция которых изначально предусматривает подшипник с уплотнениями. При ремонте взаимозаменяемость следует определять по всему набору присоединительных параметров.
Такой подшипник применяют:
- в шарнирных соединениях осей и валов;
- в опорах подвижных пальцев;
- в тягах и рычажных системах;
- в механизмах с качательным и периодическим поворотным перемещением;
- в узлах, рассчитанных на типоразмер 63,5x100,01x55,55 мм и уплотнение 2RS.
Общая информация
Серия
GEZ
Тип
радиальный
Производитель
TECHNIX

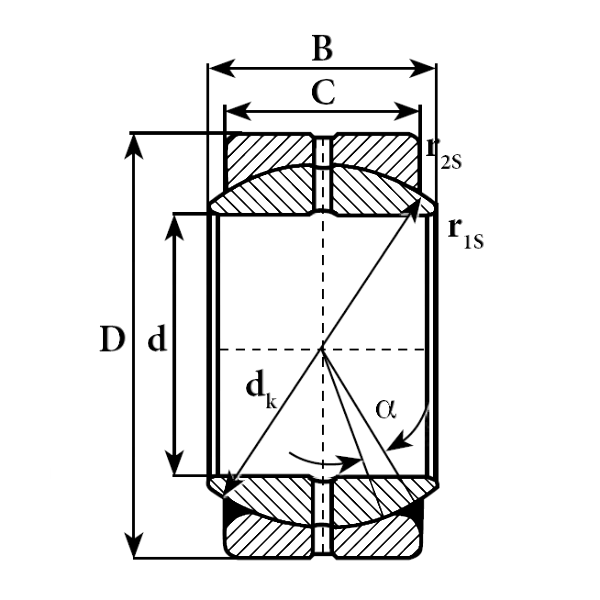

Габариты
Внутренний диаметр d, мм
63,5
Наружный диаметр D, мм
100,01
Ширина B, мм
55,55
Технические параметры
Уплотнение
2RS
Диаметр сферы шарнира dk, мм
92
Ширина кольца C, мм
47,62
Угол наклона шарнира (градусы)
6
Допустимая динамическая нагрузка C, N
355
Радиус фаски для входа вала r1s min, мм
1
Допустимая статическая нагрузка Co, N
1060
Радиус фаски для установки в корпус r2s min, мм
1
Допустимая статическая нагрузка C0, N
1060
Пара трения
сталь/сталь
Радиальный зазор min, мм
0,1
Радиальный зазор max, мм
0,2
