Артикул:
GEZ31ES2RSTECHNIX
Характеристики
Серия
—
GEZ
Тип
—
радиальный
Наружный диаметр D, мм
—
50,8
Все характеристики
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

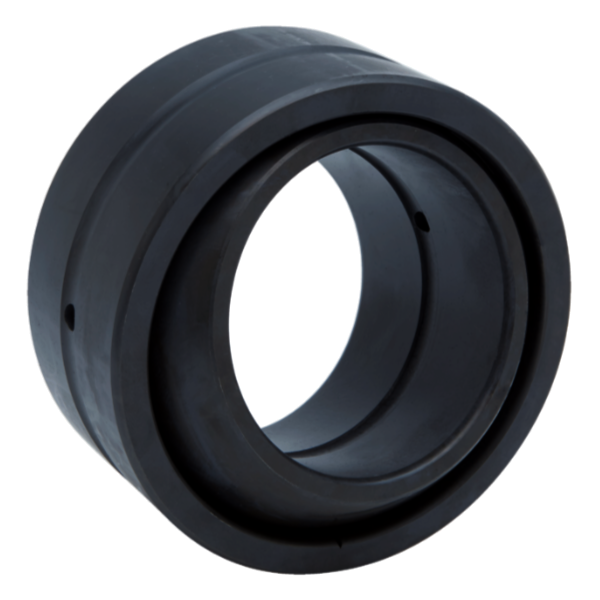

Подшипник GEZ31ES-2RS TECHNIX предназначен для радиальных шарнирных соединений с посадочным отверстием 31,75 мм. При наружном диаметре 50,8 мм и ширине 27,76 мм он сохраняет компактную присоединительную геометрию серии GEZ, а уплотнения 2RS защищают рабочую пару с двух сторон.
Особенности конструкции
Сфера шарнира диаметром 45,5 мм работает в паре трения сталь/сталь. Ширина наружного кольца C составляет 23,8 мм. Конструкция допускает наклон внутреннего кольца относительно наружного до 6°, благодаря чему соединение сохраняет работоспособность при небольшом угловом смещении сопряженных элементов.

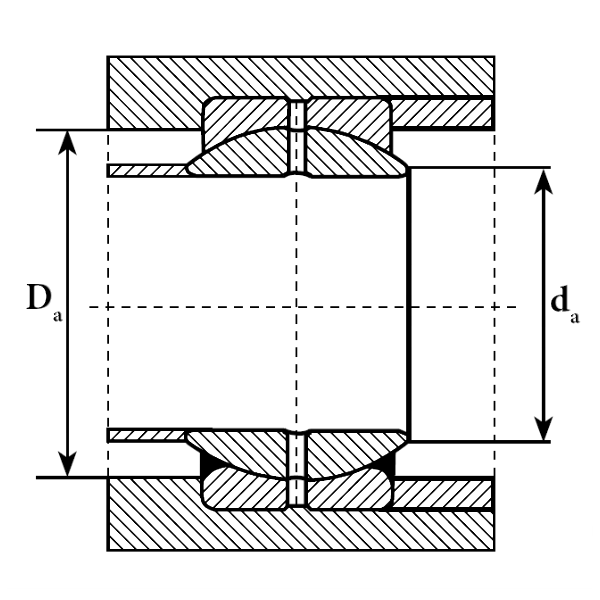

Диапазон радиального зазора составляет 0,08-0,18 мм. Минимальный радиус фаски для входа вала и для установки в корпус одинаков - 0,6 мм. Совпадение этих монтажных параметров особенно важно при подборе подшипника для готового посадочного узла.
Расшифровка наименования
- GEZ - серия радиального шарнирного подшипника;
- 31 - индекс типоразмера;
- ES - исполнение с рабочими поверхностями сталь/сталь;
- 2RS - двухстороннее уплотнение;
- TECHNIX - производитель изделия.
Область применения
GEZ31ES-2RS подходит для механизмов, где шарнирная опора должна допускать ограниченный наклон и одновременно иметь закрытую рабочую зону. Подшипник применяют при новой сборке и ремонте узлов, рассчитанных на соответствующие размеры и тип уплотнения.
Исполнение используется:
- в соединениях осей и шарнирных пальцев;
- в подвижных рычажных узлах;
- в тягах и механизмах с угловым перемещением;
- в оборудовании с качательным и возвратно-поворотным движением;
- в узлах, где предусмотрены уплотнения с обеих сторон подшипника.
Общая информация
Серия
GEZ
Тип
радиальный
Производитель
TECHNIX

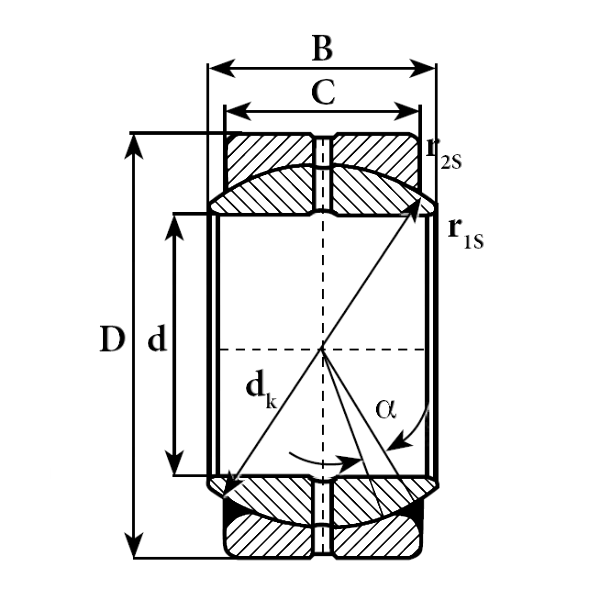

Габариты
Внутренний диаметр d, мм
31,75
Наружный диаметр D, мм
50,8
Ширина B, мм
27,76
Технические параметры
Уплотнение
2RS
Диаметр сферы шарнира dk, мм
45,5
Ширина кольца C, мм
23,8
Угол наклона шарнира (градусы)
6
Допустимая динамическая нагрузка C, N
86,5
Радиус фаски для входа вала r1s min, мм
0,6
Допустимая статическая нагрузка Co, N
260
Радиус фаски для установки в корпус r2s min, мм
0,6
Допустимая статическая нагрузка C0, N
260
Пара трения
сталь/сталь
Радиальный зазор min, мм
0,08
Радиальный зазор max, мм
0,18
