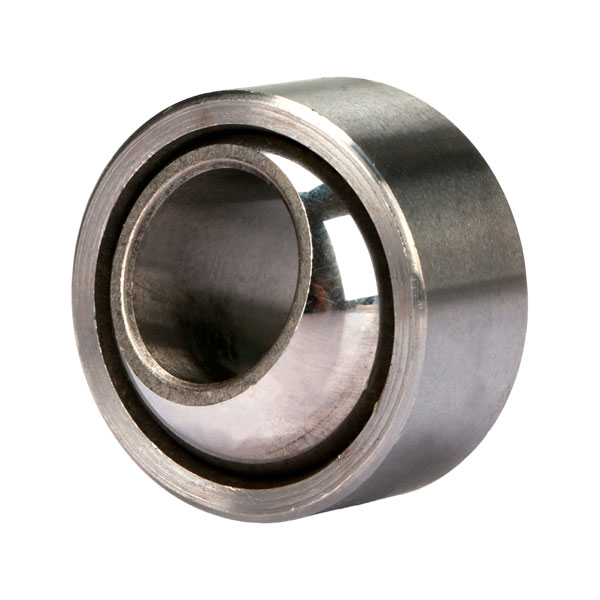

Подшипник GE20C радиальный TECHNIX рассчитан на установку в шарнирные соединения с внутренним посадочным диаметром 20 мм. При подборе этой детали учитывают габариты 20x35x16 мм, допустимый угол наклона шарнира 9 градусов, открытое исполнение без уплотнений и пару трения твердый хром/PTFE. Совокупность параметров позволяет точно сопоставить подшипник с посадочными поверхностями вала и корпуса при проектировании или ремонте узла.
Особенности конструкции

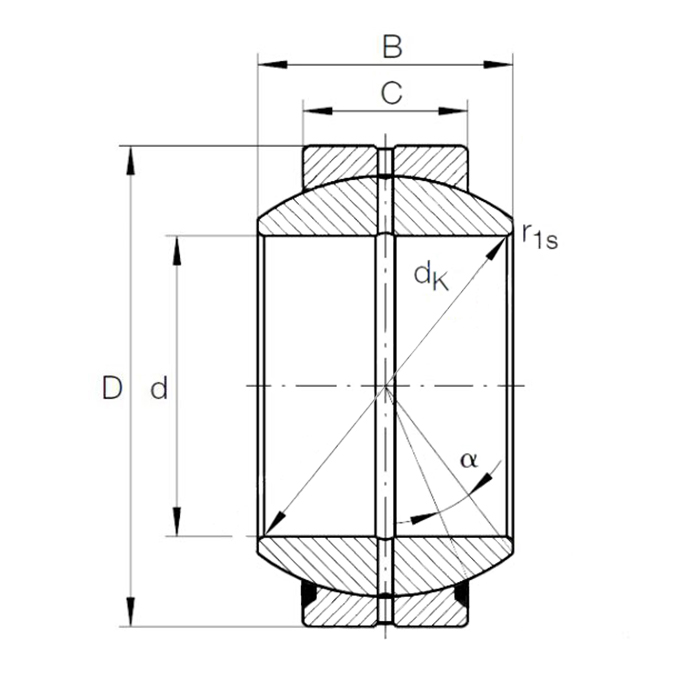

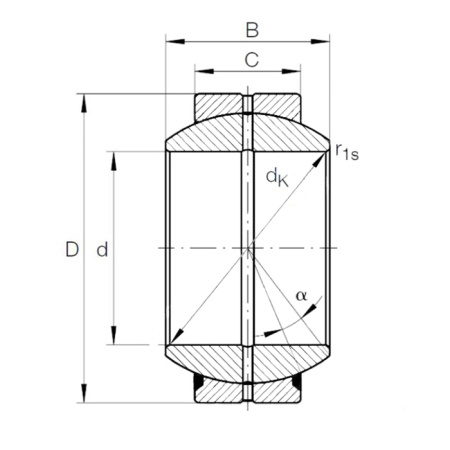

Внутренний диаметр изделия составляет 20 мм, наружный - 35 мм, ширина - 16 мм. Диаметр сферической поверхности шарнира равен 29 мм, а ширина наружного кольца - 12 мм. Такие размеры необходимо проверять совместно, поскольку совпадения только по диаметру отверстия недостаточно для корректной установки подшипника в существующий корпус.

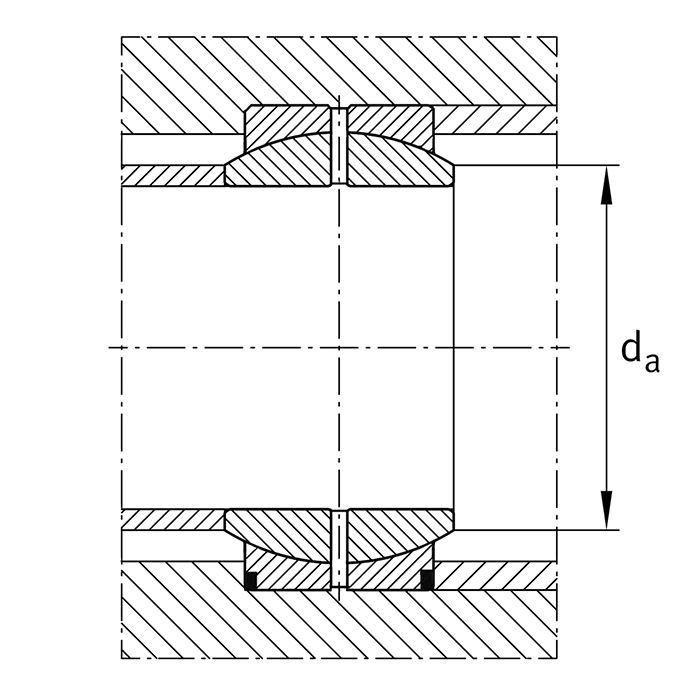

Шарнир допускает угловое отклонение до 9 градусов. Максимальный диаметр фланца со стороны вала составляет 24,1 мм, минимальный диаметр упорного фланца корпуса - 27,5 мм. Минимальный радиус фаски для входа вала равен 0,6 мм, для установки в корпус - 0,3 мм. Соблюдение этих монтажных параметров важно для правильного размещения колец относительно сопряженных деталей.
Подшипник изготовлен без уплотнений и имеет пару трения твердый хром/PTFE. В технических характеристиках указана допустимая динамическая нагрузка 31,5 N и допустимая статическая нагрузка 78 N. При выборе изделия эти значения следует сопоставлять с расчетными нагрузками конкретного узла без самостоятельного изменения приведенных производителем единиц измерения.
Расшифровка наименования
- GE - серия радиального подшипника;
- 20 - внутренний диаметр отверстия 20 мм;
- C - индекс исполнения, входящий в маркировку изделия;
- радиальный - тип подшипника, указанный в характеристиках;
- TECHNIX - производитель продукции.
Область применения
GE20C подбирают для радиальных шарнирных узлов, в которых предусмотрено угловое перемещение сопряженных элементов и требуется открытое исполнение с парой трения твердый хром/PTFE. Перед монтажом необходимо проверить не только посадочные диаметры, но также ширину подшипника, диаметр сферы, размеры упорных фланцев, радиусы фасок и допустимый угол наклона.
Данный подшипник может использоваться:
- в радиальных шарнирных соединениях с посадкой на вал диаметром 20 мм;
- в корпусах с посадочным диаметром 35 мм и минимальным упорным фланцем 27,5 мм;
- в узлах, допускающих угловое отклонение шарнира до 9 градусов;
- в конструкциях, где предусмотрено открытое исполнение без уплотнений;
- при замене подшипника с совпадающими габаритами, монтажными параметрами и парой трения.
