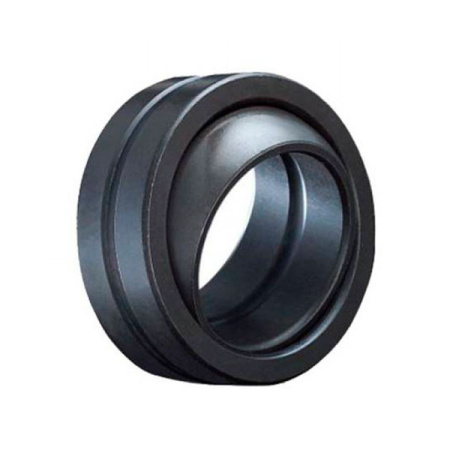

Подшипник GE120ES-2RS TECHNIX предназначен для радиальных шарнирных узлов с посадочным диаметром 120 мм, в которых сопряженные детали могут изменять взаимное угловое положение. Сферическая рабочая поверхность допускает наклон шарнира до 6 градусов, а пара трения сталь/сталь рассчитана на эксплуатацию под нагрузкой при условии предусмотренного обслуживания и своевременного обновления смазки.
Особенности конструкции
Подшипник имеет внутренний диаметр 120 мм, наружный диаметр 180 мм и ширину 85 мм. Диаметр сферы шарнира составляет 160 мм, ширина кольца - 70 мм. Такое исполнение позволяет использовать деталь в соединениях, где требуется одновременно воспринимать радиальное усилие и компенсировать ограниченное угловое перемещение между сопряженными элементами.
Уплотнение 2RS уменьшает попадание загрязнений в рабочую зону шарнира. При этом исполнение не относится к вариантам, рассчитанным на работу без повторного смазывания, поэтому при проектировании узла необходимо предусмотреть доступ для технического обслуживания. Для корректной установки следует учитывать максимальный диаметр фланца 135,5 мм, минимальный диаметр упорного фланца корпуса 150 мм и минимальные радиусы монтажных фасок 1 мм. Вес подшипника составляет 8 кг.
Расшифровка наименования
- GE - серия радиального подшипника;
- 120 - внутренний диаметр 120 мм;
- ES - индекс конструктивного исполнения в обозначении изделия;
- 2RS - исполнение с уплотнением, указанным в технических характеристиках;
- TECHNIX - производитель подшипника.
Область применения
Подшипник подходит для механизмов, в которых соединение должно сохранять подвижность при небольшом отклонении осей сопряженных деталей. При подборе необходимо сопоставить не только основные размеры 120x180x85 мм, но и монтажные параметры корпуса, допустимый угол наклона и требования к периодическому смазыванию.
Данный подшипник используется:
- в шарнирных соединениях рычагов, тяг и поворотных элементов;
- в опорах промышленного оборудования с радиальным направлением основной нагрузки;
- в узлах, допускающих изменение взаимного положения деталей в пределах 6 градусов;
- в механизмах, где требуется закрытое исполнение с уплотнением 2RS;
- при ремонте оборудования, рассчитанного на посадочные размеры 120x180x85 мм.
