Артикул:
SG43025RHTECHNIX
Характеристики
Серия
—
SG
Диаметр опорного фланца внешнего кольца De, мм
—
511
Внутренний диаметр зубчатого кольца Di, мм
—
332
Все характеристики
Аналоги
Аналог FAG:
32044-A
Аналог TGB:
BE523-Z1
209 400 руб.
/шт Есть в наличии: 4
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

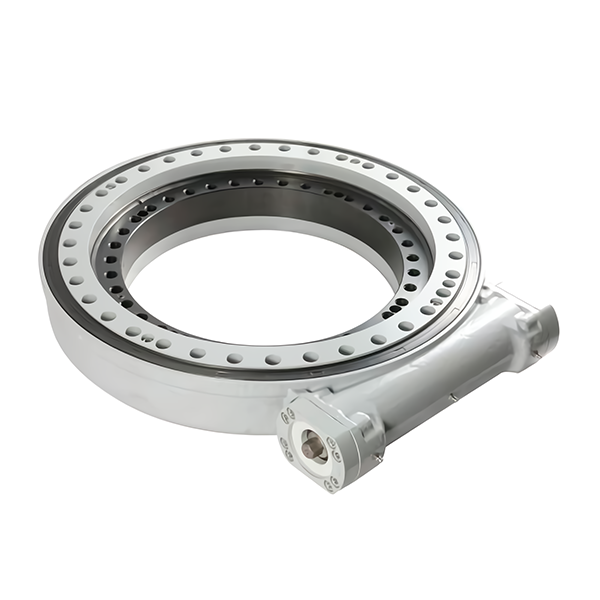

ОПУ SG430-25RH TECHNIX – крупногабаритное опорно-поворотное устройство с червячным приводом, рассчитанное на работу с тяжёлыми платформами и высокими опрокидывающими моментами при низкой скорости и точном контроле поворота.
Устройство и конструкция
- Однорядное шариковое опорно-поворотное кольцо из стали 45, в котором объединены несущая опора и редукторный механизм поворота.
- Наружное кольцо с опорным фланцем диаметром 511 мм, наружным зубчатым венцом и двадцатью крепёжными отверстиями с резьбой M16 для жёсткой фиксации к раме или опорной конструкции.
- Внутреннее кольцо с посадочным диаметром около 430 мм и диаметром крепления порядка 365 мм, также имеющее двадцать резьбовых отверстий M16 для крепления поворотной части оборудования.
- Зубчатый венец с внутренним диаметром 332 мм воспринимает крутящий момент от червячной пары и обеспечивает передачу нагрузки на опорную дорожку.
- Червячный редуктор с передаточным отношением около 104:1 позволяет при входном моменте до 300 Н·м получить выходной момент до 13 кН·м, сохраняя при этом самотормозящую способность передачи.
- Высота ОПУ порядка 108 мм при высоте от центра редуктора до базовой плоскости около 55 мм делает узел достаточно плоским для встраивания в поворотные механизмы тяжёлых машин.
Расшифровка наименования / артикула
- SG – серия опорно-поворотных устройств с интегрированным червячным редуктором для ответственных поворотных приводов.
- 430 – типоразмер с увеличенным внутренним диаметром опорного кольца около 430 мм и наружным диаметром фланца 511 мм, предназначенный для тяжёлых конструкций.
- 25 – принадлежность к кинематическому ряду с высоким передаточным числом и малой угловой скоростью выходного вала.
- R – правая ориентация червячного вала относительно корпуса опорно-поворотного устройства.
- H – базовое горизонтальное монтажное исполнение с возможностью работы при наклонной установке.
- TECHNIX – поставка, сервис и поддержка изделия компанией TECHNIX на российском рынке.
Применяемость на практике
ОПУ SG430-25RH TECHNIX применяют в поворотных узлах, где требуется сочетание большой грузоподъёмности, высокого выходного момента и компактной компоновки привода. Червячная передача с крупным передаточным числом обеспечивает плавное позиционирование и самоторможение, за счёт чего поворотная платформа остаётся зафиксированной даже под действием значительных ветровых и динамических нагрузок, без применения дополнительных тормозных устройств.
Сферы применения
- Поворотные механизмы стреловых и башенных кранов, кран-манипуляторов и подъёмных платформ.
- Ветроэнергетические установки для ориентации гондолы и лопастей к потоку ветра.
- Карьерная, коммунальная и строительная техника с поворотными рабочими органами: экскаваторы, илоскрёбы, кантователи и т.п.
- Поворотные столы, позиционеры и платформы в составе конвейерных и роботизированных линий.
- Солнечные трекеры и другие энергетические установки, где требуются низкая скорость вращения, высокий момент и стабильная фиксация под воздействием внешних нагрузок.
Общая информация
Серия
SG
Материал
Сталь 45
Производитель
TECHNIX
Вес, кг
96

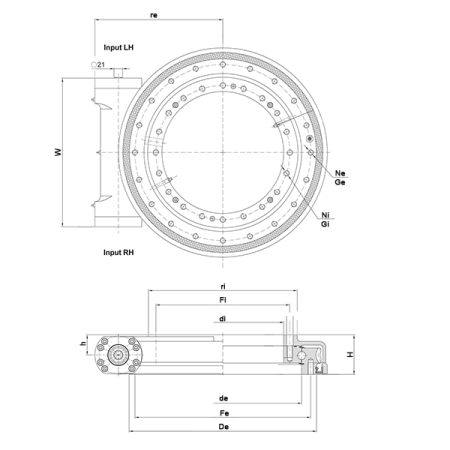

Технические параметры
Диаметр опорного фланца внешнего кольца De, мм
511
Внутренний диаметр зубчатого кольца Di, мм
332
Внутренний диаметр опорного кольца de, мм
430
Диаметр крепления внутреннего кольца Fi, мм
365,1
Диаметр крепления внешнего кольца Fe, мм
479,4
Количество внутренних крепежных отверстий Ni
20
Количество внешних крепежных отверстий Ne
20
Радиус внешнего кольца re, мм
349
Радиус внутреннего кольца ri, мм
406
Высота ОПУ H, мм
108
Высота от центра редуктора h, мм
55
Максимальный крутящий момент на выходе, кНм
13
Максимальный крутящий момент на входе, Нм
300
Резьба внешнего кольца Ge, мм
M16
Резьба внутреннего кольца Gi, мм
M16
Длина корпуса редуктора W, мм
405
Передаточное отношение i
104:1
