Артикул:
SG34225RHTECHNIX
Характеристики
Серия
—
SG
Диаметр опорного фланца внешнего кольца De, мм
—
425
Внутренний диаметр зубчатого кольца Di, мм
—
265
Все характеристики
Аналоги
Аналог FAG:
32040-A
Аналог TGB:
BE435-Z1
267 778 руб.
/шт Есть в наличии: 2
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

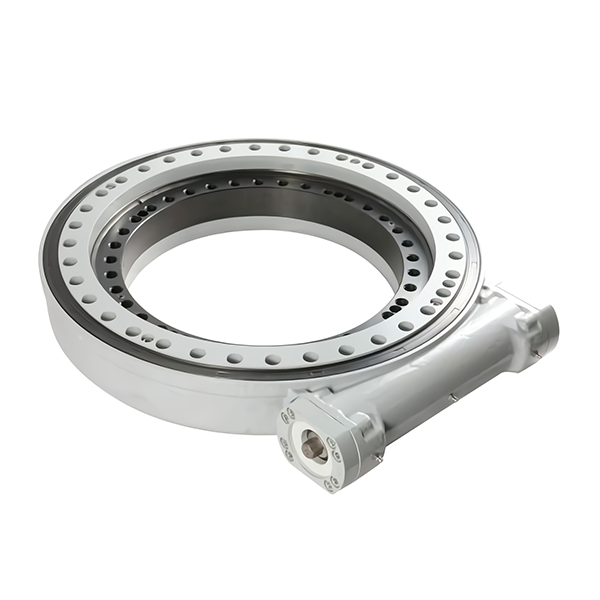

ОПУ SG342-25RH TECHNIX – опорно-поворотное устройство с червячным приводом, оптимизированное для медленного поворота массивных конструкций с высокой повторяемостью позиционирования и устойчивостью к опрокидывающим моментам.
Устройство и конструкция
- Однорядное шариковое опорно-поворотное кольцо из стали 45, совмещающее несущую функцию опорного узла и редукторный поворотный механизм в общем корпусе.
- Наружное кольцо с опорным фланцем, наружным зубчатым венцом и крепёжными отверстиями под резьбу M16 для фиксации к раме или основанию оборудования.
- Внутреннее кольцо с посадочным и крепёжным диаметрами, подобранными под типоразмер SG342, что обеспечивает удобное присоединение поворотной платформы или рабочего органа.
- Зубчатый венец рассчитан на передачу значительного крутящего момента от червячной пары и выдерживает высокие ударные и переменные нагрузки.
- Червячный редуктор серии SG с большим передаточным отношением обеспечивает медленное, контролируемое вращение и высокий выходной момент при ограниченном входном моменте.
- Габариты по высоте и длине корпуса редуктора позволяют интегрировать ОПУ в поворотные узлы средне- и тяжёлого класса без усложнения компоновки.
Расшифровка наименования / артикула
- SG – серия опорно-поворотных устройств с интегрированным червячным приводом для высоконагруженных поворотных механизмов.
- 342 – типоразмер узла с увеличенным наружным диаметром и внутренним диаметром зубчатого кольца порядка 325 мм, ориентированный на более тяжёлые конструкции.
- 25 – принадлежность к размерному и кинематическому ряду с высоким передаточным числом и низкой скоростью выходного вращения.
- R – правая ориентация червячного вала относительно корпуса ОПУ.
- H – базовое горизонтальное монтажное исполнение, допускающее установку в наклонном положении.
- TECHNIX – поставка, сервисное сопровождение и контроль качества изделия под брендом TECHNIX.
Применяемость на практике
ОПУ SG342-25RH TECHNIX устанавливается в узлах поворота, где требуется совместить опорный узел и привод вращения тяжёлых платформ или рабочих модулей при ограниченном монтажном пространстве. Червячная передача обеспечивает высокий крутящий момент и самоторможение, поэтому поворотная часть надёжно удерживается в выбранном положении даже при действии ветровых и динамических нагрузок, без применения дополнительных тормозов.
Сферы применения
- Поворотные механизмы стреловых и башенных кранов, кран-манипуляторов и подъёмных платформ.
- Ветроэнергетические установки для ориентации гондолы и лопастей к потоку ветра.
- Карьерная, коммунальная и строительная техника с поворотными рабочими органами: экскаваторы, илоскрёбы, кантователи и т.п.
- Поворотные столы, позиционеры и платформы в составе конвейерных и роботизированных линий.
- Солнечные трекеры и другие энергетические установки, где требуются низкая скорость вращения, высокий момент и стабильная фиксация под воздействием внешних нагрузок.
Общая информация
Серия
SG
Материал
Сталь 45
Производитель
TECHNIX
Вес, кг
75

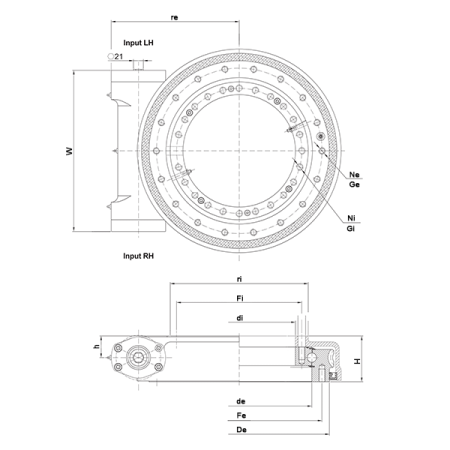

Технические параметры
Диаметр опорного фланца внешнего кольца De, мм
425
Внутренний диаметр зубчатого кольца Di, мм
265
Внутренний диаметр опорного кольца de, мм
342
Диаметр крепления внутреннего кольца Fi, мм
295
Диаметр крепления внешнего кольца Fe, мм
390
Количество внутренних крепежных отверстий Ni
23
Количество внешних крепежных отверстий Ne
18
Радиус внешнего кольца re, мм
301,5
Радиус внутреннего кольца ri, мм
325
Высота ОПУ H, мм
108
Высота от центра редуктора h, мм
51
Максимальный крутящий момент на выходе, кНм
10,8
Максимальный крутящий момент на входе, Нм
300
Резьба внешнего кольца Ge, мм
M16
Резьба внутреннего кольца Gi, мм
M16
Длина корпуса редуктора W, мм
380
Передаточное отношение i
86:1
