Артикул:
SG22225RHTECHNIX
Характеристики
Серия
—
SG
Диаметр опорного фланца внешнего кольца De, мм
—
300
Внутренний диаметр зубчатого кольца Di, мм
—
145
Все характеристики
Аналоги
Аналог FAG:
32036-A
Аналог TGB:
BE314-Z1
249 896 руб.
/шт Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок

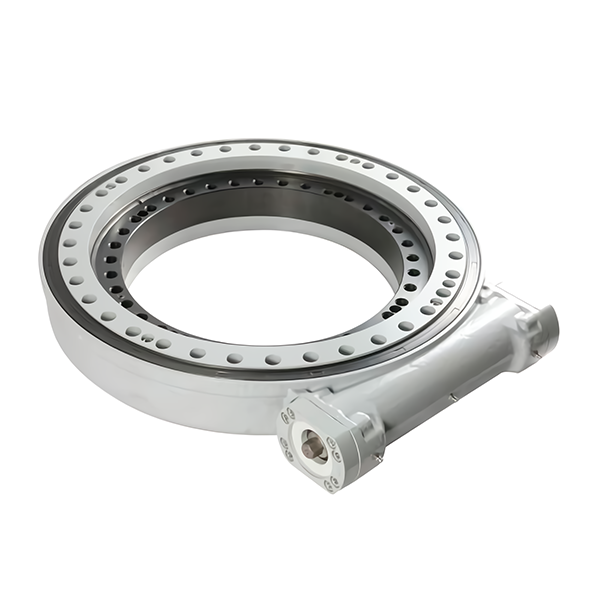

ОПУ SG222-25RH TECHNIX – опорно-поворотное устройство с интегрированным червячным редуктором, рассчитанное на восприятие значительных осевых, радиальных и опрокидывающих нагрузок при плавном повороте и самоторможении узла.
Устройство и конструкция
- Однорядное шариковое опорно-поворотное кольцо из стали 45 (C45), совмещающее функции подшипника и редуктора в одном компактном корпусе.
- Наружное опорное кольцо с опорным фланцем диаметром 300 мм, 16 крепёжными отверстиями под резьбу М16 и зубчатым венцом по наружному диаметру.
- Внутреннее кольцо с посадочным диаметром 225,5 мм, диаметром крепления 175 мм и 15 отверстиями М16 для фиксации к поворотной платформе или раме машины.
- Червячный редуктор серии SG с передаточным отношением 62:1, обеспечивающий передачу входного момента до 300 Н·м и выходной поворотный момент до 8 кН·м на зубчатый венец.
- Геометрия узла (общая высота 108 мм, высота от центра редуктора 57 мм, длина корпуса редуктора 330 мм) позволяет легко интегрировать устройство в ограниченное монтажное пространство.
Расшифровка наименования / артикула
- SG – серия опорно-поворотных устройств с интегрированным червячным приводом.
- 222 – типоразмер узла с наружным диаметром опорного фланца 300 мм и внутренним диаметром зубчатого кольца 145 мм.
- 25 – параметр размерного ряда и передаточного числа червячной пары, относящий модель к группе высокомоментных приводов с медленным выходным вращением.
- R – правая ориентация червячного вала (правое исполнение привода относительно корпуса ОПУ).
- H – горизонтальное базовое монтажное исполнение с возможностью работы в наклонном и вертикальном положении.
- TECHNIX – поставка и техническое сопровождение изделия компанией Техникс для российского рынка.
Применяемость на практике
ОПУ SG222-25RH TECHNIX применяют в поворотных узлах оборудования, где требуется совместить опорный подшипниковый узел и привод вращения при высокой грузоподъёмности и точном позиционировании. Червячная передача с высоким передаточным отношением позволяет использовать компактные электродвигатели, а эффект самоторможения обеспечивает надёжную фиксацию поворотной части при остановке и при действии ветровых и динамических нагрузок.
Сферы применения
- Поворотные механизмы стреловых и башенных кранов, кран-манипуляторов и подъёмных платформ.
- Ветроэнергетические установки для ориентации гондолы и лопастей к потоку ветра.
- Экскаваторы, илоскрёбы, кантователи и другое карьерное и коммунальное оборудование с поворотными рабочими органами.
- Поворотные столы, платформы и позиционеры в составе промышленного и конвейерного оборудования.
- Солнечные трекеры и иные энергетические установки, где требуются низкая скорость вращения, высокий крутящий момент и надёжная фиксация положения при отключении привода.

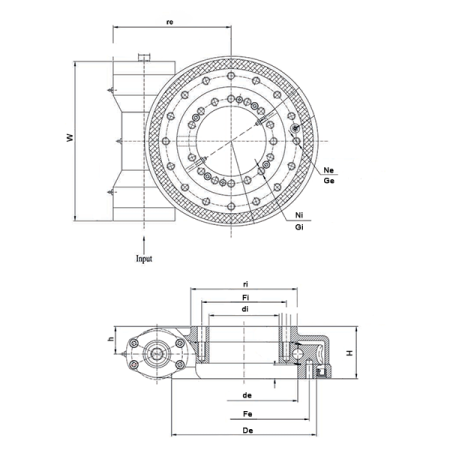

Технические характеристики
Серия
SG
Материал
Сталь 45
Диаметр опорного фланца внешнего кольца De, мм
300
Внутренний диаметр зубчатого кольца Di, мм
145
Внутренний диаметр опорного кольца de, мм
225,5
Диаметр крепления внутреннего кольца Fi, мм
175
Диаметр крепления внешнего кольца Fe, мм
270
Количество внутренних крепежных отверстий Ni
15
Количество внешних крепежных отверстий Ne
16
Радиус внешнего кольца re, мм
244
Радиус внутреннего кольца ri, мм
220
Высота ОПУ H, мм
108
Высота от центра редуктора h, мм
57
Максимальный крутящий момент на выходе, кНм
8
Максимальный крутящий момент на входе, Нм
300
Резьба внешнего кольца Ge, мм
M16
Резьба внутреннего кольца Gi, мм
M16
Длина корпуса редуктора W, мм
330
Передаточное отношение i
62:1
Общие характеристики
Производитель
TECHNIX
Вес, кг
53
