О товаре

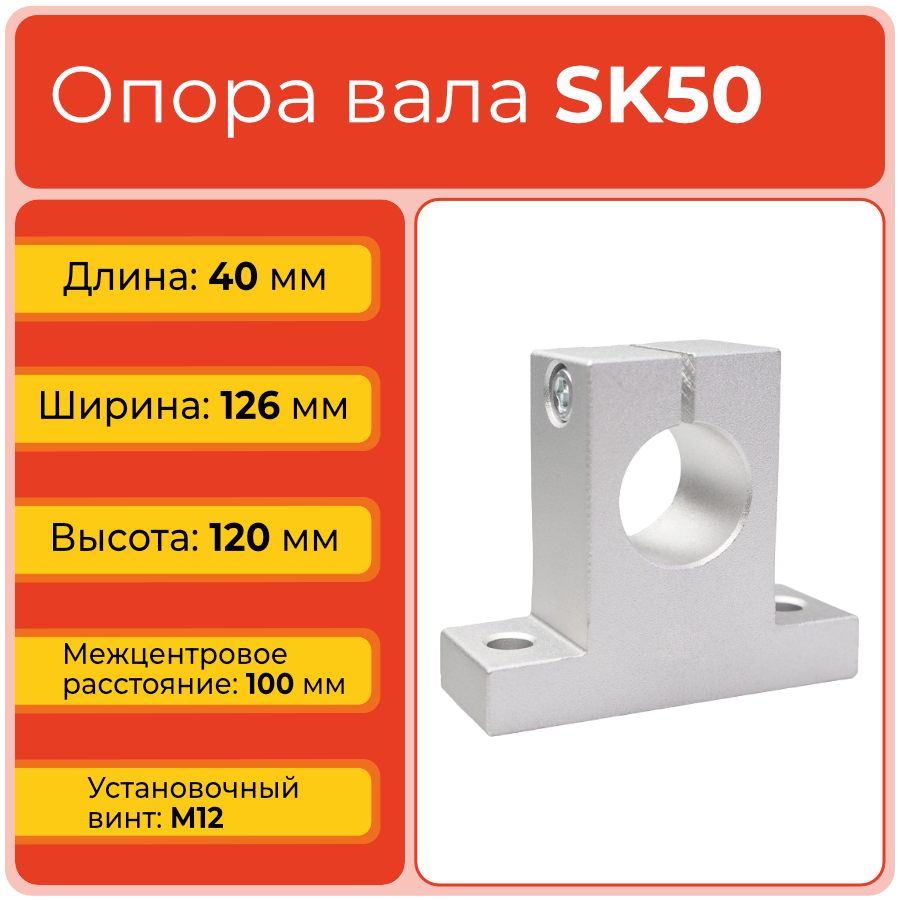

Опора вала SK50TECHNIX — тяжёлая промышленная опора для направляющих валов диаметром 50 мм, предназначенная для эксплуатации в крупногабаритном станочном и технологическом оборудовании с максимальными нагрузками. Опора обеспечивает жёсткое крепление вала к несущей конструкции и сохраняет точность работы системы при непрерывных интенсивных режимах эксплуатации и экстремальных динамических воздействиях.
SK50TECHNIX входит в серию SK вертикальных опор параллельного крепления и представляет собой решение для тяжёлых крупногабаритных промышленных систем, где направляющие валы диаметром 50 мм формируют основу для перемещения массивных узлов и выдерживают максимальные радиальные, осевые и моментные нагрузки в течение длительных непрерывных рабочих циклов.
Расшифровка артикула
Артикул SK50TECHNIX соответствует единой схеме обозначения опор для круглых направляющих и включает указание на серию, типоразмер и производителя.
- SK — серия вертикальных опор с параллельным креплением к базовой поверхности.
- 50 — диаметр направляющего вала, под который выполнено посадочное отверстие, 50 мм.
- TECHNIX — обозначение бренда и каталожной линейки производителя.
Маркировка SK50TECHNIX однозначно идентифицирует опору серии SK для вала 50 мм, что упрощает подбор совместимых элементов при проектировании или модернизации тяжёлых систем линейного перемещения крупногабаритного промышленного оборудования.
Конструкция и устройство

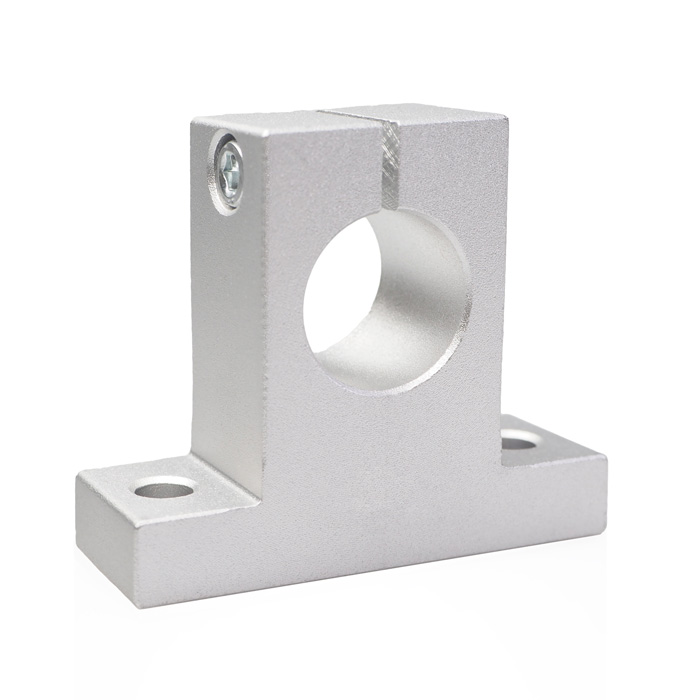

SK50TECHNIX выполнена в виде массивного алюминиевого корпуса максимальных габаритов с вертикальным посадочным каналом диаметром 50 мм, разжимной щелью и установочным винтом M12 для надёжной фиксации направляющей. Основание опоры оснащено двумя крепёжными отверстиями диаметром 14 мм с межцентровым расстоянием 105 мм, что обеспечивает устойчивое крепление к несущим элементам станка, портала или массивной рамной конструкции.
- Материал корпуса: алюминий.
- Посадочный диаметр: 50 мм.
- Зажимной винт: M12.
- Длина L: 40 мм.
- Ширина W: 126 мм.
- Высота H: 120 мм; высота до центра оси h: 70 мм.
- Межцентровое расстояние креплений B: 105 мм; ширина держателя P: 76 мм.
Размерный ряд серии SK
Ниже приведена таблица всех типоразмеров серии. Текущий товар SK50TECHNIX выделен.

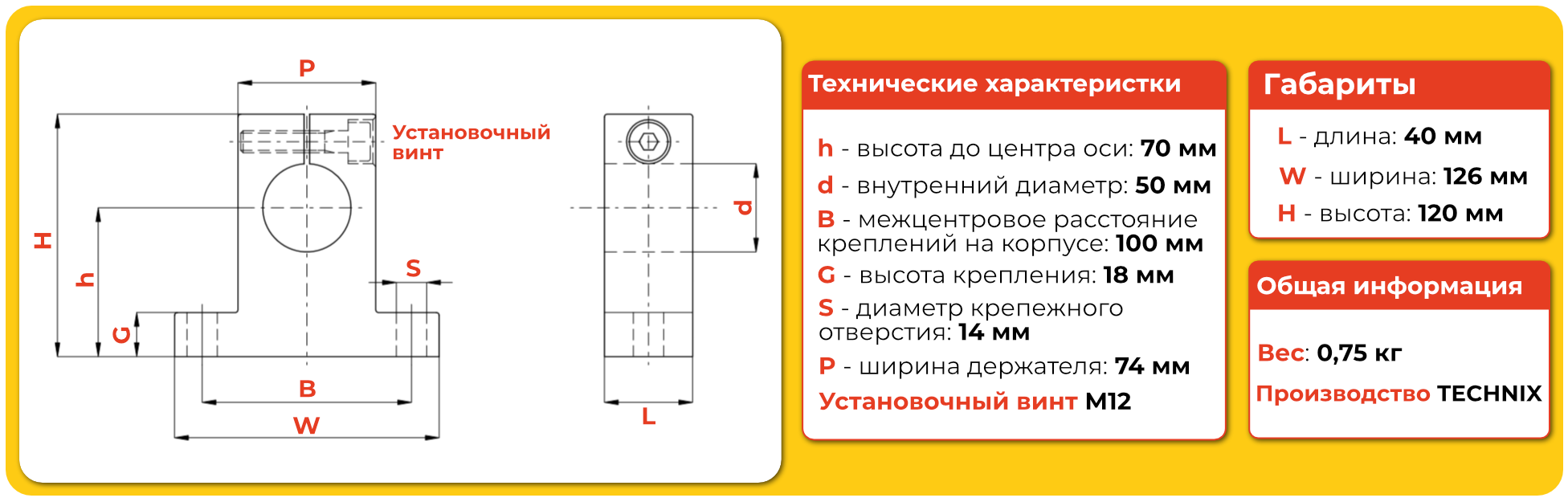

Технические параметры и условия эксплуатации
SK50TECHNIX рассчитана на применение в тяжёлых промышленных системах, где направляющий вал диаметром 50 мм служит основой для перемещения массивных рабочих узлов под максимальными динамическими и статическими нагрузками. Массивный алюминиевый корпус максимальных габаритов и широкая зона контакта с валом обеспечивают максимальную жёсткость крепления и стабильность геометрии при непрерывных интенсивных режимах работы. Для надёжной эксплуатации необходимо соблюдать точность монтажа, использовать крепёж высокого класса прочности и обеспечивать защиту узла от абразивных загрязнений и ударных воздействий.
- Серия: SK.
- Посадочный диаметр d: 50 мм.
- Материал: алюминий.
- Зажимной винт: M12.
- Длина L: 40 мм; ширина W: 126 мм; высота H: 120 мм.
- Высота до оси h: 70 мм.
- Межцентровое расстояние B: 105 мм; диаметр крепёжного отверстия S: 14 мм.
- Вес: 0,7 кг; ширина держателя P: 76 мм.

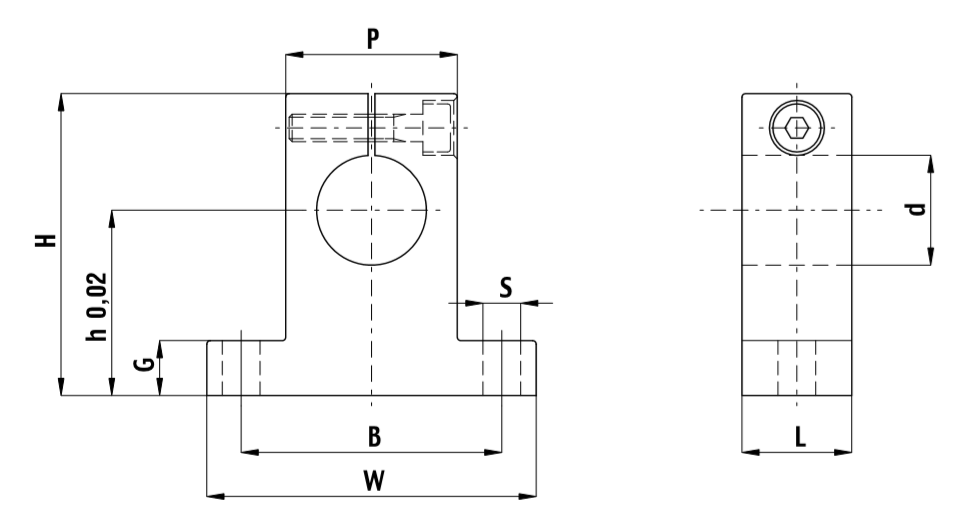

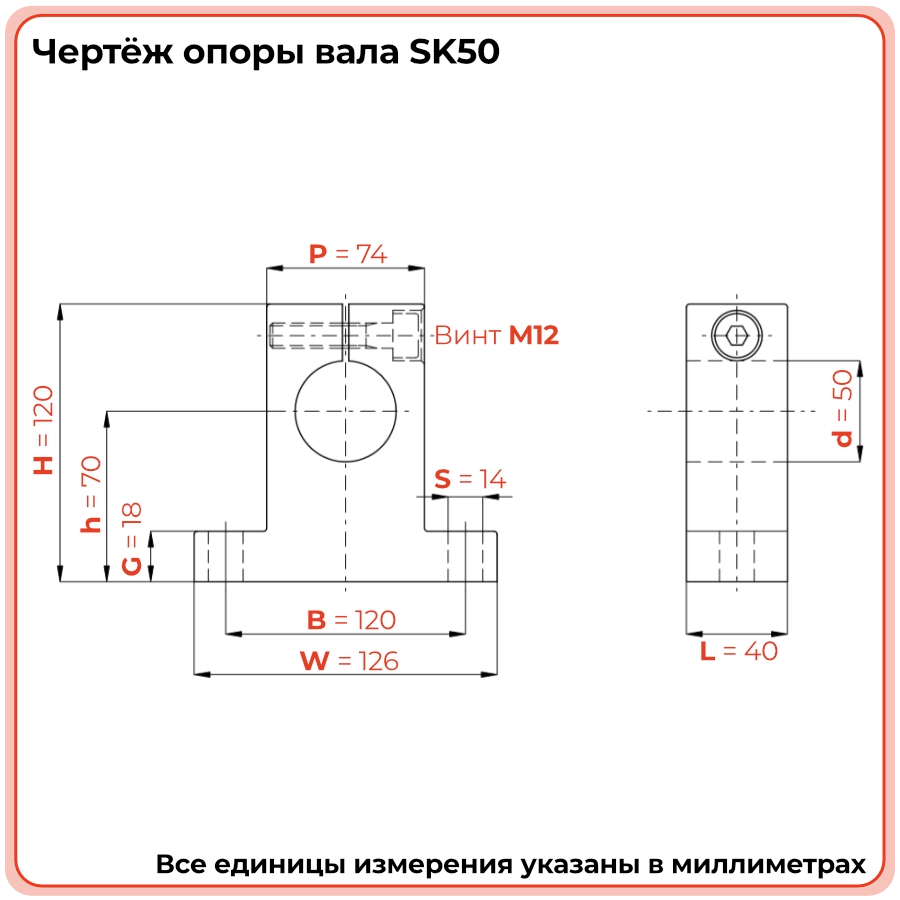

Чертёж опоры вала SK50
Применяемость
SK50TECHNIX используется в крупногабаритном тяжёлом промышленном оборудовании, где направляющие валы диаметром 50 мм обеспечивают необходимую жёсткость и грузоподъёмность для перемещения массивных узлов под максимальными нагрузками. Типичные области применения — крупные портальные фрезерные и плазменные комплексы, промышленные раскройные системы для толстолистовых материалов, тяжёлые автоматизированные линии металлообработки, а также специализированное технологическое оборудование с повышенными требованиями к точности позиционирования и непрерывными длительными рабочими циклами.
- Крупные портальные фрезерные и плазменные комплексы.
- Промышленные раскройные системы для толстолистовых материалов.
- Тяжёлые автоматизированные линии металлообработки.
- Специализированное оборудование с максимальными нагрузками.
- Производственные системы с повышенными требованиями к точности и непрерывными циклами.
Аналоги
Опора SK50TECHNIX соответствует типовому исполнению серии SK для вала 50 мм и по функциональности сопоставима с аналогичными изделиями других производителей. При выборе замены необходимо сверять высоту до центра оси, ширину корпуса, межцентровое расстояние креплений и диаметр монтажных отверстий.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как выполнить установку опоры SK50TECHNIX?
Опору устанавливают на несущую поверхность и крепят через два отверстия диаметром 14 мм с межцентровым расстоянием 105 мм. После этого вал диаметром 50 мм вводят в посадочный канал и фиксируют винтом M12, контролируя соосность всех опор и плавность хода механизма. - Можно ли заменить SK50TECHNIX на опору другого производителя?
Замена возможна при совпадении ключевых параметров: диаметра вала, высоты до центра оси, ширины корпуса и межцентрового расстояния креплений. Рекомендуется проверить габаритные размеры по каталожным чертежам обеих опор. - Чем SK50 отличается от SK40 и SK60?
SK50 предназначена для вала диаметром 50 мм и занимает промежуточное положение между SK40 и SK60. Отличия заключаются в посадочном диаметре, габаритах корпуса, размере зажимного винта (M12) и диаметре крепёжных отверстий (14 мм). - Когда требуется полная замена опоры SK50TECHNIX?
Замена необходима при обнаружении трещин корпуса, деформации посадочного канала, износа зоны зажима, повреждения резьбы установочного винта или нарушения геометрии монтажной базы. Эксплуатация повреждённой опоры снижает точность и ускоряет износ вала. - Требуется ли обслуживание опоры SK50TECHNIX?
Специальное техническое обслуживание не требуется, однако рекомендуется регулярно проверять затяжку крепёжных винтов и установочного винта M12, особенно при работе в условиях максимальных нагрузок, вибрации и загрязнённой среды.
