О товаре

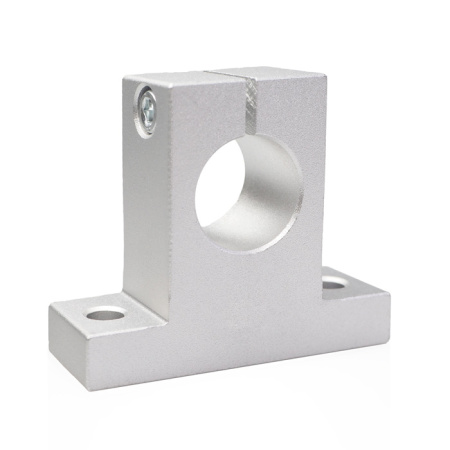

Опора вала SK25TECHNIX — тяжёлая опора для направляющих валов диаметром 25 мм, используемая в промышленных системах линейного перемещения с высокими нагрузками. Опора обеспечивает жёсткое крепление вала к несущей конструкции оборудования и сохраняет точность работы механизма при интенсивной эксплуатации и длительных рабочих циклах.
SK25TECHNIX входит в серию SK вертикальных опор параллельного крепления и предназначена для применения в крупногабаритном оборудовании, где направляющие валы диаметром 25 мм формируют основу для перемещения массивных рабочих органов и выдерживают существенные радиальные и осевые нагрузки.
Расшифровка артикула
Обозначение SK25TECHNIX составлено по стандартной схеме маркировки опор для круглых направляющих и отражает серию, типоразмер и производителя изделия.
- SK — серия вертикальных опор с параллельным креплением к монтажной поверхности.
- 25 — диаметр направляющего вала, для которого выполнено посадочное отверстие, 25 мм.
- TECHNIX — бренд и каталожная серия производителя.
Маркировка SK25TECHNIX однозначно идентифицирует опору серии SK для вала 25 мм, что упрощает подбор совместимых компонентов при проектировании или модернизации тяжёлых систем линейного перемещения.
Конструкция и устройство

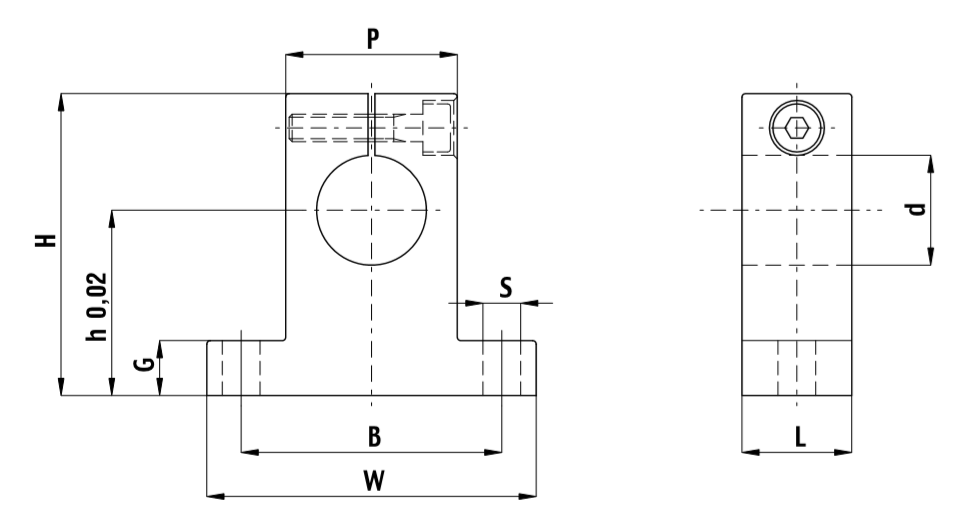

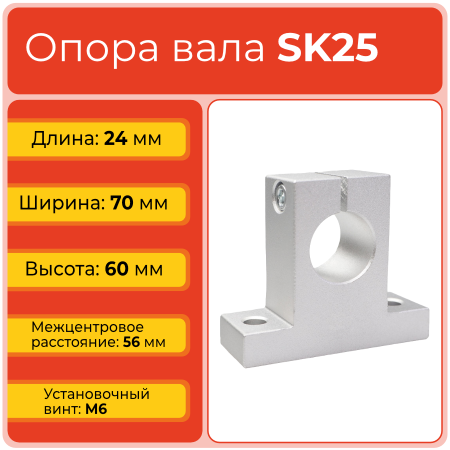

SK25TECHNIX выполнена в виде крупного алюминиевого корпуса с вертикальным посадочным каналом диаметром 25 мм, разжимной конструкцией и установочным винтом M6 для надёжной фиксации направляющей. Основание опоры снабжено двумя крепёжными отверстиями диаметром 6,6 мм с межцентровым расстоянием 56 мм, что обеспечивает устойчивое крепление к несущим элементам станка или портала.
- Материал корпуса: алюминий.
- Посадочный диаметр: 25 мм.
- Зажимной винт: M6.
- Длина L: 24 мм.
- Ширина W: 70 мм.
- Высота H: 60 мм; высота до центра оси h: 35 мм.
- Межцентровое расстояние креплений B: 56 мм; ширина держателя P: 38 мм.
Размерный ряд серии SK
Ниже приведена таблица всех типоразмеров серии. Текущий товар SK25TECHNIX выделен.

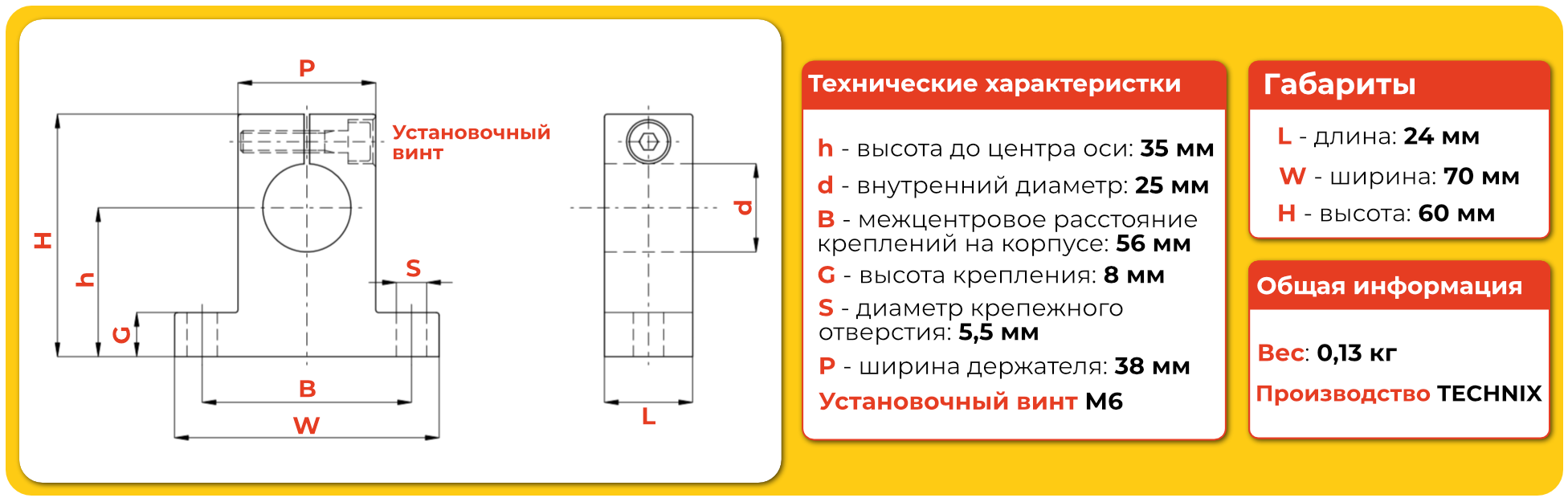

Технические параметры и условия эксплуатации
SK25TECHNIX рассчитана на применение в тяжёлых промышленных системах, где направляющий вал диаметром 25 мм служит основой для перемещения массивных рабочих органов под высокими нагрузками. Крупный алюминиевый корпус и широкая зона контакта с валом обеспечивают максимальную жёсткость узла и стабильность геометрии при динамических воздействиях. Для надёжной эксплуатации необходимо соблюдать точность монтажа, использовать крепёж соответствующего класса прочности и обеспечивать защиту от абразивных загрязнений и ударных нагрузок.
- Серия: SK.
- Посадочный диаметр d: 25 мм.
- Материал: алюминий.
- Зажимной винт: M6.
- Длина L: 24 мм; ширина W: 70 мм; высота H: 60 мм.
- Высота до оси h: 35 мм.
- Межцентровое расстояние B: 56 мм; диаметр крепёжного отверстия S: 6,6 мм.
- Вес: 0,13 кг; ширина держателя P: 38 мм.

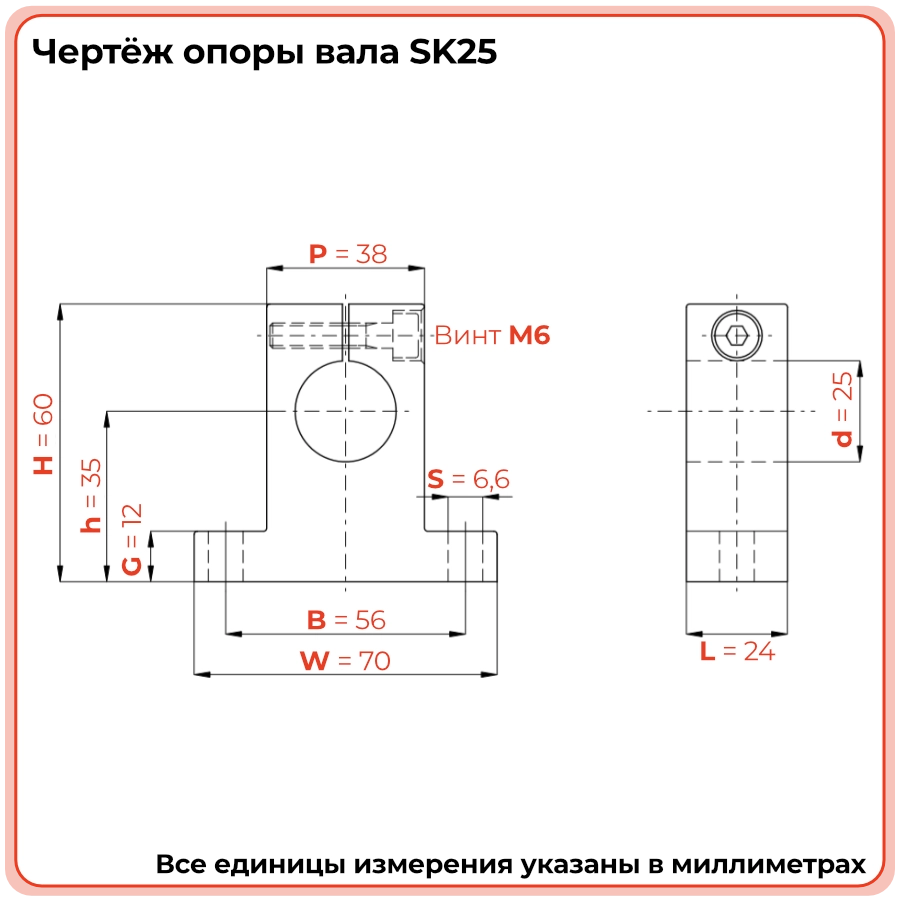

Чертёж опоры вала SK25
Применяемость
SK25TECHNIX используется в крупногабаритном производственном оборудовании, где направляющие валы диаметром 25 мм обеспечивают необходимую жёсткость и грузоподъёмность для перемещения тяжёлых узлов. Типичные сферы применения — крупные портальные фрезерные и плазменные станки, промышленные раскройные комплексы, тяжёлые автоматизированные линии обработки листового металла и других материалов, а также специализированное оборудование с длительными циклами работы и повышенными требованиями к точности позиционирования.
- Крупные портальные фрезерные и плазменные станки с ЧПУ.
- Промышленные раскройные комплексы для листовых материалов.
- Тяжёлые автоматизированные линии обработки и перемещения.
- Специализированное оборудование с высокой грузоподъёмностью осей.
- Производственные системы с длительными циклами и повышенными требованиями к точности.
Аналоги
Опора SK25TECHNIX соответствует типовому исполнению серии SK для вала 25 мм и по функциональности сопоставима с аналогичными изделиями других производителей линейных систем. При подборе замены необходимо сверять высоту до центра оси, ширину корпуса, межцентровое расстояние креплений и диаметр монтажных отверстий.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как выполнить монтаж опоры SK25TECHNIX?
Опору устанавливают на несущую поверхность и крепят через два отверстия диаметром 6,6 мм с межцентровым расстоянием 56 мм. После этого вал диаметром 25 мм вводят в посадочный канал и фиксируют винтом M6, контролируя соосность всех опор и плавность хода механизма. - Можно ли заменить SK25TECHNIX на опору другого производителя?
Замена возможна при совпадении ключевых параметров: диаметра вала, высоты до центра оси, ширины корпуса и межцентрового расстояния креплений. Рекомендуется проверить габаритные размеры по каталожным чертежам обеих опор. - Чем SK25 отличается от SK20 и SK30?
SK25 предназначена для вала диаметром 25 мм и занимает промежуточное положение между SK20 и SK30. Отличия заключаются в посадочном диаметре, габаритах корпуса, высоте до центра оси и межцентровом расстоянии креплений. - Когда требуется полная замена опоры SK25TECHNIX?
Замена необходима при обнаружении трещин корпуса, деформации посадочного канала, износа зоны зажима, повреждения резьбы установочного винта или нарушения геометрии монтажной базы. Эксплуатация повреждённой опоры снижает точность и ускоряет износ вала. - Требуется ли обслуживание опоры SK25TECHNIX?
Специальное техническое обслуживание не требуется, однако рекомендуется регулярно проверять затяжку крепёжных винтов и установочного винта M6, особенно при работе в условиях высоких нагрузок, вибрации и загрязнённой среды.
