О товаре
Опора вала SK20TECHNIX — силовая опора для круглых направляющих валов диаметром 20 мм, предназначенная для крепления в узлах линейного перемещения станков, порталов и промышленного оборудования. Опора выдерживает значительные нагрузки, обеспечивает устойчивое положение вала и сохраняет точность работы механизма при длительной эксплуатации.
SK20TECHNIX относится к серии SK вертикальных опор параллельного крепления и представляет собой решение для систем, где диаметр 20 мм является стандартным для основных осей перемещения. Такой типоразмер применяется в оборудовании с повышенными требованиями к грузоподъёмности и жёсткости направляющей базы.
Расшифровка артикула
Маркировка SK20TECHNIX следует общепринятой схеме обозначения опор для круглых направляющих и включает указание серии, типоразмера и производителя.
- SK — серия вертикальных опор с креплением параллельно монтажной плоскости.
- 20 — номинальный диаметр направляющего вала, 20 мм.
- TECHNIX — обозначение бренда и каталожной линейки.
Артикул SK20TECHNIX однозначно указывает на опору серии SK для вала 20 мм, что позволяет специалисту оперативно подобрать совместимые компоненты при проектировании или модернизации системы линейного перемещения.
Конструкция и устройство

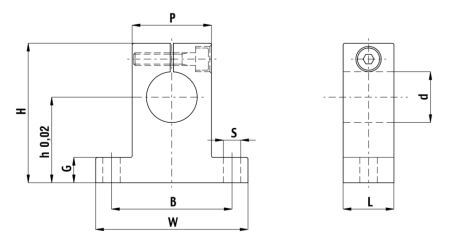

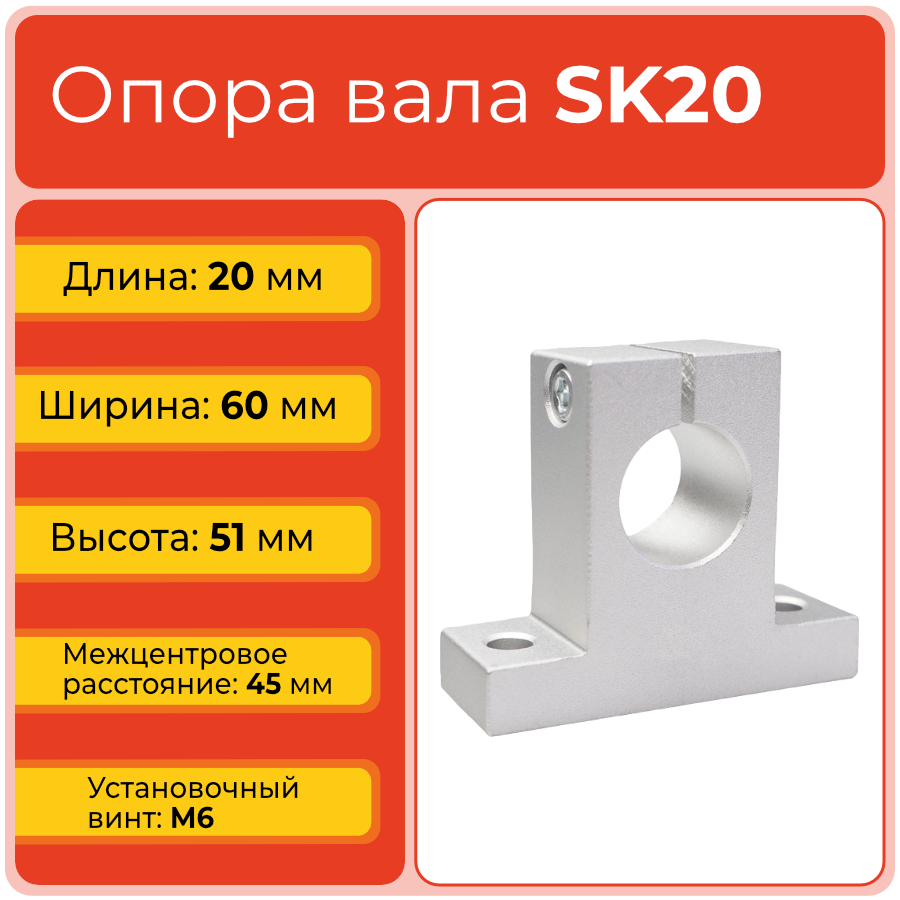

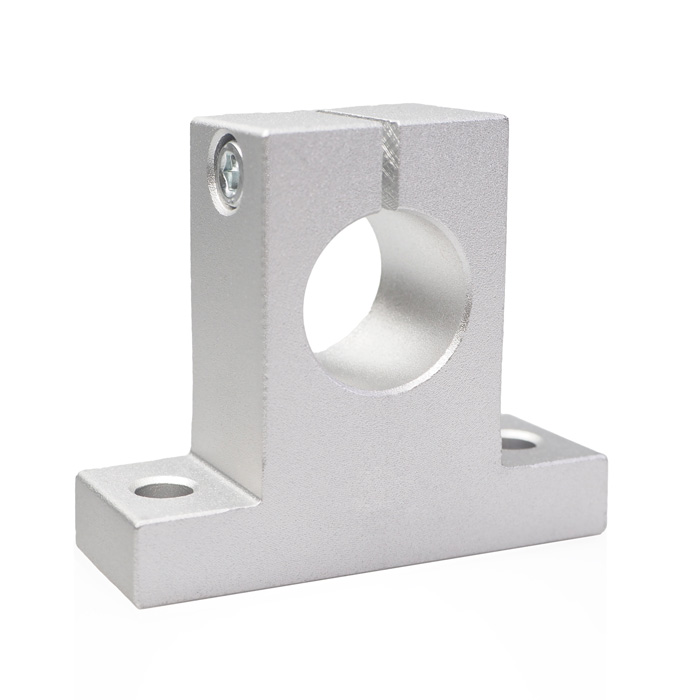

SK20TECHNIX имеет массивный алюминиевый корпус с вертикальным посадочным каналом диаметром 20 мм, разжимной щелью и установочным винтом M6 для надёжной фиксации направляющей. Основание опоры снабжено двумя крепёжными отверстиями диаметром 6,6 мм с межцентровым расстоянием 45 мм, что обеспечивает устойчивое крепление к несущей поверхности.
- Материал корпуса: алюминий.
- Посадочный диаметр: 20 мм.
- Зажимной винт: M6.
- Длина L: 20 мм.
- Ширина W: 60 мм.
- Высота H: 51 мм; высота до центра оси h: 31 мм.
- Межцентровое расстояние креплений B: 45 мм; ширина держателя P: 30 мм.
Размерный ряд серии SK
Ниже приведена таблица всех типоразмеров серии. Текущий товар SK20TECHNIX выделен.

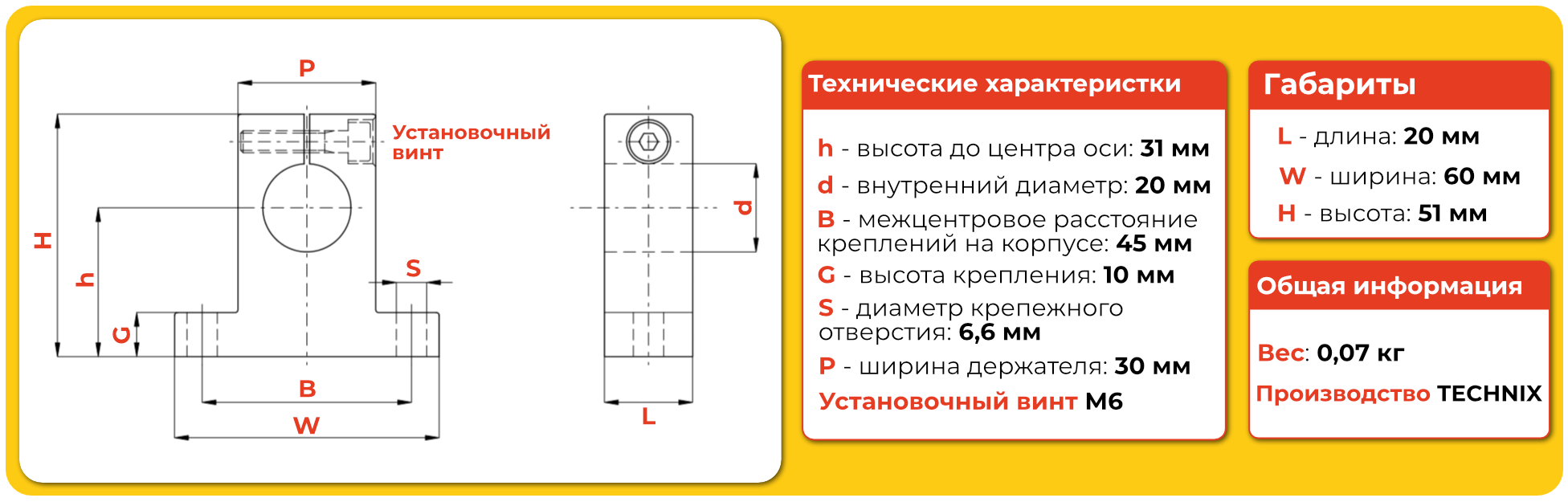

Технические параметры и условия эксплуатации
SK20TECHNIX рассчитана на монтаж в системах, где направляющий вал диаметром 20 мм служит основой для перемещения тяжёлых рабочих органов. Массивный алюминиевый корпус и увеличенная зона контакта с валом обеспечивают высокую жёсткость узла и стабильность геометрии при динамических нагрузках. Для надёжной работы необходимо соблюдать точность установки, использовать крепёж соответствующего класса прочности и защищать узел от загрязнений.
- Серия: SK.
- Посадочный диаметр d: 20 мм.
- Материал: алюминий.
- Зажимной винт: M6.
- Длина L: 20 мм; ширина W: 60 мм; высота H: 51 мм.
- Высота до оси h: 31 мм.
- Межцентровое расстояние B: 45 мм; диаметр крепёжного отверстия S: 6,6 мм.
- Вес: 0,07 кг; ширина держателя P: 30 мм.

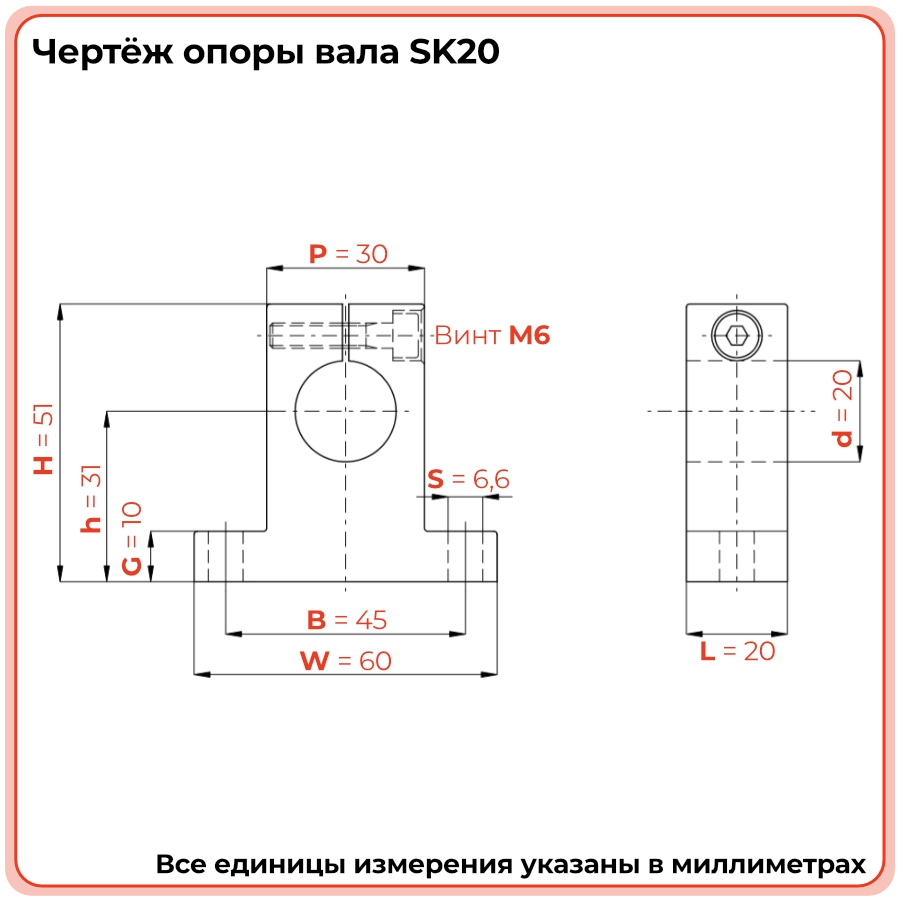

Чертёж опоры вала SK20
Применяемость
SK20TECHNIX применяется в производственном оборудовании с высокими нагрузками, где направляющий вал диаметром 20 мм обеспечивает необходимую жёсткость и грузоподъёмность. Типичные области применения — портальные фрезерные станки, раскройные комплексы, тяжёлые линейные модули, автоматизированные линии обработки и перемещения крупногабаритных деталей, а также промышленное оборудование с длительными рабочими циклами и повышенными требованиями к точности.
- Портальные фрезерные и раскройные станки с ЧПУ.
- Тяжёлые линейные модули и координатные системы.
- Производственные линии обработки крупногабаритных деталей.
- Автоматизированные системы подачи и перемещения с высокой грузоподъёмностью.
- Промышленное оборудование с длительными рабочими циклами и повышенными нагрузками.
Аналоги
Опора SK20TECHNIX соответствует стандартному типоразмеру серии SK для вала 20 мм и по функциональности сопоставима с аналогичными изделиями других производителей. При выборе замены необходимо сверять высоту до центра оси, ширину корпуса, межцентровое расстояние креплений и диаметр монтажных отверстий.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как установить опору SK20TECHNIX на оборудование?
Опору крепят к несущей поверхности через два отверстия диаметром 6,6 мм с межцентровым расстоянием 45 мм. После этого вал диаметром 20 мм устанавливают в посадочный канал и фиксируют винтом M6, контролируя соосность всех опор на линии перемещения. - Можно ли заменить SK20TECHNIX на опору другого производителя?
Замена возможна при совпадении ключевых параметров: диаметра вала, высоты до центра оси, ширины корпуса и межцентрового расстояния креплений. Рекомендуется проверить габаритные размеры по каталожным чертежам обеих опор перед установкой. - Чем SK20 отличается от SK16 и SK25?
SK20 предназначена для вала диаметром 20 мм и занимает промежуточное положение между SK16 и SK25. Отличия заключаются в посадочном диаметре, габаритах корпуса, высоте до центра оси и размере зажимного винта (M6 вместо M5 у меньших типоразмеров). - Когда требуется полная замена опоры SK20TECHNIX?
Замена необходима при обнаружении трещин корпуса, деформации посадочного канала, износа зоны зажима, повреждения резьбы установочного винта или нарушения геометрии монтажной базы. Эксплуатация повреждённой опоры снижает точность и ускоряет износ вала. - Нужно ли обслуживать опору SK20TECHNIX?
Специальное техническое обслуживание не требуется, однако рекомендуется регулярно проверять затяжку крепёжных винтов и установочного винта M6, особенно при работе в условиях вибрации, высоких нагрузок и загрязнённой среды.
