О товаре
Опора вала SK12TECHNIX — алюминиевый держатель для круглых направляющих диаметром 12 мм, применяемый в узлах линейного перемещения станков, автоматизированных систем и технологического оборудования. Опора обеспечивает жёсткую фиксацию вала на базовой поверхности и позволяет сохранять требуемую геометрию оси при работе механизма.
SK12TECHNIX входит в линейку вертикальных опор серии SK и предназначена для крепления направляющих валов среднего диаметра. Этот типоразмер востребован в оборудовании, где требуется баланс между компактностью конструкции и устойчивостью узла к нагрузкам, возникающим при перемещении рабочих органов.
Расшифровка артикула
Артикул SK12TECHNIX формируется по стандартной схеме обозначений для опор круглых направляющих. В нём заключены ключевые данные о типе крепления, диаметре посадочного отверстия и каталожной принадлежности изделия.
- SK — семейство вертикальных опор для валов с монтажом параллельно базовой плоскости.
- 12 — диаметр направляющего вала, под который выполнено посадочное отверстие, 12 мм.
- TECHNIX — бренд и каталожная серия производителя.
Благодаря такой маркировке специалист может сразу определить, что речь идёт об опоре SK для вала 12 мм, и без дополнительных расчётов подобрать сопутствующие элементы для сборки или модернизации системы линейного перемещения.

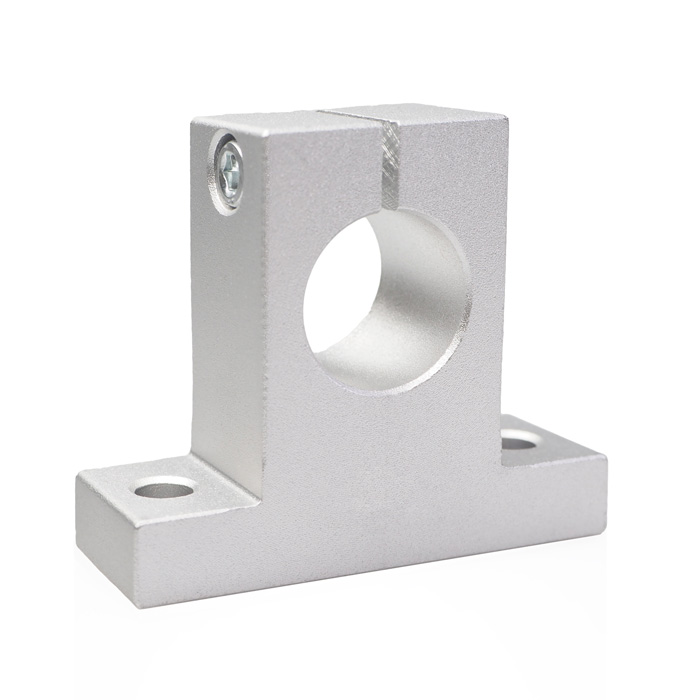

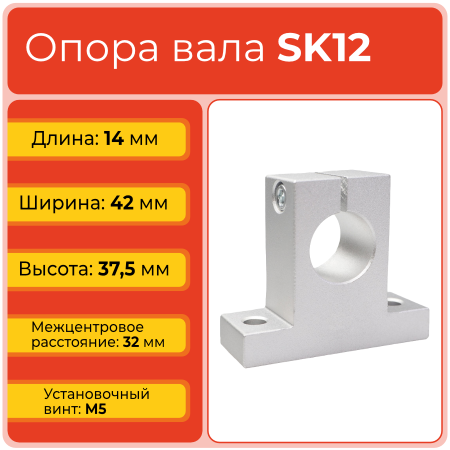

Конструкция и устройство
В основе SK12TECHNIX лежит литой алюминиевый корпус с вертикально расположенным посадочным каналом, через который проходит круглая направляющая. Корпус имеет разжимную щель и резьбовое отверстие для установочного винта M5, обеспечивающего надёжный зажим вала. Крепление к плите или раме осуществляется двумя винтами через отверстия в основании опоры.
- Материал: алюминий.
- Посадочный диаметр для вала: 12 мм.
- Фиксирующий винт: M5.
- Длина корпуса L: 14 мм.
- Ширина W: 42 мм.
- Высота H: 37,5 мм; высота до центра оси h: 23 мм.
- Межцентровое расстояние креплений B: 32 мм; ширина держателя P: 20 мм.
Размерный ряд серии SK
Ниже приведена таблица всех типоразмеров серии. Текущий товар SK12TECHNIX выделен.
Технические параметры и условия эксплуатации
SK12TECHNIX предназначена для установки на монтажную поверхность станка или модуля и последующего крепления в ней направляющего вала 12 мм. Алюминиевый корпус обеспечивает достаточную жёсткость при умеренных нагрузках и малую массу узла. Важными условиями долговечной работы являются точная соосность при монтаже, равномерная затяжка крепёжных элементов и отсутствие загрязнений в зоне контакта опоры с валом.
- Серия: SK.
- Посадочный диаметр d: 12 мм.
- Материал корпуса: алюминий.
- Фиксирующий винт: M5.
- Длина L: 14 мм; ширина W: 42 мм; высота H: 37,5 мм.
- Высота до оси h: 23 мм.
- Межцентровое расстояние креплений B: 32 мм; диаметр монтажного отверстия S: 5,5 мм.
- Вес: 0,03 кг; ширина держателя P: 20 мм.

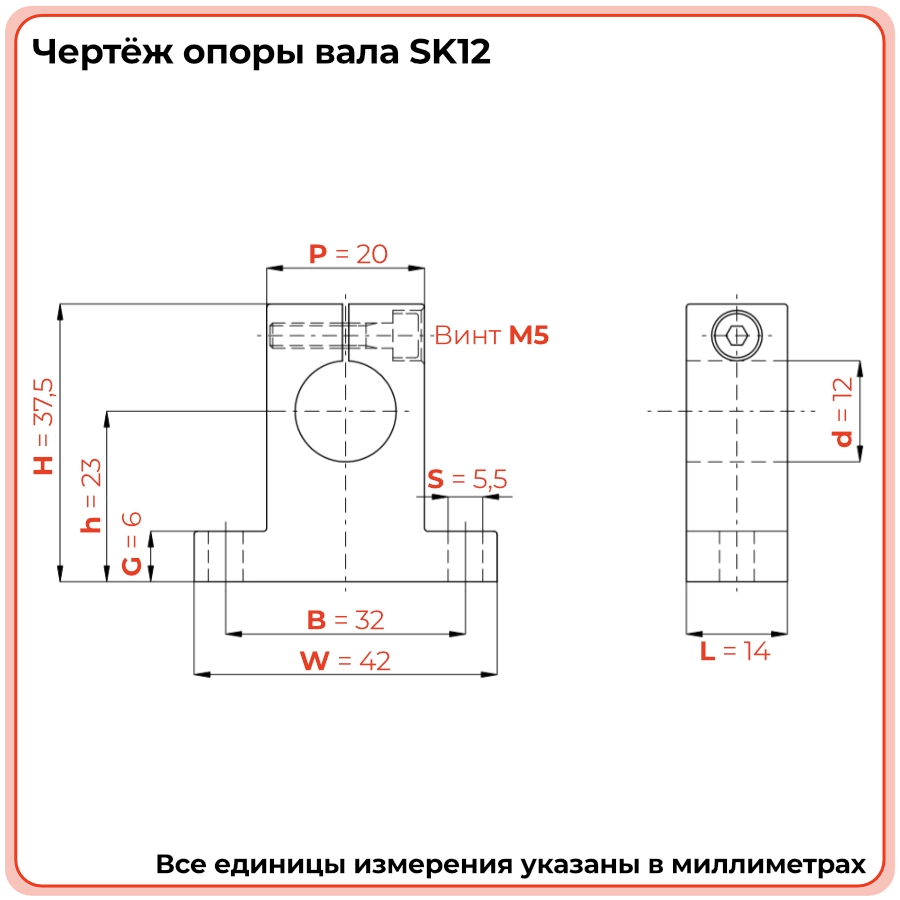

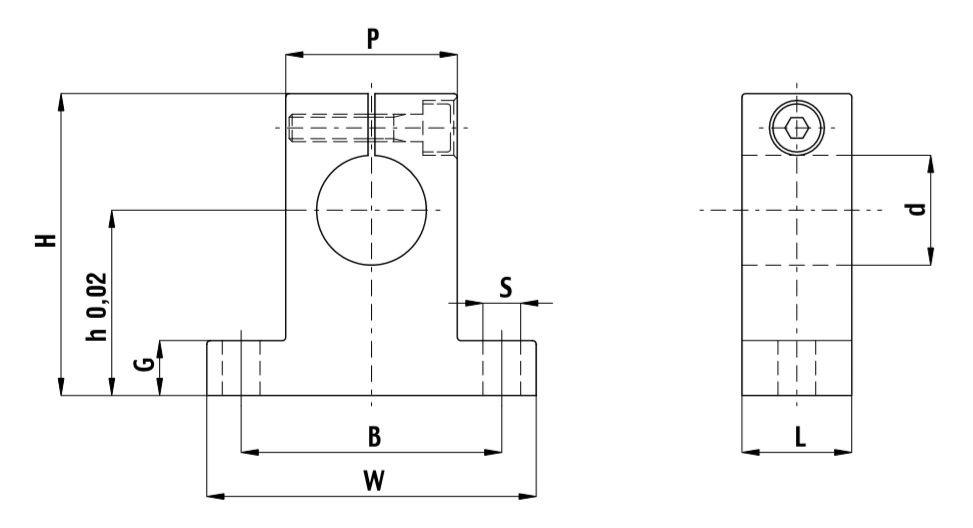

Чертёж опоры вала SK12
Применяемость
Опора SK12TECHNIX используется преимущественно в оборудовании средней размерности, где направляющий вал диаметром 12 мм служит опорой для подвижных кареток или узлов перемещения. Такой типоразмер востребован в станках с ЧПУ, лазерных и фрезерных установках, линейных модулях и автоматизированных системах подачи, обеспечивая надёжную фиксацию при разумном соотношении габаритов и несущей способности.
- Станки с ЧПУ и фрезерные установки настольного и среднего формата.
- Лазерные гравировальные и раскройные системы.
- Линейные модули для автоматизированных систем перемещения.
- Портальные конструкции и координатные платформы умеренной нагрузки.
- Лабораторное и испытательное оборудование с повторяемым линейным движением.
Аналоги
Опора SK12TECHNIX относится к стандартному типоразмеру SK для вала 12 мм и по функциональности соответствует аналогичным изделиям других производителей линейной техники. При подборе замены рекомендуется сверять не только диаметр вала, но и высоту до центра оси, ширину корпуса и межцентровое расстояние креплений.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- В чём состоит процедура установки SK12TECHNIX?
Опору закрепляют на подготовленной монтажной поверхности через два отверстия, затем в посадочный канал вводят вал диаметром 12 мм и фиксируют его винтом M5. Важно следить за соосностью всех опор на линии перемещения и отсутствием перекоса вала. - Можно ли ставить SK12TECHNIX вместо опоры SK12 другого производителя?
В большинстве случаев это возможно, если совпадают посадочный диаметр, высота до центра оси и межцентровое расстояние креплений. Перед установкой необходимо проверить габаритные размеры и точки крепления по каталожным данным обеих опор. - Чем SK12 отличается от соседних типоразмеров SK10 и SK16?
Основное отличие — диаметр устанавливаемого вала и связанные с ним высота центра оси и ширина держателя. SK12 занимает промежуточное положение между более компактной SK10 и следующей по размеру SK16, что делает её подходящей для систем со средними габаритами и нагрузками. - Когда требуется полная замена опоры SK12TECHNIX?
Опору следует заменить при деформации корпуса, износе зоны зажима, повреждении резьбы винта или нарушении геометрии монтажного основания. Любой из этих дефектов может снизить точность позиционирования и ускорить износ направляющего вала. - Нужно ли проводить обслуживание опоры SK12TECHNIX?
Сама опора в регулярном техническом обслуживании не нуждается, однако рекомендуется периодически проверять затяжку крепёжных винтов и состояние установочного винта, особенно при работе в среде с вибрациями, пылью или стружкой.
