О товаре
Опора вала SK10TECHNIX — компактный зажимной держатель для линейного вала диаметром 10 мм, предназначенный для жёсткого крепления направляющей к основанию оборудования. Такая опора используется в узлах линейного перемещения, где важно точно зафиксировать вал, сохранить геометрию оси и обеспечить устойчивую работу механизма.
Модель SK10TECHNIX входит в серию SK вертикальных опор параллельного крепления и ориентирована на применение в компактных системах с круглыми направляющими. Благодаря небольшим габаритам, малой массе и простой установке опора удобна для станков, автоматизированных модулей и вспомогательных механизмов, где требуется надёжное базирование вала диаметром 10 мм.
Расшифровка артикула
Маркировка SK10TECHNIX построена по стандартному принципу обозначения опор для валов линейного перемещения. Артикул показывает серию изделия, его посадочный размер и принадлежность к каталогу TECHNIX, что упрощает подбор при проектировании новых узлов или замене совместимых компонентов.
- SK — серия вертикальных опор для круглых валов с параллельным монтажом к базовой поверхности.
- 10 — номинальный диаметр устанавливаемого вала, 10 мм.
- TECHNIX — обозначение бренда и каталожного исполнения.
Таким образом, артикул SK10TECHNIX указывает на алюминиевую опору серии SK под вал 10 мм, предназначенную для построения или обслуживания систем линейного перемещения в промышленном и станочном оборудовании.
Конструкция и устройство

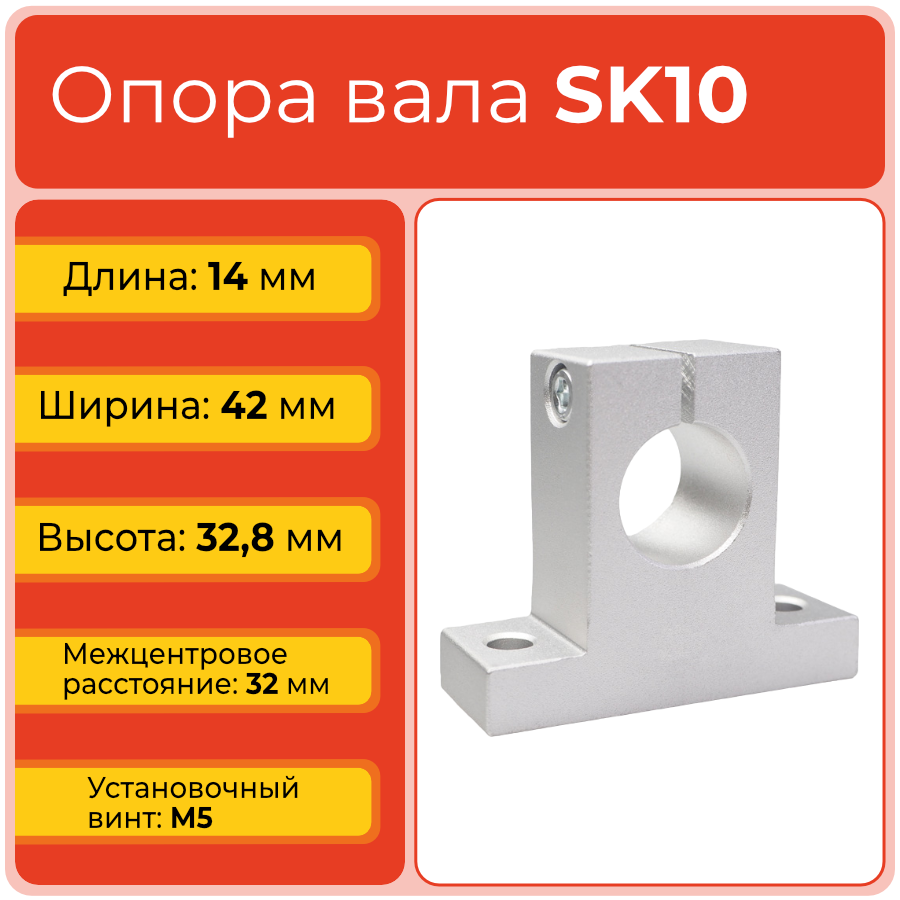

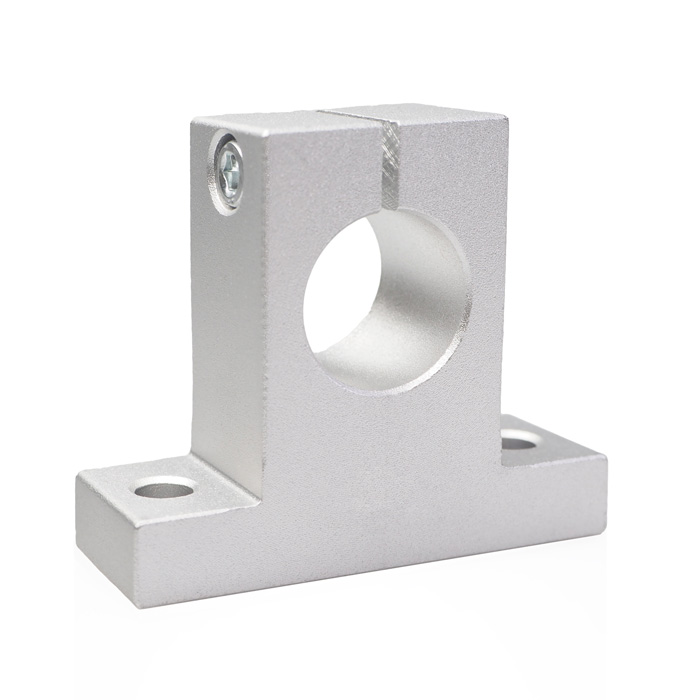

SK10TECHNIX выполнена в виде цельного алюминиевого корпуса с центральным посадочным отверстием, разжимным пазом и винтовым зажимом, который фиксирует вал в требуемом положении. Основание опоры имеет два монтажных отверстия для крепления к плите или станине, за счёт чего обеспечивается устойчивое положение вала и удобная интеграция в компактные кинематические схемы.
- Материал корпуса: алюминий.
- Посадка под направляющий вал диаметром: 10 мм.
- Зажимной винт: M5.
- Длина L: 14 мм.
- Ширина W: 42 мм.
- Высота H: 32,8 мм; высота до центра оси h: 20 мм.
- Межцентровое расстояние креплений B: 32 мм; ширина держателя P: 18 мм.
Размерный ряд серии SK
Ниже приведена таблица всех типоразмеров серии. Текущий товар SK10TECHNIX выделен.

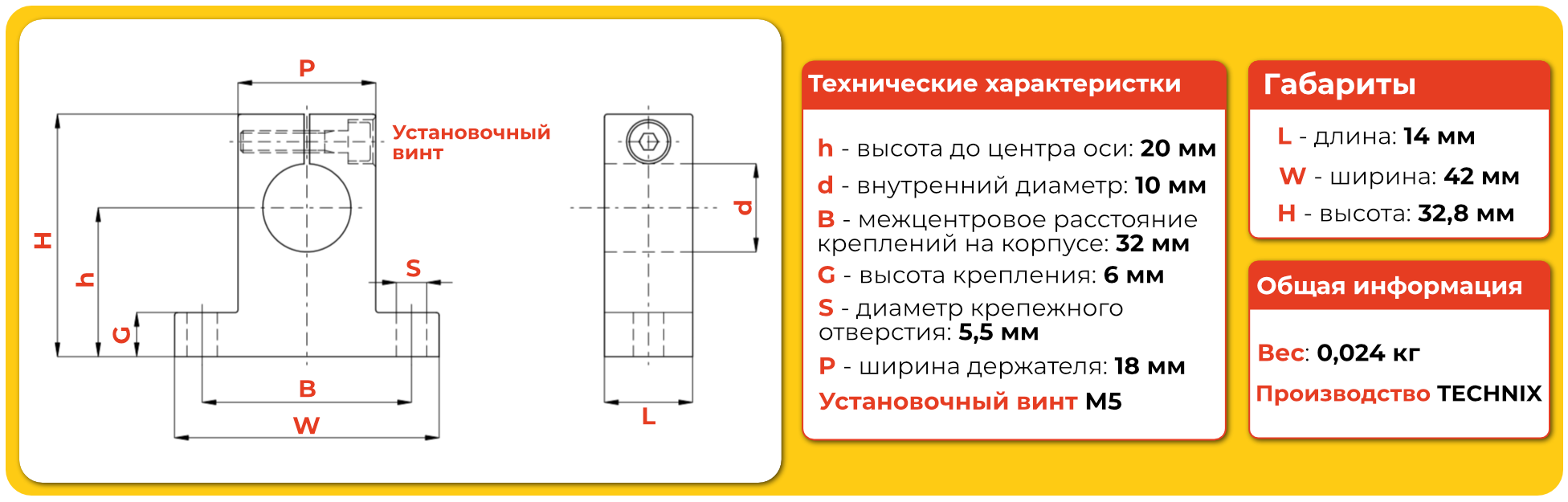

Технические параметры и условия эксплуатации
Опора SK10TECHNIX рассчитана на установку линейного вала диаметром 10 мм и применяется в системах, где важны компактность, повторяемость перемещения и простота монтажа. Корпус из алюминия снижает массу узла без излишнего утяжеления конструкции, а крепёжная схема с межцентровым расстоянием 32 мм удобна для типовых монтажных плит. При эксплуатации важно соблюдать точность установки, равномерную затяжку крепежа и защиту рабочей зоны от абразивных загрязнений, чтобы избежать перекоса направляющей и ускоренного износа сопрягаемых элементов.
- Серия: SK.
- Внутренний диаметр d: 10 мм.
- Материал корпуса: алюминий.
- Зажимной винт: M5.
- Длина L: 14 мм; ширина W: 42 мм; высота H: 32,8 мм.
- Высота до оси h: 20 мм.
- Межцентровое расстояние B: 32 мм; диаметр крепёжного отверстия S: 5,5 мм.
- Вес: 0,024 кг; ширина держателя P: 18 мм.

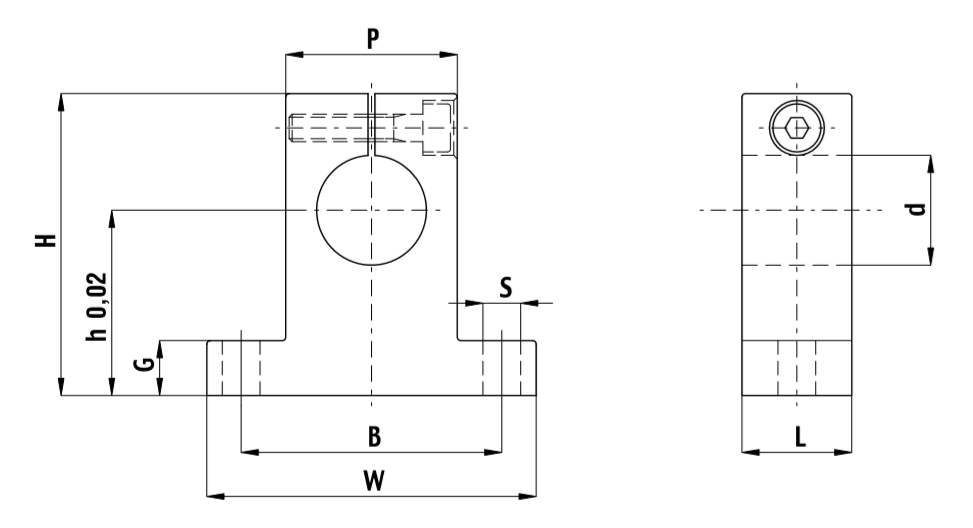

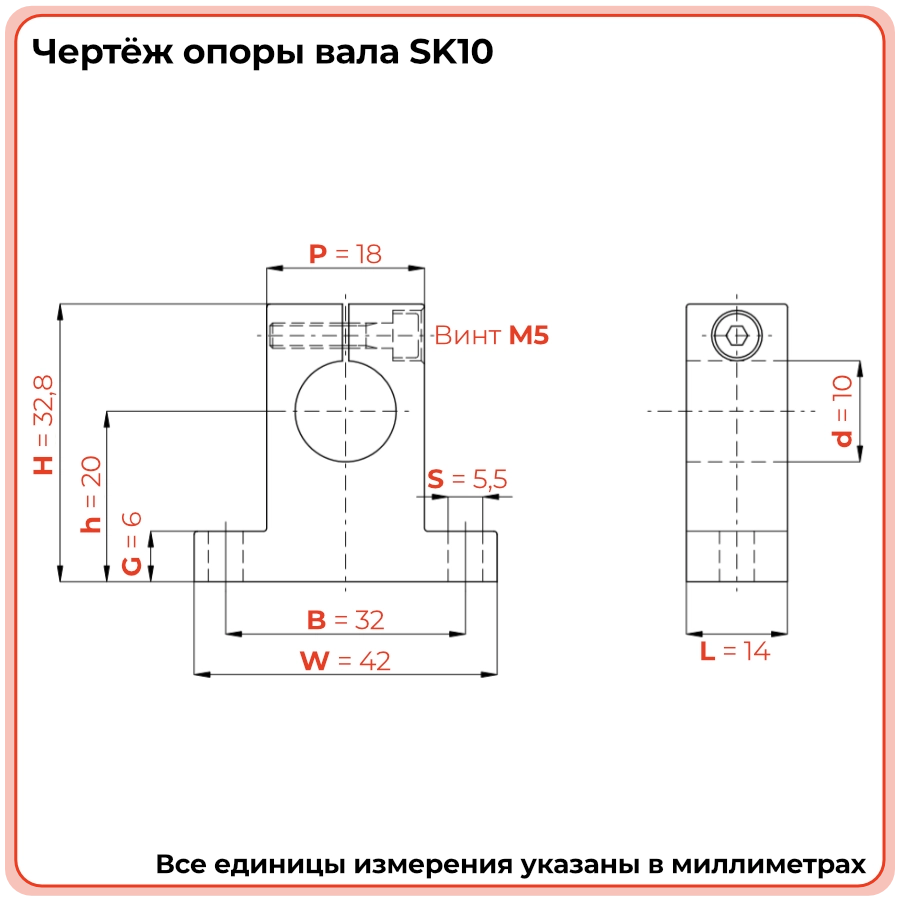

Чертёж опоры вала SK10
Применяемость
SK10TECHNIX чаще всего используется в малогабаритных и средних по жёсткости механизмах, где направляющий вал 10 мм служит опорной базой для линейного перемещения каретки или рабочего органа. Такой типоразмер характерен для настольных станков, гравировальных и лазерных систем, лёгких осей подачи, вспомогательных координатных устройств и автоматизированных модулей, в которых необходимо рационально использовать монтажное пространство без потери точности крепления.
- Компактные станки с ЧПУ и настольные обрабатывающие системы.
- Лазерные и гравировальные установки с круглыми направляющими.
- Небольшие линейные модули и координатные платформы.
- Автоматизированные узлы подачи, перемещения и позиционирования.
- Измерительное, лабораторное и вспомогательное технологическое оборудование.
Аналоги
По серии и принципу исполнения опора SK10TECHNIX соотносится с типовыми опорами SK под вал 10 мм у других производителей линейной техники. Однако при подборе замены необходимо дополнительно проверять габаритные размеры, высоту центра оси, ширину основания и параметры зажима, особенно если узел уже установлен в готовое оборудование.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как монтировать опору SK10TECHNIX на основание?
Опору устанавливают на ровную монтажную поверхность и фиксируют через два крепёжных отверстия. После этого в посадочное отверстие вводят вал 10 мм и зажимают его винтом M5, контролируя положение оси относительно других опор и направляющих элементов. - Подойдёт ли SK10TECHNIX для замены опоры другого бренда с маркировкой SK10?
Во многих случаях такая замена возможна, поскольку сама маркировка обычно указывает на серию и диаметр вала. Тем не менее перед установкой необходимо проверить высоту центра оси, ширину корпуса, межцентровое расстояние креплений и размеры монтажной базы. - Чем SK10 отличается от SK08 и SK12 в пределах одной серии?
Основное отличие заключается в диаметре устанавливаемого вала и связанных с ним геометрических параметрах опоры. SK10 рассчитана именно на вал 10 мм и занимает промежуточное положение между более компактной SK08 и следующей по размеру SK12. - В каких случаях опору лучше заменить целиком, а не использовать повторно?
Полная замена предпочтительна при деформации корпуса, износе зоны зажима, повреждении резьбы под винт или нарушении плоскости основания. Даже небольшой перекос опоры может негативно влиять на ресурс направляющего вала и точность перемещения. - Нуждается ли SK10TECHNIX в регулярном обслуживании?
Специального обслуживания самой опоры не требуется, но рекомендуется периодически проверять затяжку винта и крепежа, а также следить за чистотой зоны установки. Это особенно важно для оборудования, работающего в среде с пылью, стружкой и вибрационными нагрузками.
