О товаре

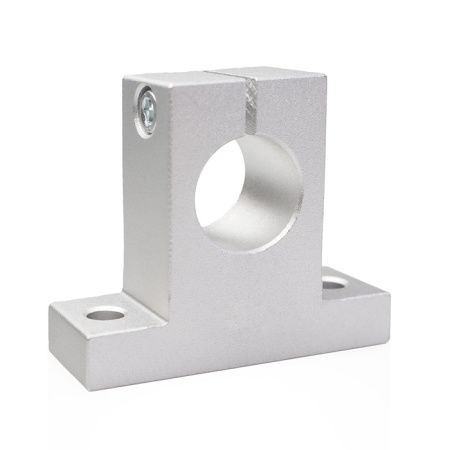

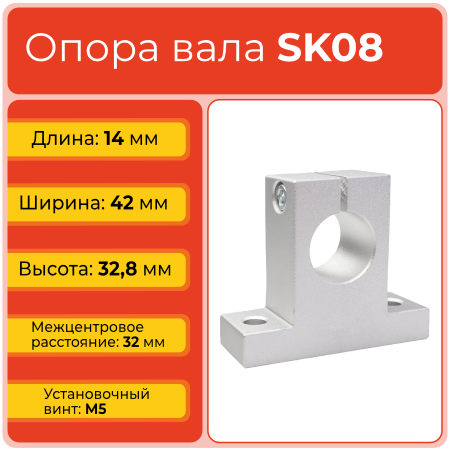

Опора вала SK08TECHNIX — вертикальная алюминиевая опора параллельного крепления для цилиндрических направляющих валов диаметром 8 мм, предназначенная для систем линейного перемещения. Конструкция обеспечивает надёжную фиксацию вала, компенсирует радиальные нагрузки и поддерживает стабильность работы линейных модулей в станках с ЧПУ, 3D-принтерах и промышленной автоматике.
Опора SK08TECHNIX относится к серии SK и выполняет роль промежуточной или концевой опоры направляющего вала в узлах линейного перемещения. Вертикальное параллельное крепление позволяет устанавливать опору на базовую плиту или раму оборудования, обеспечивая точное позиционирование вала и минимальные люфты в системе.
Расшифровка артикула
Обозначение SK08TECHNIX содержит ключевую информацию о типе опоры и её посадочном диаметре. Правильная расшифровка артикула помогает быстро подобрать опору под конкретный вал и избежать ошибок при проектировании или обслуживании узлов линейного перемещения.
- SK — серия вертикальных опор валов с параллельным креплением к базовой поверхности.
- 08 — типоразмер для цилиндрического вала диаметром 8 мм.
- TECHNIX — торговая марка и каталожное исполнение производителя TECHNIX.
Полное обозначение SK08TECHNIX позволяет однозначно идентифицировать опору в составе линейки SK и подобрать её для валов соответствующего диаметра в системах линейного перемещения.

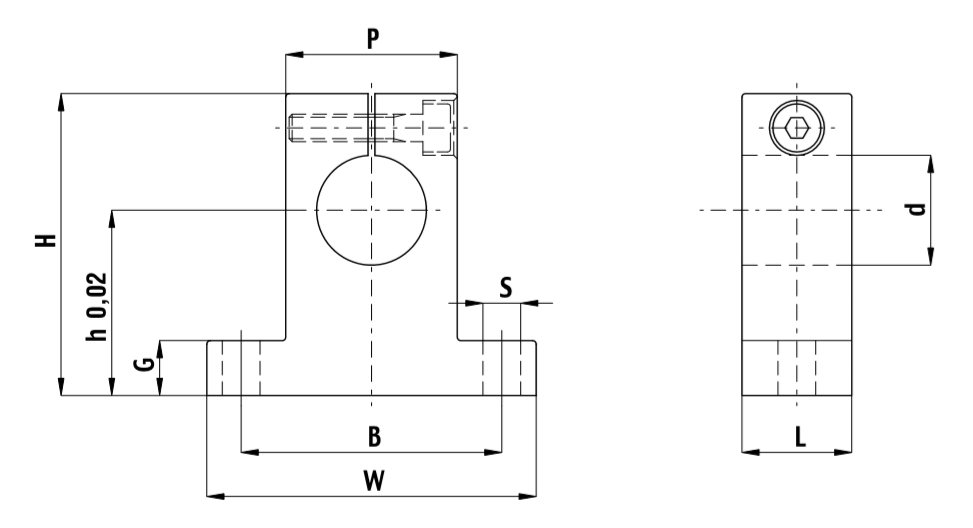

Конструкция и устройство

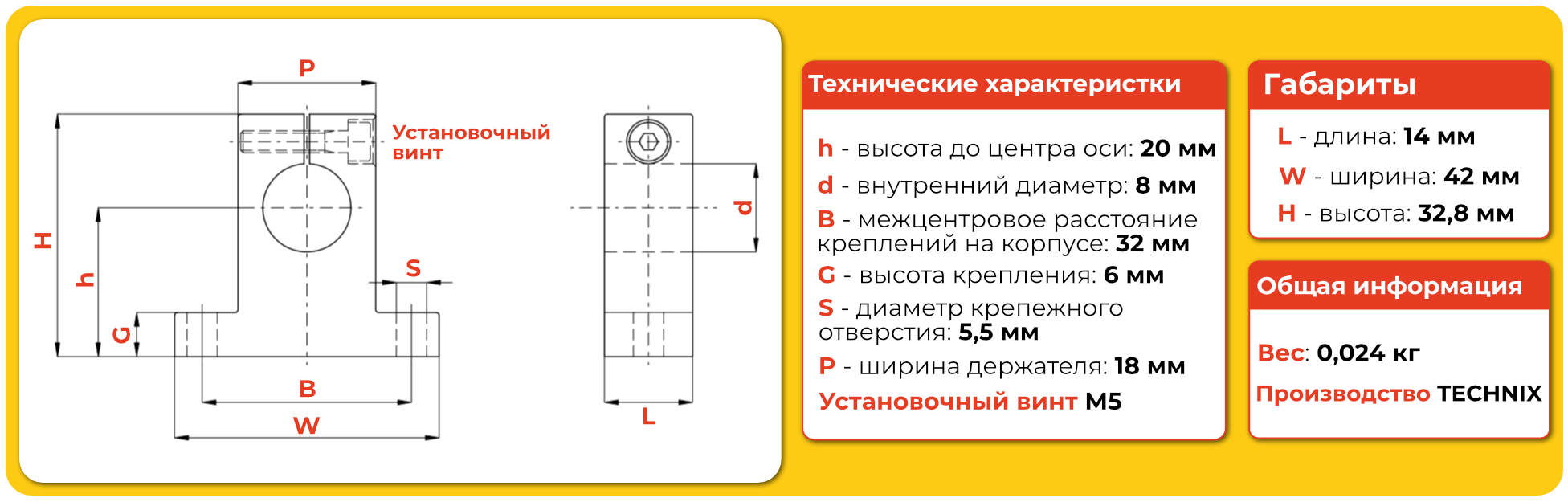

Опора SK08TECHNIX представляет собой компактный алюминиевый корпус вертикального типа с внутренним посадочным отверстием под вал диаметром 8 мм и двумя крепёжными отверстиями для параллельной установки на монтажную поверхность. Конструкция обеспечивает точное центрирование вала, удобное крепление к станине и достаточную жёсткость при работе в составе узлов линейного перемещения.
- Корпус опоры из алюминия с вертикальным параллельным креплением к монтажной поверхности.
- Внутренний диаметр d под вал: 8 мм.
- Установочный винт: M5 для фиксации вала в корпусе опоры.
- Высота корпуса H: 32,8 мм; высота до центра оси h: 20 мм.
- Длина корпуса L: 14 мм; ширина корпуса W: 42 мм.
- Ширина держателя P: 18 мм; межцентровое расстояние креплений B: 32 мм.
- Диаметр крепёжного отверстия S: 5,5 мм; вес опоры: 0,024 кг.
Размерный ряд серии SK
Ниже приведена таблица всех типоразмеров вертикальных опор валов серии SK TECHNIX по данным каталога. Текущий товар SK08TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе узлов линейного перемещения опора SK08TECHNIX выполняет функции вертикальной поддержки цилиндрического вала диаметром 8 мм и обеспечивает его жёсткую фиксацию относительно базовой поверхности. Алюминиевый корпус обладает достаточной прочностью для работы в компактных системах позиционирования и лёгких станках с ЧПУ, обеспечивая минимальные люфты и стабильность перемещения.
- Серия: SK, вертикальная опора вала с параллельным креплением.
- Внутренний диаметр d: 8 мм.
- Материал корпуса: алюминий.
- Установочный винт: M5 для фиксации вала.
- Способ крепления: параллельное вертикальное, монтаж к плите или раме через два отверстия диаметром 5,5 мм.
- Высота корпуса H: 32,8 мм; высота до центра оси h: 20 мм; длина L: 14 мм; ширина W: 42 мм.
- Межцентровое расстояние креплений B: 32 мм; ширина держателя P: 18 мм.
- Рекомендуемые условия эксплуатации: точное позиционирование при монтаже, контроль затяжки установочного винта, защита от абразивной пыли и стружки, отсутствие ударных нагрузок и регулярная проверка состояния фиксации вала.

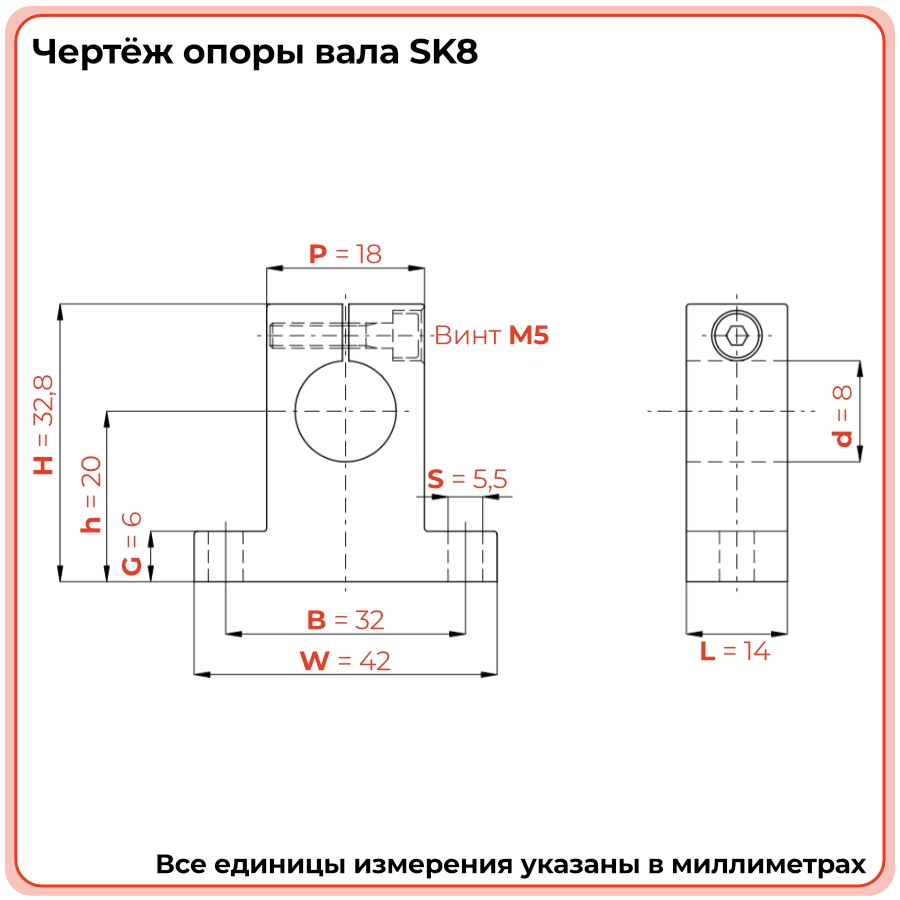

Чертёж опоры вала SK08
Применяемость
Опора вала SK08TECHNIX применяется в компактных и средненагруженных системах линейного перемещения, где используются цилиндрические направляющие валы диаметром 8 мм. Такое решение характерно для настольных станков с ЧПУ, 3D-принтеров, портальных систем, линейных модулей и механизмов точного позиционирования с ограниченным монтажным пространством и требованиями к малому весу конструкции.
- Оси линейного перемещения в компактных станках с ЧПУ и фрезерных установках.
- 3D-принтеры с линейными направляющими валами малого диаметра.
- Небольшие линейные модули, позиционирующие столы и каретки.
- Лёгкие автоматизированные приводы подачи, сборочные и упаковочные установки.
- Лабораторное и измерительное оборудование с требованиями к точному и повторяемому перемещению при умеренных нагрузках.
Аналоги
По функциональному назначению и посадочным параметрам опора SK08TECHNIX соответствует типовым исполнениям вертикальных опор валов диаметром 8 мм с параллельным креплением. На рынке представлено множество аналогичных решений, однако при выборе замены важно сверять внутренний диаметр, высоту до центра оси и межцентровое расстояние креплений.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
-
Как правильно установить опору SK08TECHNIX?
Опору фиксируют к базовой плите или раме через два крепёжных отверстия диаметром 5,5 мм, выровняв её по оси с другими опорами системы. После установки вала его фиксируют установочным винтом M5, контролируя отсутствие перекосов и заеданий при перемещении каретки. -
Можно ли использовать опору SK08 для вала диаметром 7 или 9 мм?
Опора SK08TECHNIX рассчитана строго на вал диаметром 8 мм. Использование валов другого диаметра приведёт к люфтам, перекосам и снижению точности системы линейного перемещения. -
Когда требуется полная замена опоры SK08TECHNIX?
Полная замена рекомендуется при появлении люфта в посадочном отверстии, износе резьбы установочного винта, повреждении корпуса или крепёжных отверстий, а также при нарушении геометрии опоры вследствие механических воздействий. -
Чем SK08 отличается от более крупных опор серии SK?
SK08 рассчитана на вал диаметром 8 мм и применяется в компактных и менее нагруженных системах, тогда как опоры SK10–SK60 работают с валами большего диаметра и рассчитаны на более высокие радиальные нагрузки и жёсткость конструкции. -
Какие требования по обслуживанию узла с опорой SK08?
Рекомендуется регулярно контролировать затяжку установочного винта M5, проверять отсутствие люфта и плавность хода вала, поддерживать чистоту в зоне опоры, защищать узел от абразивной пыли и стружки, а также следовать регламенту обслуживания системы линейного перемещения.
