О товаре

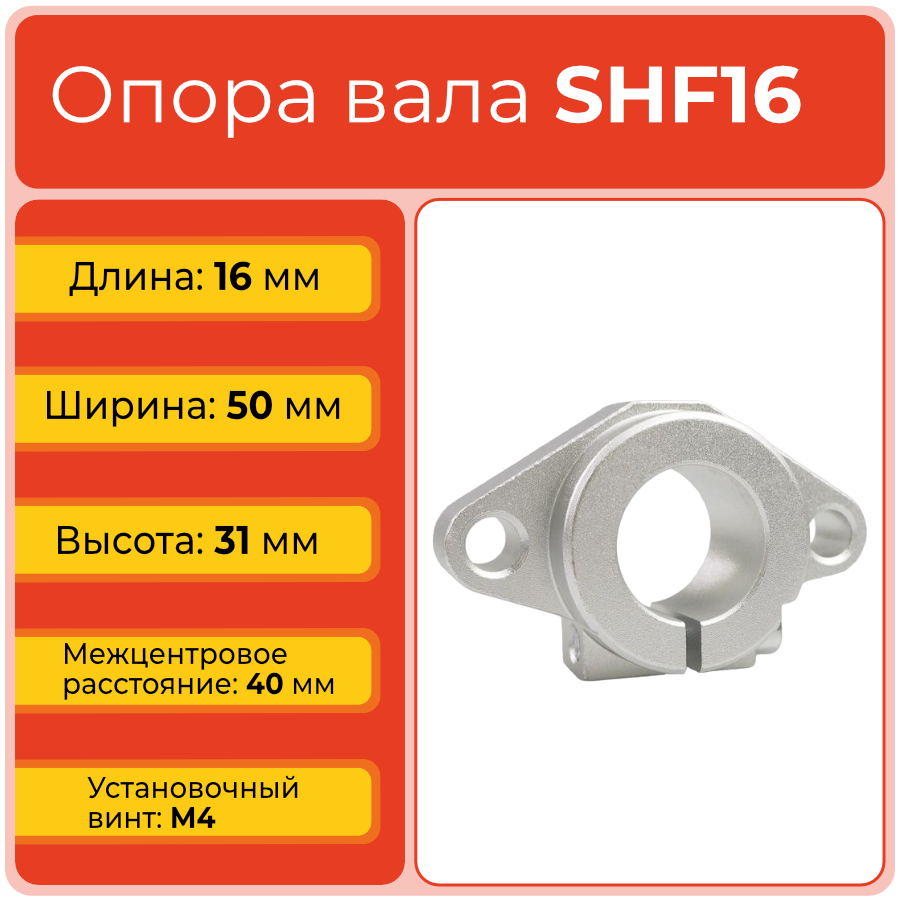

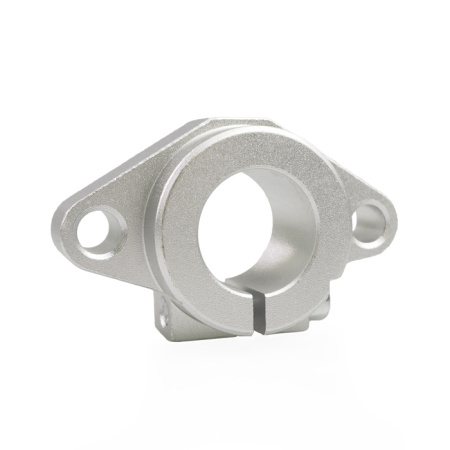

Опора вала SHF16TECHNIX — фланцевая опора для полированного вала диаметром 16 мм, предназначенная для перпендикулярного крепления направляющей к базовой плите. Опора обеспечивает надёжную фиксацию конца вала, поддерживает точную геометрию траектории и повышает стабильность работы систем линейного перемещения.
Опора SHF16TECHNIX относится к серии SHF фланцевых держателей полированных валов и применяется совместно с линейными подшипниками и валами соответствующего диаметра. Корпус из дюралюминия сочетает малый вес и высокую прочность, что удобно для компактных станков с ЧПУ, линейных модулей и лёгких промышленных приводов.
Расшифровка артикула
Обозначение SHF16TECHNIX содержит сведения о типе опоры, диаметре обслуживаемого вала и принадлежности к каталогу TECHNIX. Корректная расшифровка артикула упрощает подбор комплектующих и исключает ошибки при проектировании узлов линейного перемещения.
- SHF — серия фланцевых опор полированных валов перпендикулярного крепления.
- 16 — исполнение для полированного вала с внутренним (посадочным) диаметром 16 мм и длиной корпуса L = 16 мм.
- TECHNIX — каталожное исполнение производителя TECHNIX для систем линейного перемещения и промышленной автоматики.
Полное обозначение SHF16TECHNIX позволяет однозначно идентифицировать опору в линейке серии SHF и подобрать совместимые полированные валы диаметром 16 мм, линейные подшипники и ответные элементы крепления.

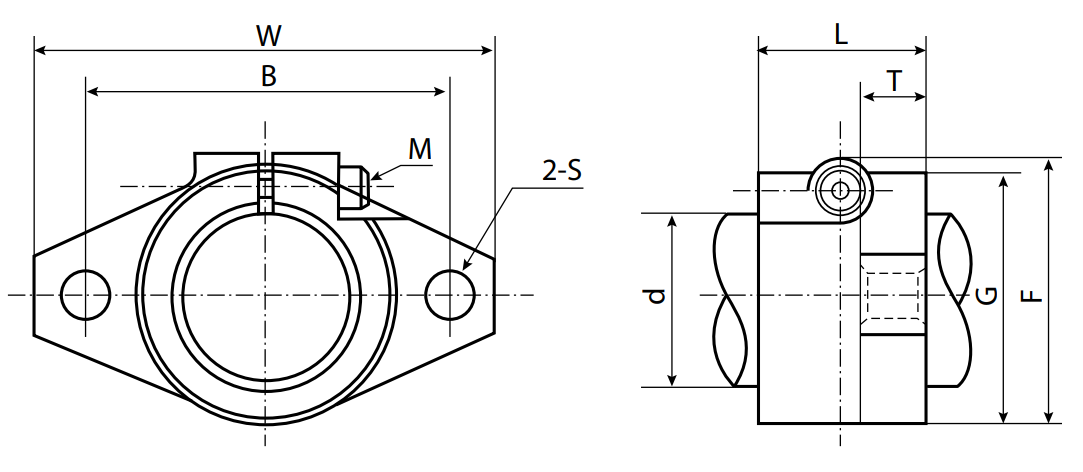

Конструкция и устройство
Опора SHF16TECHNIX представляет собой корпус из дюралюминия с центральным цилиндрическим отверстием под вал 16 мм и фланцем с двумя крепёжными площадками. Конструкция обеспечивает жёсткое крепление опоры к базовой поверхности и надёжную прижимную фиксацию вала установочным винтом, что снижает прогиб и вибрации при работе механизма.
- Корпус опоры из дюралюминия: лёгкий, жёсткий, с повышенной коррозионной стойкостью.
- Внутренний диаметр посадочного отверстия под вал: 16 мм.
- Внешний диаметр D: 28 мм.
- Длина L: 16 мм; ширина корпуса W: 50 мм; высота H: 31 мм.
- Ширина выступа T: 8 мм; межцентровое расстояние крепёжных отверстий B: 40 мм.
- Диаметр крепёжного отверстия S: 5,5 мм; установочный винт: M4.
- Конструкция адаптирована для установки на станины, рамы и монтажные плиты линейных модулей, обеспечивая точное позиционирование и удобный доступ к крепёжным элементам.
Размерный ряд серии SHF
Ниже приведена таблица всех типоразмеров фланцевых опор вала серии SHF TECHNIX по данным каталога. Текущий товар SHF16TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе узла линейного перемещения опора SHF16TECHNIX служит для фиксации и поддержки конца полированного вала диаметром 16 мм, предотвращая его смещение и прогиб при работе механизма. Применение дюралюминия и оптимальные габариты корпуса позволяют использовать опору в компактных и средненагруженных системах линейного перемещения.
- Серия: SHF, фланцевая опора полированного вала перпендикулярного крепления.
- Внутренний диаметр d: 16 мм; внешний диаметр D: 28 мм.
- Длина L: 16 мм; ширина W: 50 мм; высота H: 31 мм.
- Материал корпуса: дюралюминий; ширина выступа T: 8 мм.
- Установочный винт: M4 — прижимная фиксация вала в посадочном отверстии.
- Межцентровое расстояние креплений B: 40 мм; диаметр крепёжного отверстия S: 5,5 мм.
- Вес опоры: около 0,03–0,034 кг.
- Рекомендуется монтаж на ровную жёсткую поверхность, защита опоры от ударных нагрузок и загрязнений, а также регулярный контроль затяжки крепежа и сохранения соосности направляющих.

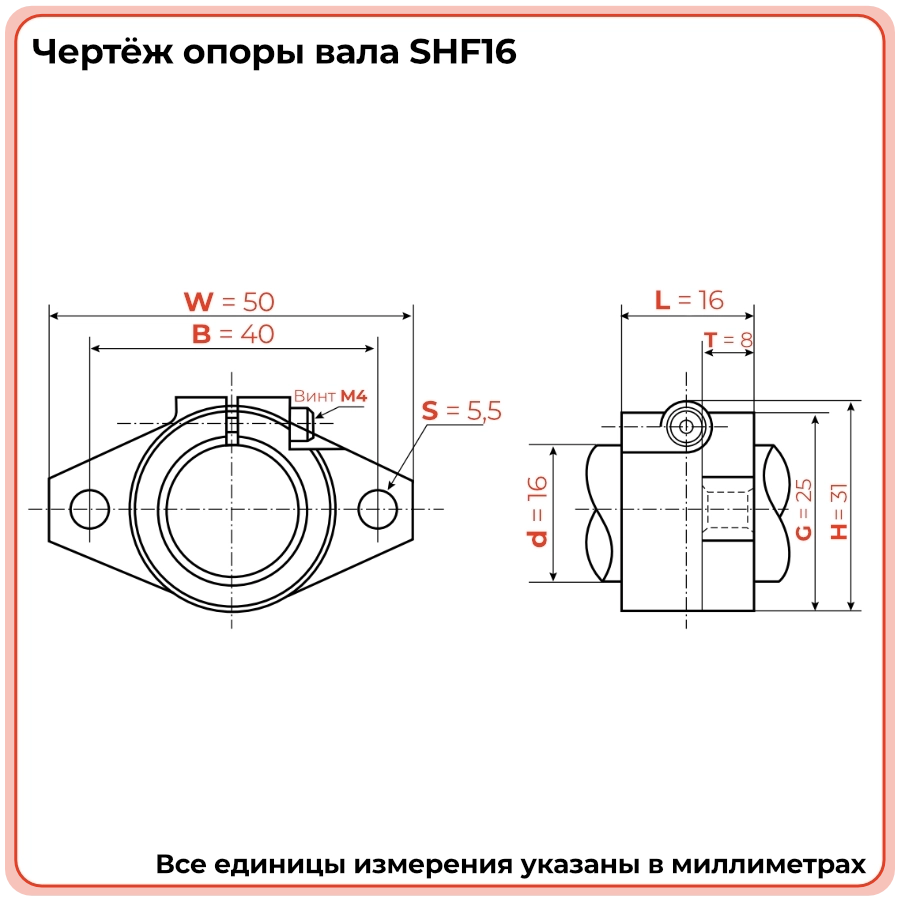

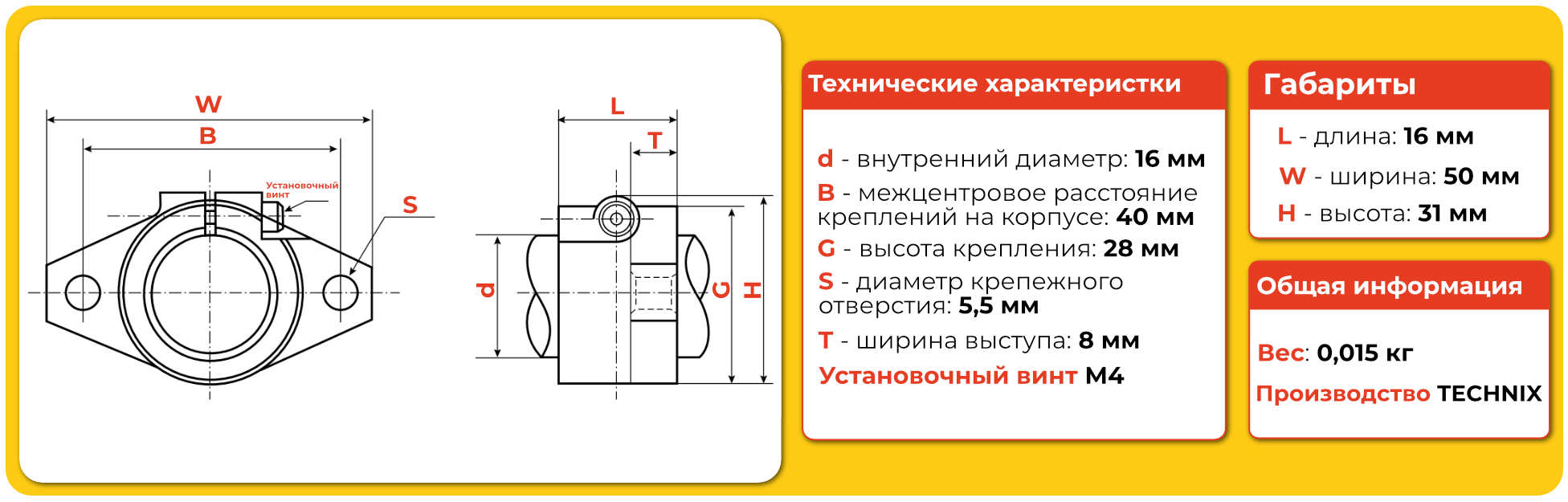

Чертёж опоры вала SHF16
Применяемость
Опора SHF16TECHNIX применяется в системах линейного перемещения с полированными валами диаметром 16 мм, где требуется надёжная фиксация направляющей перпендикулярно монтажной плите при компактных габаритах узла. Такой типоразмер используется в настольных и лёгких станках с ЧПУ, линейных модулях, позиционирующих устройствах и автоматизированных линиях.
- Линейные модули и оси перемещения станков с ЧПУ малой и средней мощности.
- Позиционирующие столы, портальные системы и каретки перемещения.
- Сборочные, испытательные и измерительные стенды с направляющими на полированных валах.
- Автоматизированные и роботизированные механизмы, где важны точность хода и стабильность геометрии направляющих.
- Системы, работающие при умеренных нагрузках, требующие компактного исполнения опор и удобного монтажа.
Аналоги
По функциональному назначению и посадочным параметрам опора SHF16TECHNIX соответствует фланцевым держателям полированных валов диаметром 16 мм, выпускаемым рядом производителей линейной механики. Ниже приведены типовые аналоги со сходной маркировкой и областью применения.
Точное соответствие необходимо дополнительно проверять по каталожным размерам и допускаемым нагрузкам конкретных исполнений.
