О товаре

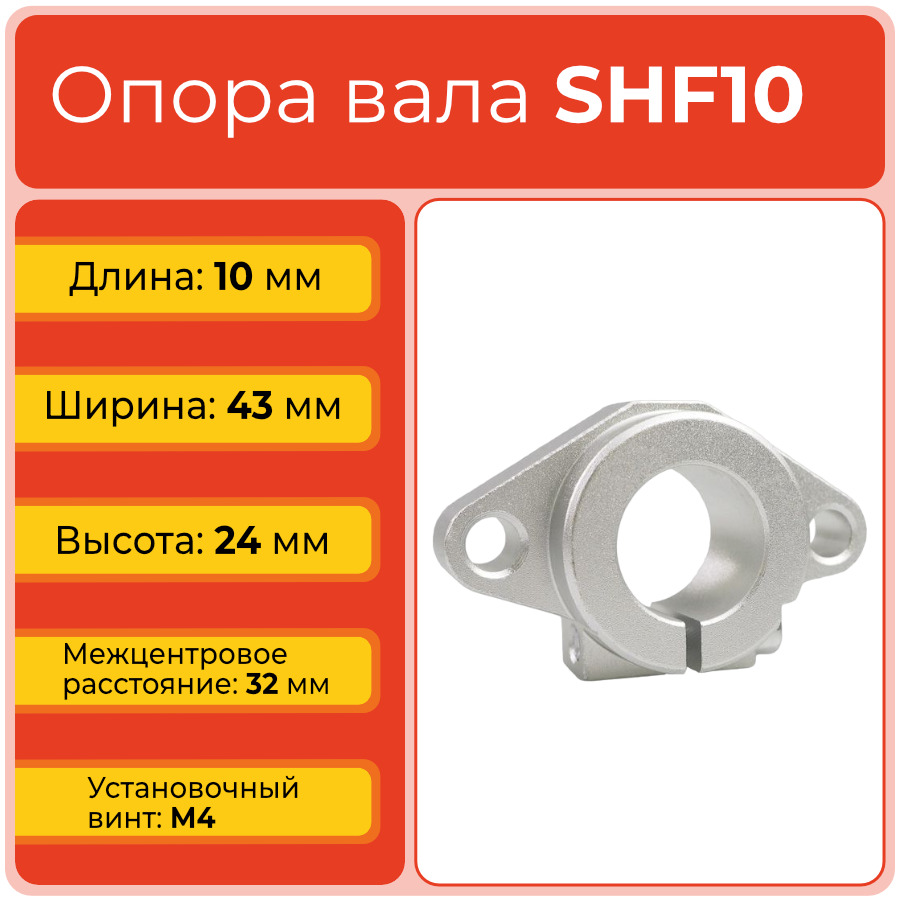

Опора вала SHF10TECHNIX — фланцевая опора для полированного вала диаметром 10 мм, предназначенная для перпендикулярного крепления направляющих в системах линейного перемещения. Узел обеспечивает надёжную фиксацию конца вала, удерживает геометрию направления и повышает стабильность работы механизмов подачи и позиционирования.
Опора SHF10TECHNIX относится к серии SHF фланцевых держателей полированных валов и применяется совместно с линейными подшипниками и валами соответствующего диаметра. Корпус из алюминия сочетает малый вес и достаточную жёсткость, что удобно для компактных станков, линейных модулей и лёгкого промышленного оборудования.
Расшифровка артикула
Обозначение SHF10TECHNIX отражает тип опоры, диаметр обслуживаемого вала и принадлежность к линейке компонентов TECHNIX для систем линейного перемещения. Корректная расшифровка артикула помогает быстро подобрать опору под нужный вал и избежать ошибок при проектировании или обслуживании узла.
- SHF — серия фланцевых опор полированных валов перпендикулярного крепления.
- 10 — исполнение для вала с внутренним диаметром 10 мм и длиной корпуса 10 мм.
- TECHNIX — каталожное исполнение производителя TECHNIX для промышленной автоматики и систем линейного перемещения.
Полное обозначение SHF10TECHNIX позволяет однозначно идентифицировать опору в линейке серии SHF и подобрать совместимые полированные валы, линейные подшипники и элементы крепления.
Конструкция и устройство

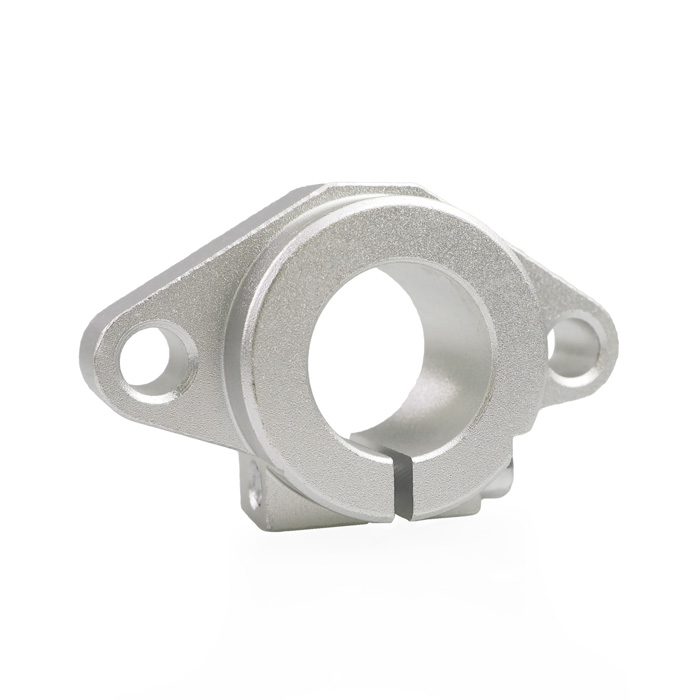

Опора SHF10TECHNIX представляет собой компактный корпус из алюминия с центральным цилиндрическим отверстием под вал 10 мм и фланцем для перпендикулярного крепления к базовой плите. Геометрия корпуса позволяет надёжно зажимать вал, сохранять соосность направляющих и обеспечивать устойчивую работу узла линейного перемещения в ограниченном монтажном пространстве.
- Корпус опоры из алюминия с малым весом и достаточной жёсткостью.
- Внутренний диаметр посадочного отверстия под вал: 10 мм.
- Внешний диаметр D: 20 мм.
- Ширина корпуса W: 43 мм; высота H: 24 мм; длина L: 10 мм.
- Ширина выступа T: 5 мм; межцентровое расстояние креплений B: 32 мм.
- Диаметр крепёжного отверстия S: 5,5 мм; установочный винт: M4.
- Конструкция подходит для монтажа на рамы, станины и монтажные плиты оборудования.
Размерный ряд серии SHF
Ниже приведена таблица всех типоразмеров фланцевых опор вала серии SHF TECHNIX по данным каталога. Текущий товар SHF10TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе узла линейного перемещения опора SHF10TECHNIX служит для фиксации и поддержки конца полированного вала диаметром 10 мм, предотвращая его смещение и прогиб. Геометрические параметры корпуса и креплений подобраны с учётом типовых нагрузок для компактных направляющих, что обеспечивает устойчивую работу узла при соблюдении рекомендаций по монтажу и эксплуатации.
- Серия: SHF, фланцевая опора полированного вала перпендикулярного крепления.
- Внутренний диаметр d: 10 мм; внешний диаметр D: 20 мм.
- Длина L: 10 мм; ширина W: 43 мм; высота H: 24 мм.
- Материал корпуса: алюминий; ширина выступа T: 5 мм.
- Установочный винт: M4.
- Межцентровое расстояние креплений B: 32 мм; диаметр крепёжного отверстия S: 5,5 мм.
- Вес: 0,008 кг.
- Рекомендуется монтаж на жёсткую базовую поверхность с точным позиционированием по оси вала, защита узла от загрязнений и контроль затяжки крепежа в процессе эксплуатации.

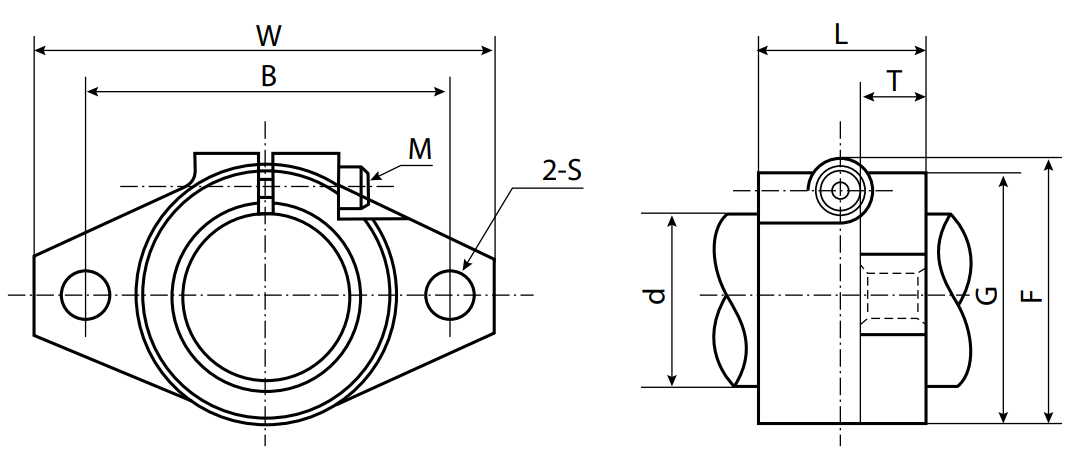

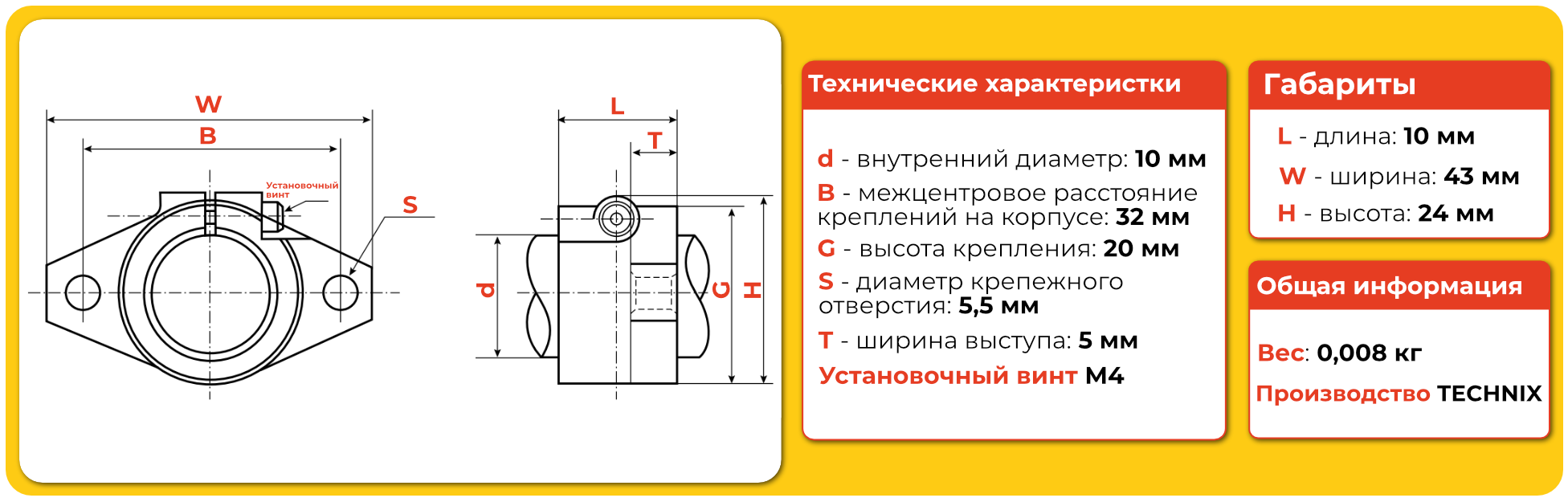

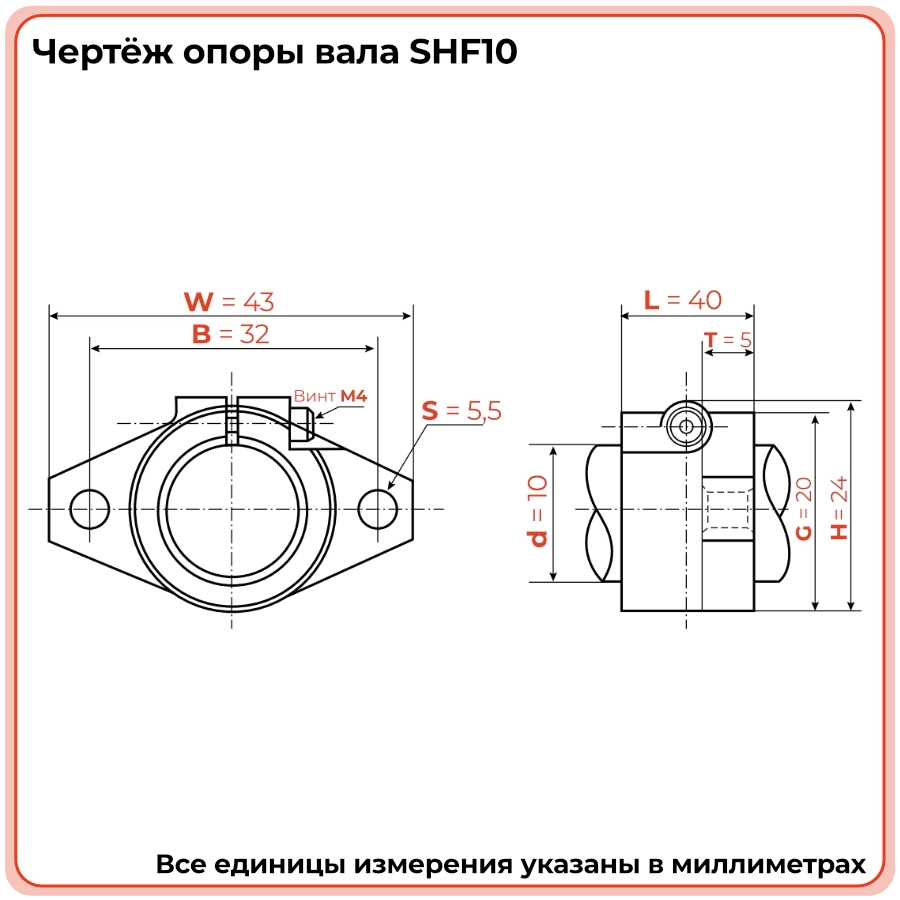

Чертёж опоры вала SHF10
Применяемость
Опора SHF10TECHNIX применяется в компактных системах линейного перемещения, где используются полированные валы диаметром 10 мм и требуется перпендикулярное крепление направляющей к базовой плите. Такое решение характерно для настольных станков с ЧПУ, малогабаритных линейных модулей, лабораторного и лёгкого промышленного оборудования.
- Линейные модули и оси перемещения в компактных станках с ЧПУ.
- Малые портальные системы, позиционеры и лёгкие механизмы подачи.
- Сборочные, испытательные и лабораторные установки.
- Автоматизированные механизмы, где важны точность траектории и компактность узла.
- Системы линейного перемещения с умеренными нагрузками и ограниченным монтажным пространством.
Аналоги
По функциональному назначению и посадочным параметрам опора SHF10TECHNIX соответствует типовым исполнениям фланцевых держателей полированных валов диаметром 10 мм у ряда производителей линейной механики. Ниже приведены распространённые аналоги со схожей маркировкой и областью применения.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно установить опору SHF10TECHNIX?
Опору фиксируют к базовой плите через фланец, выровняв ось отверстия под вал с осью линейных подшипников и ответных опор. Крепёжные винты затягивают равномерно, контролируя отсутствие перекоса и зазоров между опорой и монтажной поверхностью. - Как зафиксировать вал в опоре SHF10TECHNIX?
Полированный вал диаметром 10 мм вставляют в посадочное отверстие до требуемого положения, после чего затягивают установочный винт M4. Не рекомендуется чрезмерно перетягивать крепёж, чтобы избежать деформации вала. - Когда требуется замена опоры SHF10?
Замена требуется при появлении люфта, трещин корпуса, повреждении резьбы установочного винта или крепёжных отверстий, а также при износе посадочного отверстия под вал. - Чем SHF10 отличается от опор большего размера серии SHF?
SHF10 рассчитана на вал диаметром 10 мм и предназначена для более компактных и менее нагруженных систем, тогда как опоры SHF20–SHF60 применяются с более крупными валами и имеют увеличенные габариты корпуса. - Можно ли использовать SHF10TECHNIX с валами других производителей?
Допускается применение с любыми полированными валами диаметром 10 мм при соблюдении допусков по диаметру и качеству поверхности. Перед серийным использованием рекомендуется проверить посадку и отсутствие люфта.
