О товаре

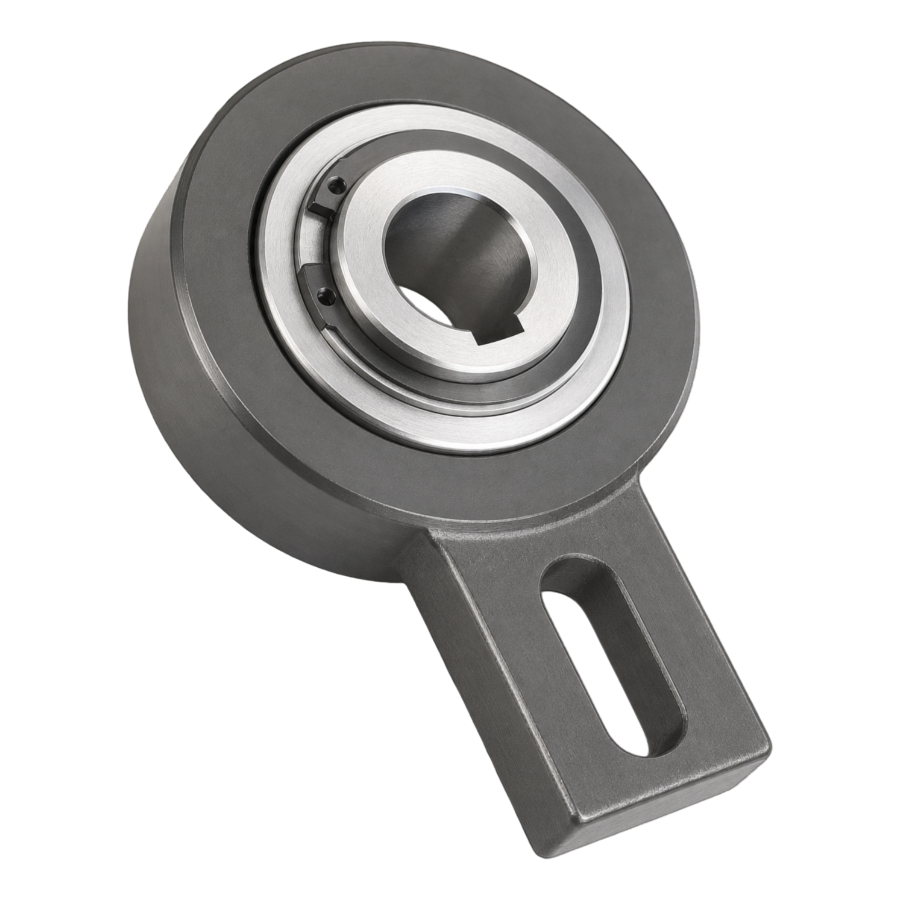

Обгонная муфта AV30 / GV30 — автономный механический модуль свободного хода с интегрированным стопором реверса, спроектированный для односторонней передачи крутящего момента и мгновенной блокировки при попытке обратного вращения. Посадочное отверстие 30 мм и наружный диаметр корпуса 118 мм обеспечивают интеграцию в приводы повышенной мощности, где требуется стабильная работа под нагрузкой до 1250 Н·м. Роликовый механизм расклинивания гарантирует быструю реакцию стопора и сохраняет кинематическую точность узла при частотах до 320 об/мин.
Узел AV30 / GV30 активно монтируется в тяжелых конвейерных трассах, промышленных упаковочных комплексах и машиностроительных агрегатах, где критически важно исключить обратный ход вала при аварийных отключениях или обрывах привода. Полностью автономная схема работы исключает необходимость в подключении к пневмо-, гидро- или электрическим системам управления, упрощая интеграцию и повышая общую надежность оборудования.
Расшифровка артикула
Маркировка AV30 / GV30 сформирована по отраслевому стандарту обозначения автономных муфт и содержит ключевые геометрические параметры для быстрого подбора под конкретный приводной контур.
- GV — серия автономных обгонных муфт роликового типа с функцией одностороннего проскальзывания и встроенным механическим стопором.
- 30 — номинальный внутренний диаметр посадочного отверстия под приводной вал: 30 мм.
Полное заводское обозначение: AV30 / GV30. При комплектации узла рекомендуется сверять допуск вала по h6/h7, направление рабочего вращения и габариты крепежных зон для корректной фиксации стопорной площадки.
Конструкция и устройство
Изделие выполнено в виде неразборного моноблочного корпуса с прецизионно обработанным внутренним кольцом, свободно вращающимся на валу в заданном направлении. Внешняя часть оснащена роликовым механизмом свободного хода и интегрированной монтажной площадкой для жесткой фиксации к станине оборудования. При изменении вектора вращения внутренние элементы мгновенно расклиниваются, передавая реактивный момент на крепежный фланец и полностью блокируя реверс.
- Закрытый автономный корпус серии AV/GV с роликовым механизмом расклинивания.
- Посадочное отверстие d = 30 мм для установки на стандартный приводной вал.

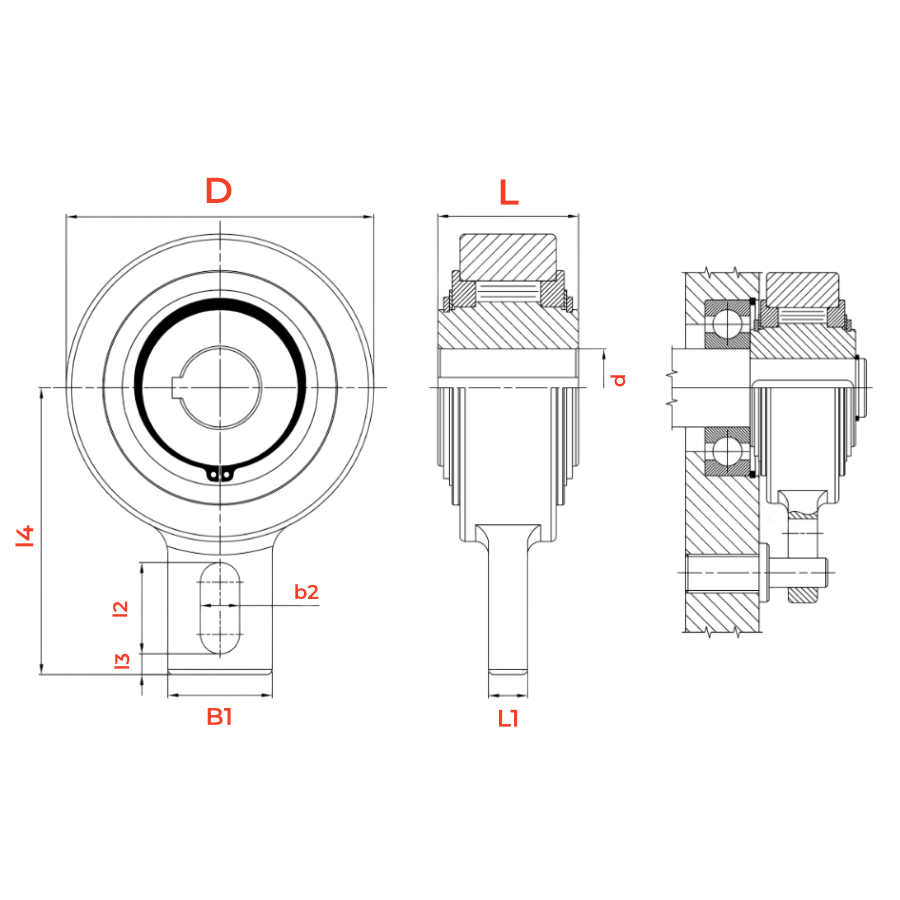

- Внешний диаметр D = 118 мм, общая длина корпуса L = 54 мм для монтажа в узлах средней мощности.
- Крепежная площадка: ширина B1 = 40 мм, длина L1 = 15 мм.
- Настроечный паз: ширина b2 = 15 мм, длина l2 = 35 мм, отступ от торца l3 = 8 мм, расстояние от центра вала до торца втулки l4 = 110 мм.
Размерный ряд серии AV (GV)
В таблице представлены все доступные типоразмеры автономных обгонных муфт серии AV/GV. Текущий артикул GV30 выделен.
Технические параметры и условия эксплуатации
В составе приводного контура муфта AV30 / GV30 обеспечивает однонаправленную передачу механической энергии и мгновенную фиксацию при реверсе. Закрытая конструкция с прецизионной подгонкой внутренних элементов позволяет работать при комбинированных радиально-осевых нагрузках без потери кинематических характеристик. Габариты корпуса и конфигурация крепежных зон адаптированы для установки в типовые узлы конвейерного и упаковочного оборудования повышенной мощности.
- Внутренний диаметр d: 30 мм.
- Внешний диаметр D: 118 мм.
- Длина корпуса L: 54 мм.
- Ширина крепления B1: 40 мм.
- Длина крепления L1: 15 мм.
- Ширина настроечного паза b2: 15 мм.
- Длина настроечного паза l2: 35 мм.
- Отступ паза от торца l3: 8 мм.
- Расстояние от центра вала до торца втулки l4: 110 мм.
- Масса изделия: 3.5 кг.
- Предельная частота вращения nmax: 320 об/мин.
- Номинальный момент Tn: 1250 Н·м.
- Момент сопротивления свободного хода: 1.2 Н·м.
- Рекомендации по эксплуатации: строгое соблюдение соосности посадочного отверстия и вала, исключение попадания абразивных частиц и агрессивных сред, запрет на превышение паспортных оборотов и ударные нагрузки, периодическая проверка затяжки крепежных элементов и состояния роликовых кулачков.
Применяемость
Обгонная муфта AV30 / GV30 предназначена для механизмов с приводными валами диаметром 30 мм и активно интегрируется в конвейерные линии, упаковочное оборудование, машиностроительные агрегаты и системы аварийной защиты. Автономное исполнение позволяет устанавливать узел непосредственно на выходной вал двигателя или редуктора без дополнительного управляющего оборудования, гарантируя мгновенную блокировку при обратном ходе.
- Наклонные и горизонтальные конвейерные трассы, исключающие сползание груза при отключении электропривода.
- Фасовочные, этикировочные и паллетоупаковочные комплексы с требованием к строго одностороннему вращению рабочих органов.
- Промышленные насосные станции, вентиляционные установки и редукторные приводы общего назначения.
- Аварийные стопорные системы в автоматизированных производственных ячейках и линиях сборки.
- Приводные узлы средней и повышенной мощности, где необходима автономная защита от реверса при передаваемом моменте до 1250 Н·м и скорости до 320 об/мин.
Аналоги
По габаритным размерам, посадочному диаметру и функциональному назначению муфта AV30 / GV30 полностью соответствует распространенному европейскому стандарту серии AV/GV и может рассматриваться как прямая замена при совпадении монтажных параметров и характеристик стопорного механизма. Ниже представлены основные отраслевые аналоги.
Перед заменой рекомендуется сверить каталожные чертежи, допуски на посадку вала и предельные нагрузки для обеспечения полной взаимозаменяемости узлов.
Часто задаваемые вопросы
Диаметр вала должен строго соответствовать 30 мм с допуском по h6/h7. Поверхность необходимо очистить от консервационных смазок, проверить на отсутствие задиров и выработки. При монтаже важно обеспечить соосность, зафиксировать муфту в осевом направлении и проверить свободное проскальзывание в рабочем направлении до подачи нагрузки.
Основные симптомы: появление люфта в прямом направлении, задержка блокировки при попытке реверса, металлический стук, повышенный нагрев корпуса и вибрации при работе. В таких случаях необходимо демонтировать узел, проверить состояние кулачков и роликов, при необходимости выполнить замену всего механизма в сборе.
Да, устройство может функционировать только как стопор обратного хода. При этом важно контролировать, чтобы радиальные и осевые нагрузки от вала не превышали паспортные значения, а направление вращения соответствовало заводской маркировке на корпусе.
AV30 / GV30 рассчитана на валы 30 мм при внешнем диаметре 118 мм и длине 54 мм. Она передает момент до 1250 Н·м и выдерживает до 320 об/мин. По сравнению с младшими версиями (GV20–GV25) данная модель обладает увеличенным посадочным отверстием и усиленным роликовым блоком, оптимизированным для приводов повышенной мощности с высокой частотой срабатывания стопора.
Узел совместим с электродвигателями, мотор-редукторами и механическими передачами, имеющими выходной вал 30 мм и рабочую скорость до 320 об/мин. Он успешно интегрируется с конвейерными лентами, шнековыми дозаторами, рольгангами и упаковочными модулями, обеспечивая надежную защиту от обратного хода в системах промышленной автоматизации.
