О товаре

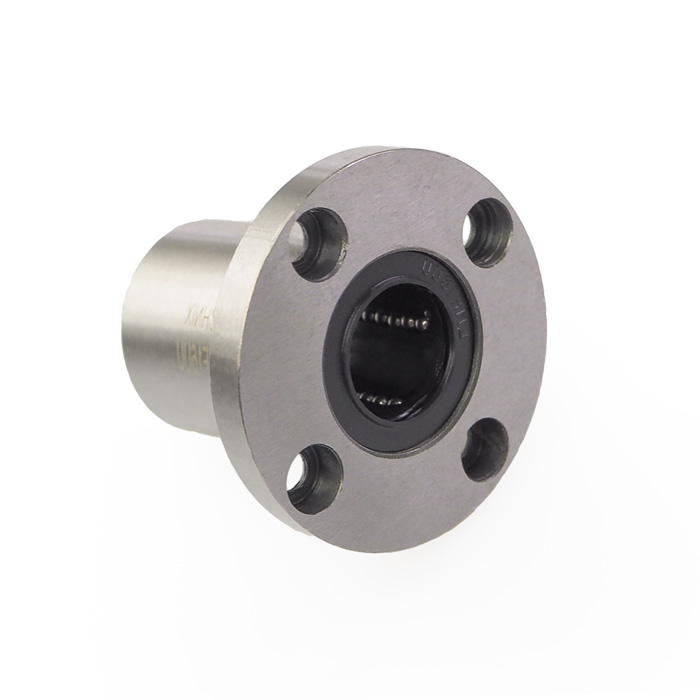

Линейный фланцевый подшипник LMEF30-UU с двусторонним уплотнением для вала ∅30 мм. Тяжёлый типоразмер с повышенной динамической нагрузкой 1560 Н: предназначен для промышленных направляющих узлов с высокой интенсивностью цикла.
Расшифровка артикула
- LME — линейный шариковый подшипник европейской размерности
- F — круглый (цилиндрический) фланец для крепления без корпуса
- 30 — внутренний диаметр посадки на вал: 30 мм
- UU — двусторонние резиновые уплотнения (закрытое исполнение)
Полное обозначение: LMEF30-UU. Альтернативное обозначение по классификации NBS/ISB: KBF30PP.
Конструкция и устройство

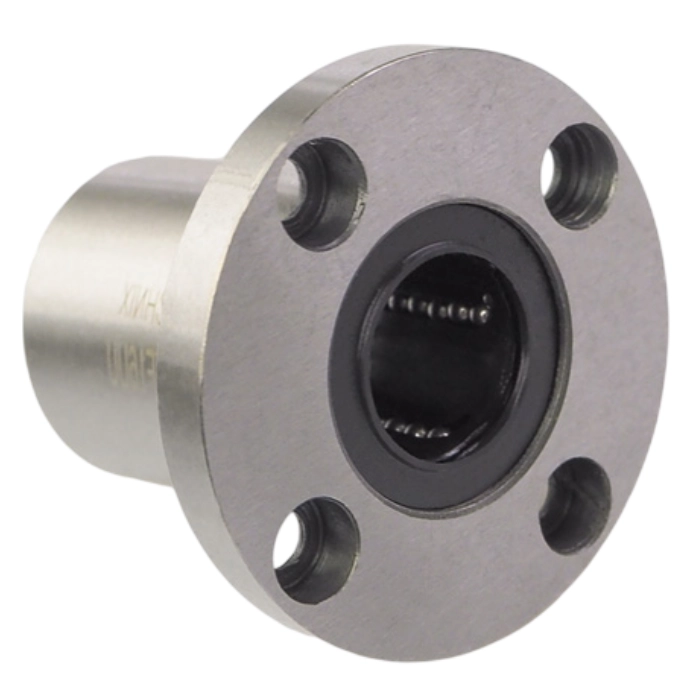

Подшипник состоит из закалённой стальной гильзы, полиамидного сепаратора с 6 рядами рециркулирующих шариков, круглого монтажного фланца с четырьмя крепёжными отверстиями (∅ расположения — 62 мм) и двусторонних резиновых уплотнений (тип UU). Корпус подшипника не предусмотрен — фланец крепится непосредственно к несущей детали. Материал — высокоуглеродистая хромированная сталь.
Размерный ряд серии LMEF-UU
Ниже приведена таблица всех типоразмеров серии. Текущий товар выделен.
| Модель | d, мм | D, мм | L, мм | D1, мм | A (PCD), мм | H, мм | Рядов шариков | C, Н | C0, Н |
|---|---|---|---|---|---|---|---|---|---|
| LMEF12UU | 12 | 22 | 32 | 42 | 32 | 6 | 4 | 500 | 770 |
| LMEF16UU | 16 | 26 | 36 | 46 | 36 | 6 | 5 | 570 | 890 |
| LMEF20UU | 20 | 32 | 45 | 54 | 43 | 8 | 5 | 860 | 1370 |
| LMEF25UU | 25 | 40 | 58 | 62 | 51 | 8 | 6 | 980 | 1560 |
| LMEF30UU | 30 | 47 | 68 | 76 | 62 | 10 | 6 | 1560 | 2740 |
| LMEF40UU | 40 | 62 | 80 | 98 | 80 | 13 | 6 | 2150 | 4010 |
| LMEF50UU | 50 | 75 | 100 | 112 | 94 | 13 | 6 | 3820 | 7930 |
| LMEF60UU | 60 | 90 | 125 | 134 | 112 | 18 | 6 | 4700 | 9990 |
Технические параметры и условия эксплуатации
Подшипник работает по 6-контурной схеме рециркуляции шариков с высокой нагрузкой на каждый контур. Динамическая нагрузка — 1560 Н, статическая — 2740 Н. Уплотнения UU в сочетании с жёсткой стальной гильзой обеспечивают надёжную работу при высоких циклических нагрузках и температуре до +80°C. Рабочий диапазон температур: от −20°C до +80°C. Смазка закладывается при монтаже; материал — высокоуглеродистая хромированная сталь.

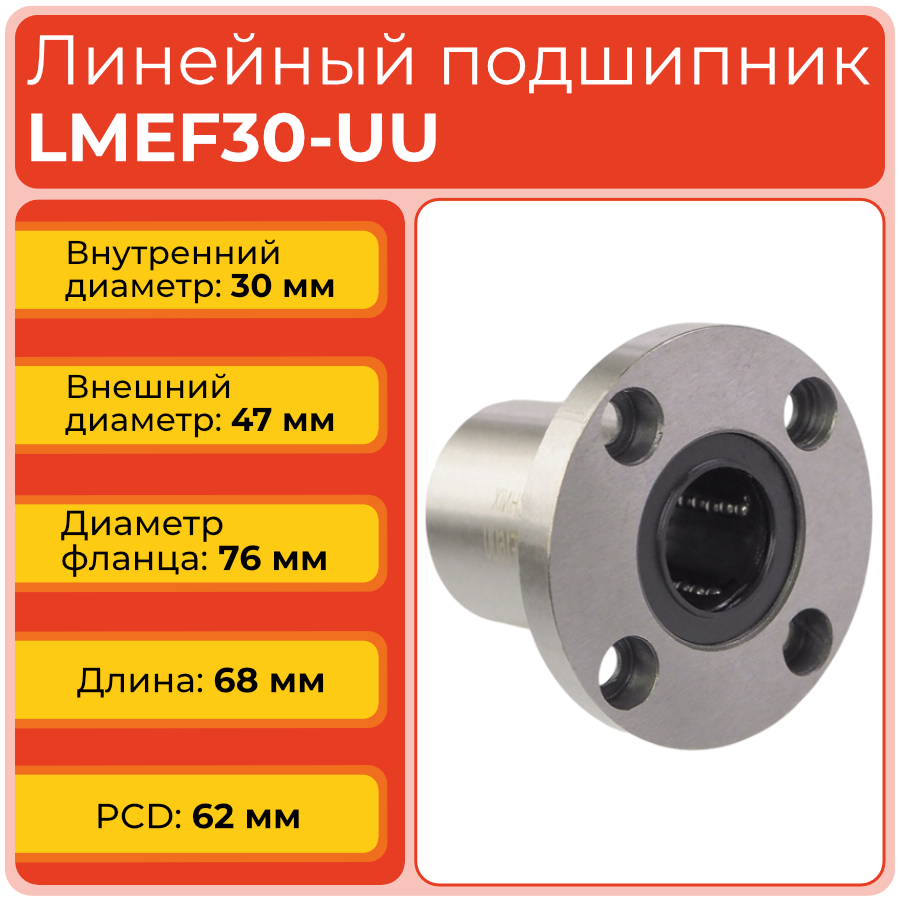

- Внутренний диаметр (d): 30 мм
- Наружный диаметр (D): 47 мм
- Длина (L): 68 мм
- Внешний диаметр крепёжной площадки (D1): 76 мм
- Диаметр расположения крепёжных отверстий (A/PCD): 62 мм
- Толщина крепёжной площадки (H): 10 мм

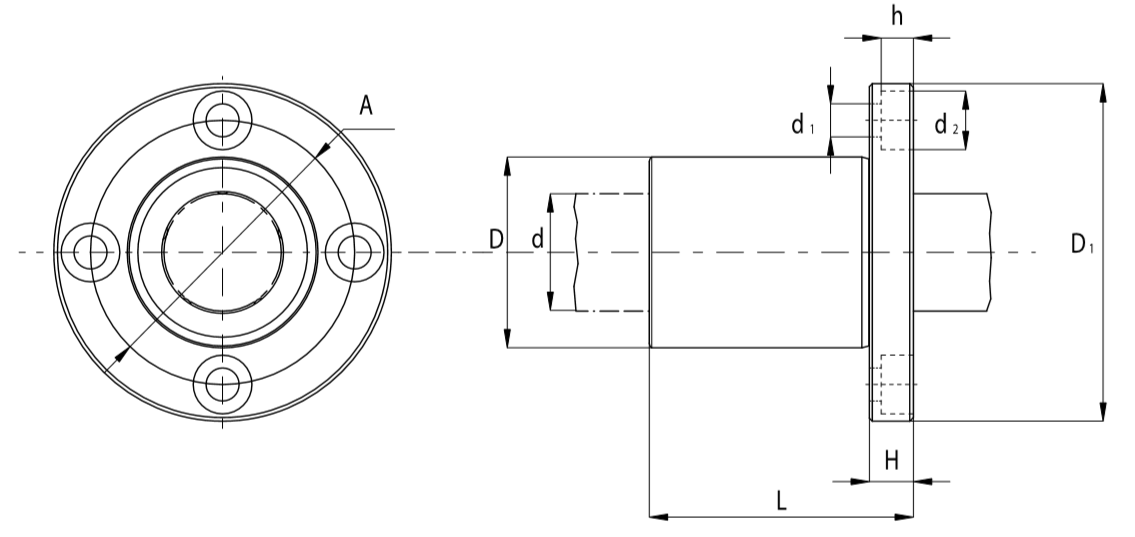

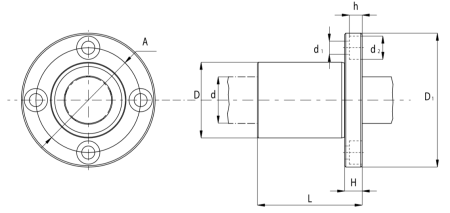

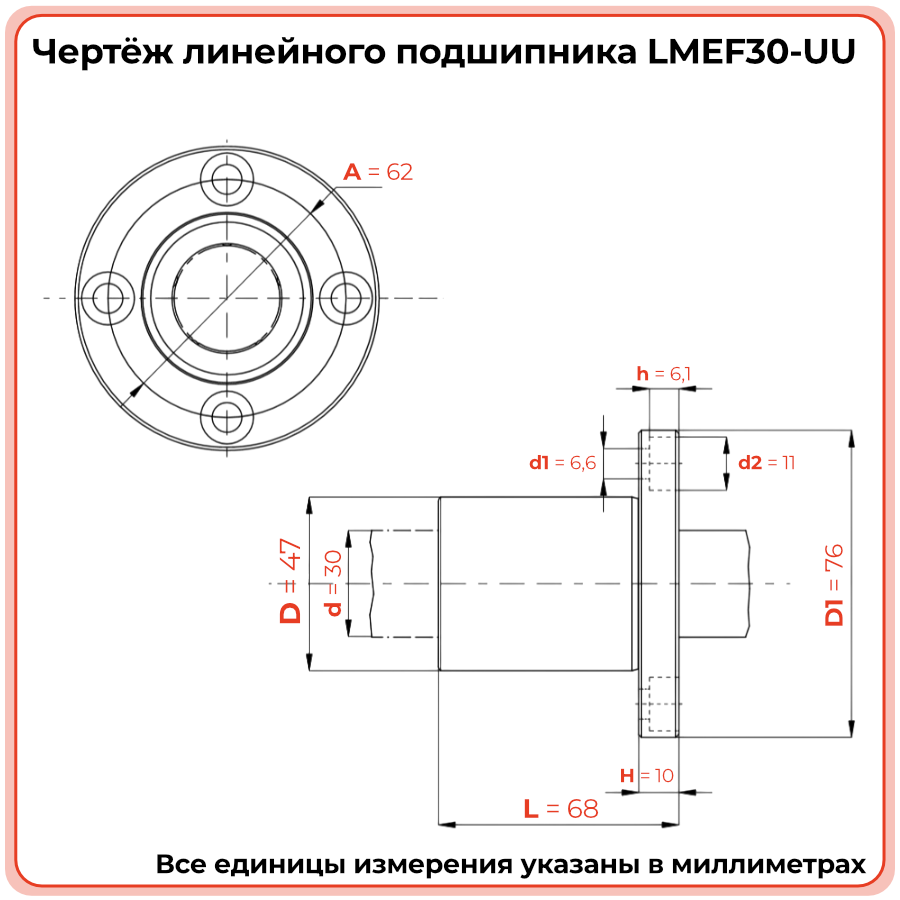

- d1 × d2 × h (крепёжные отверстия): 6,6 х 11 х 6,1 мм
- Количество рядов рециркуляции: 6
- Динамическая нагрузка (C): 1560 Н
- Статическая нагрузка (C0): 2740 Н
- Рабочая температура: от −20°C до +80°C
- Материал: высокоуглеродистая хромированная сталь
- Уплотнение: двустороннее резиновое (тип UU)
Применяемость
Подшипник LMEF30-UU предназначен для тяжёлых осей перемещения с валами ∅30 мм в станках, обрабатывающих центрах и промышленных манипуляторах. Его применение оправдано в узлах с высокими циклическими нагрузками, где требуются надёжная фиксация фланцем и долгий межсервисный интервал.
- Тяжёлые обрабатывающие центры и расточные станки
- Промышленные роботы с высокой грузоподъёмностью
- Прессы и штамповочные линии
- Системы автоматической загрузки/выгрузки деталей
- Агрегатные станки и специальные установки
Аналоги
Подшипник LMEF30-UU (TECHNIX) является полным аналогом следующих изделий по ISO:
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS / ISB | KBF30PP | Полный аналог |
| NTN | BBER30UU | Полный аналог |
| SNR | BBERS30UU | Полный аналог |
| Samick | LMEF30UU | Полный аналог |
| ITJ | LMEF 30 UU | Полный аналог* |
*Точное соответствие необходимо подтверждать по каталожным размерам d, D, L, D1, A, H и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно установить LMEF30-UU?
Перед монтажом убедитесь, что вал имеет диаметр 30 мм с допуском h6/g6 и шероховатость поверхности не хуже Ra 0,4. Надвигайте подшипник на вал без перекоса, без применения ударных инструментов. Закрепите фланец к несущей плите четырьмя болтами с равномерной затяжкой. Перед вводом в эксплуатацию заложите пластичную смазку типа литол-24, ЦИАТИМ-201 или Mobilux EP 2. - Как определить, что подшипник требует замены?
Признаки износа: появление радиального или осевого люфта, повышенный шум и вибрация при движении, затруднённый или рывковый ход каретки, следы питтинга или коррозии на дорожках качения и шариках. При обнаружении хотя бы одного признака рекомендуется плановая замена. Периодичность профилактического осмотра — каждые 500–1000 часов наработки. - Чем LMEF30-UU отличается от LMEF30L-UU?
LMEF30L-UU — удлинённая версия с увеличенным числом рабочих шариков. Повышенная длина тела подшипника обеспечивает рост нагрузочной способности, что актуально в узлах с высокими ударными нагрузками. Присоединительные размеры фланца совпадают, замена производится без конструктивных изменений. - Совместим ли LMEF30-UU с аналогами NBS, SKF, INA?
Да. Серия LMEF-UU стандартизирована по ISO и совместима с KBF30PP (NBS/ISB), KBS30PP (INA), LBAS30-2LS (SKF) и LMEF30UU (Samick). Посадочные и присоединительные размеры идентичны — замена производится без доработки корпусных деталей. - Нужна ли дополнительная смазка при эксплуатации?
Подшипник поставляется с заводской закладкой смазки. В нормальных условиях работы дополнительная смазка вносится каждые 300–600 часов. При повышенном загрязнении или ударных нагрузках — каждые 100–200 часов. Рекомендуемые смазки: литол-24, ЦИАТИМ-201, Mobilux EP 2.
