О товаре
Линейный подшипник LMEF16-UU с круглым фланцем и уплотнением UU для вала ∅16 мм. Оптимальный выбор для средних осей автоматизированного оборудования — плоттеров, подающих кареток и приводных направляющих.
Расшифровка артикула
- LME — линейный шариковый подшипник европейской размерности
- F — круглый (цилиндрический) фланец для крепления без корпуса
- 16 — внутренний диаметр посадки на вал: 16 мм
- UU — двусторонние резиновые уплотнения (закрытое исполнение)
Полное обозначение: LMEF16-UU. Альтернативное обозначение по классификации NBS/ISB: KBF16PP.
Конструкция и устройство

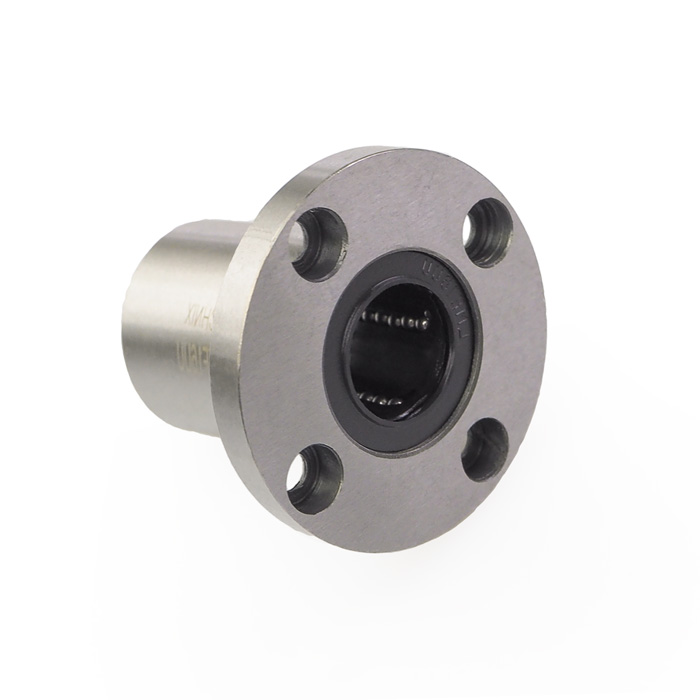

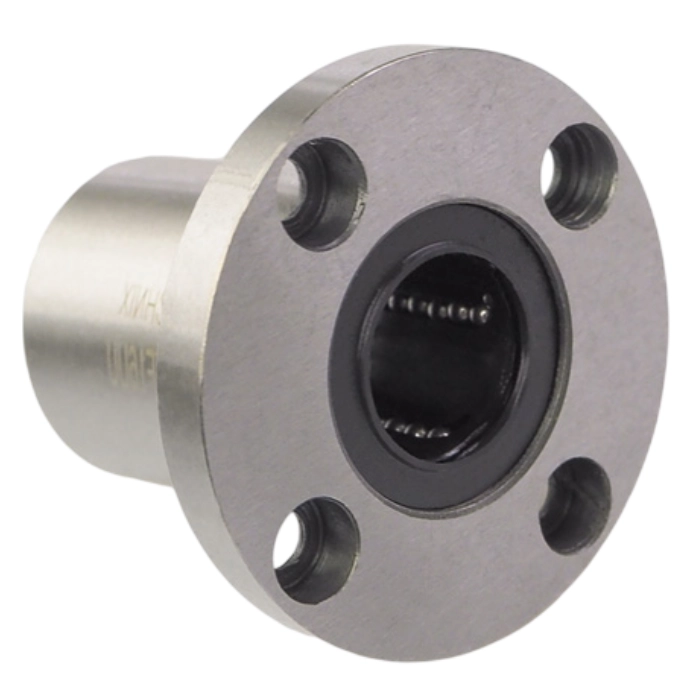

Подшипник состоит из закалённой стальной гильзы, полиамидного сепаратора с 5 рядами рециркулирующих шариков, круглого монтажного фланца с четырьмя крепёжными отверстиями (∅ расположения — 36 мм) и двусторонних резиновых уплотнений (тип UU). Корпус подшипника не предусмотрен — фланец крепится непосредственно к несущей детали. Материал — высокоуглеродистая хромированная сталь.
Размерный ряд серии LMEF-UU
Ниже приведена таблица всех типоразмеров серии. Текущий товар выделен.

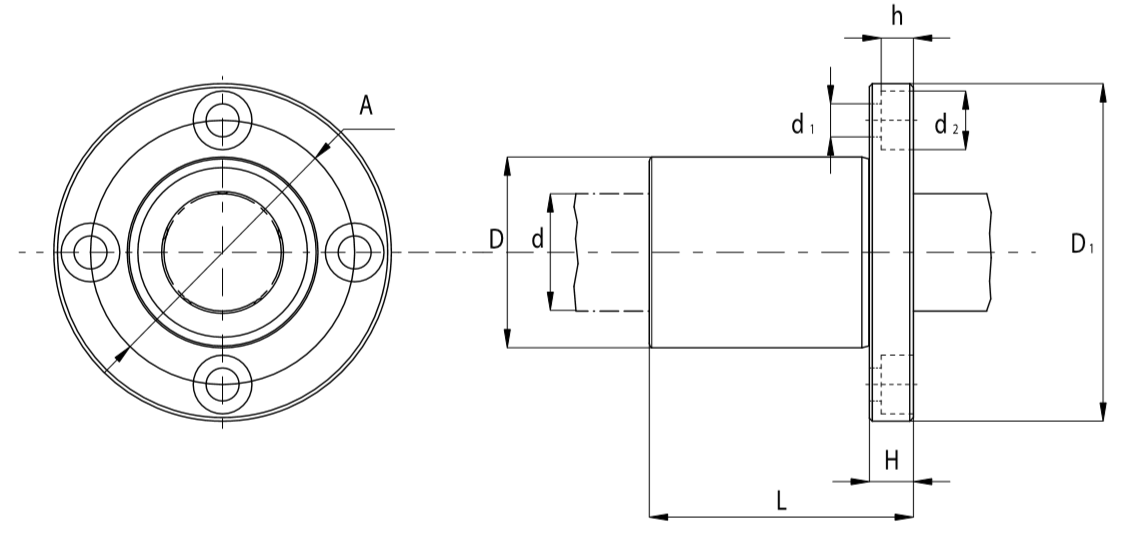

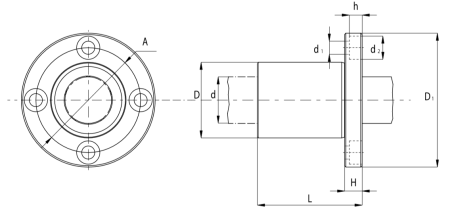

| Модель | d, мм | D, мм | L, мм | D1, мм | A (PCD), мм | H, мм | Рядов шариков | C, Н | C0, Н |
|---|---|---|---|---|---|---|---|---|---|
| LMEF12UU | 12 | 22 | 32 | 42 | 32 | 6 | 4 | 500 | 770 |
| LMEF16UU | 16 | 26 | 36 | 46 | 36 | 6 | 5 | 570 | 890 |
| LMEF20UU | 20 | 32 | 45 | 54 | 43 | 8 | 5 | 860 | 1370 |
| LMEF25UU | 25 | 40 | 58 | 62 | 51 | 8 | 6 | 980 | 1560 |
| LMEF30UU | 30 | 47 | 68 | 76 | 62 | 10 | 6 | 1560 | 2740 |
| LMEF40UU | 40 | 62 | 80 | 98 | 80 | 13 | 6 | 2150 | 4010 |
| LMEF50UU | 50 | 75 | 100 | 112 | 94 | 13 | 6 | 3820 | 7930 |
| LMEF60UU | 60 | 90 | 125 | 134 | 112 | 18 | 6 | 4700 | 9990 |
Технические параметры и условия эксплуатации
Подшипник реализует схему рециркуляции шариков по 5 замкнутым контурам, что увеличивает равномерность распределения нагрузки по длине. Динамическая грузоподъёмность — 570 Н, статическая — 890 Н. Двустороннее уплотнение UU обеспечивает работу в запылённых и влажных условиях без потери ресурса. Рабочий диапазон температур: от −20°C до +80°C. Смазка закладывается при монтаже; материал — высокоуглеродистая хромированная сталь.

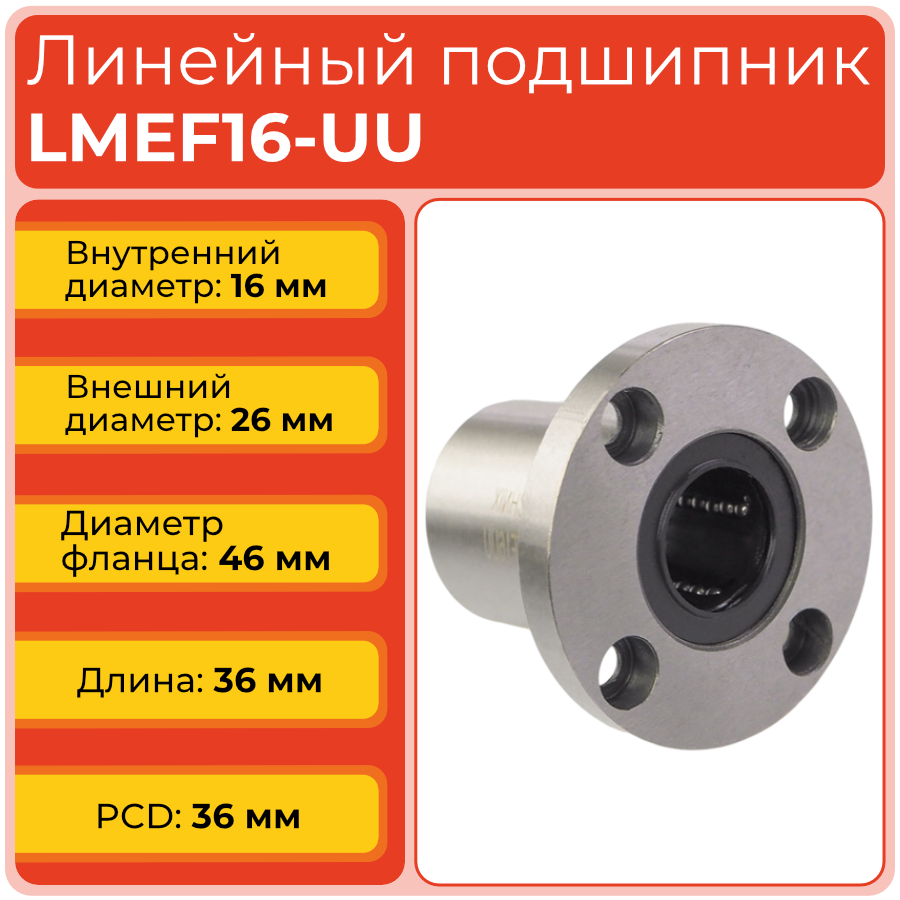

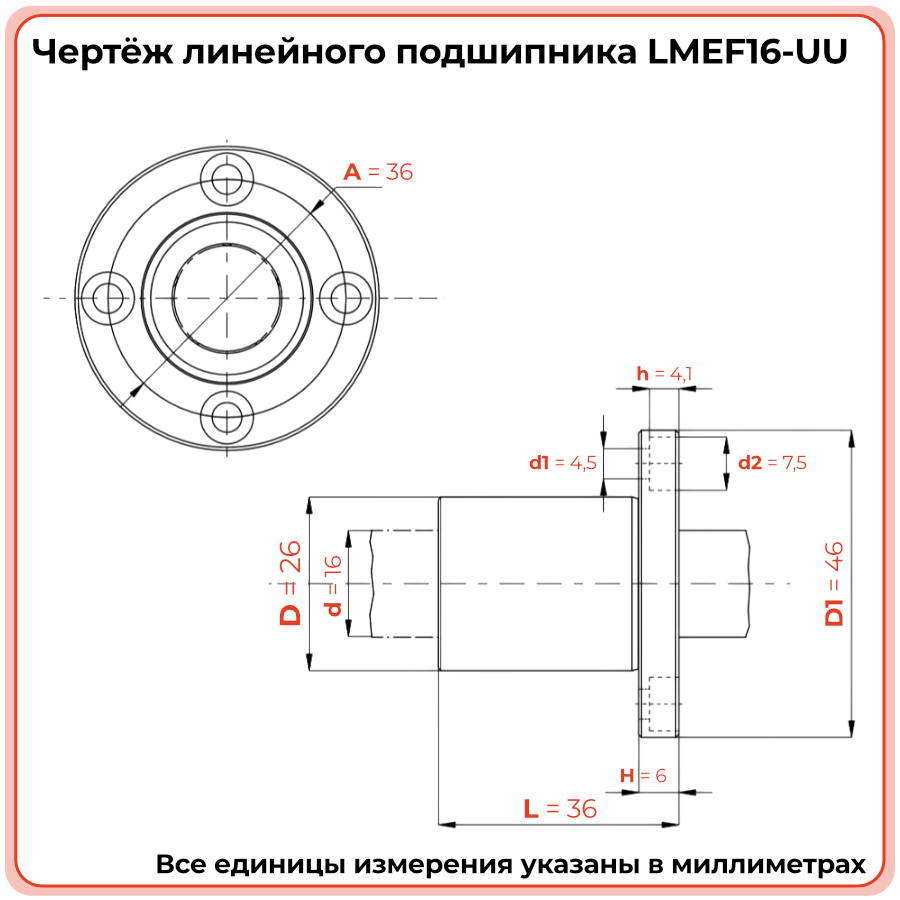

- Внутренний диаметр (d): 16 мм
- Наружный диаметр (D): 26 мм
- Длина (L): 36 мм
- Внешний диаметр крепёжной площадки (D1): 46 мм
- Диаметр расположения крепёжных отверстий (A/PCD): 36 мм
- Толщина крепёжной площадки (H): 6 мм
- d1 × d2 × h (крепёжные отверстия): 4,5 х 7,5 х 4,1 мм
- Количество рядов рециркуляции: 5
- Динамическая нагрузка (C): 570 Н
- Статическая нагрузка (C0): 890 Н
- Рабочая температура: от −20°C до +80°C
- Материал: высокоуглеродистая хромированная сталь
- Уплотнение: двустороннее резиновое (тип UU)
Применяемость
Подшипник LMEF16-UU применяется в системах линейного перемещения средней нагрузки с валами ∅16 мм. Фланец с четырьмя отверстиями обеспечивает простой монтаж непосредственно к несущей плите или профилю без дополнительных корпусов и адаптеров. Пылезащитное уплотнение позволяет использовать изделие в производственных условиях с умеренным загрязнением.
- Станки с ЧПУ и обрабатывающие центры
- Плоттеры, режущие каретки, подающие устройства
- Промышленные роботы и манипуляторы
- Упаковочные и маркировочные линии
- Системы автоматической подачи заготовок
Аналоги
Подшипник LMEF16-UU (TECHNIX) является полным аналогом следующих изделий по ISO:
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS / ISB | KBF16PP | Полный аналог |
| NTN | BBER16UU | Полный аналог |
| SNR | BBERS16UU | Полный аналог |
| Samick | LMEF16UU | Полный аналог |
| ITJ | LMEF 16 UU | Полный аналог* |
*Точное соответствие необходимо подтверждать по каталожным размерам d, D, L, D1, A, H и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно установить LMEF16-UU?
Перед монтажом убедитесь, что вал имеет диаметр 16 мм с допуском h6/g6 и шероховатость поверхности не хуже Ra 0,4. Надвигайте подшипник на вал без перекоса, без применения ударных инструментов. Закрепите фланец к несущей плите четырьмя болтами с равномерной затяжкой. Перед вводом в эксплуатацию заложите пластичную смазку типа литол-24, ЦИАТИМ-201 или Mobilux EP 2. - Как определить, что подшипник требует замены?
Признаки износа: появление радиального или осевого люфта, повышенный шум и вибрация при движении, затруднённый или рывковый ход каретки, следы питтинга или коррозии на дорожках качения и шариках. При обнаружении хотя бы одного признака рекомендуется плановая замена. Периодичность профилактического осмотра — каждые 500–1000 часов наработки. - Чем LMEF16-UU отличается от LMEF16L-UU?
LMEF16L-UU — удлинённая версия того же типоразмера. За счёт большей длины тела подшипника возрастают динамическая и статическая нагрузочная способность при сохранении идентичных монтажных размеров фланца. Рекомендуется при необходимости повышения несущей способности без изменения диаметра вала. - Совместим ли LMEF16-UU с аналогами NBS, SKF, INA?
Да. Серия LMEF-UU стандартизирована по ISO и совместима с KBF16PP (NBS/ISB), KBS16PP (INA), LBAS16-2LS (SKF) и LMEF16UU (Samick). Посадочные и присоединительные размеры идентичны — замена производится без доработки корпусных деталей. - Нужна ли дополнительная смазка при эксплуатации?
Подшипник поставляется с заводской закладкой смазки. В нормальных условиях работы дополнительная смазка вносится каждые 500–800 часов. При повышенном загрязнении или ударных нагрузках — каждые 200–300 часов. Рекомендуемые смазки: литол-24, ЦИАТИМ-201, Mobilux EP 2.
