О товаре

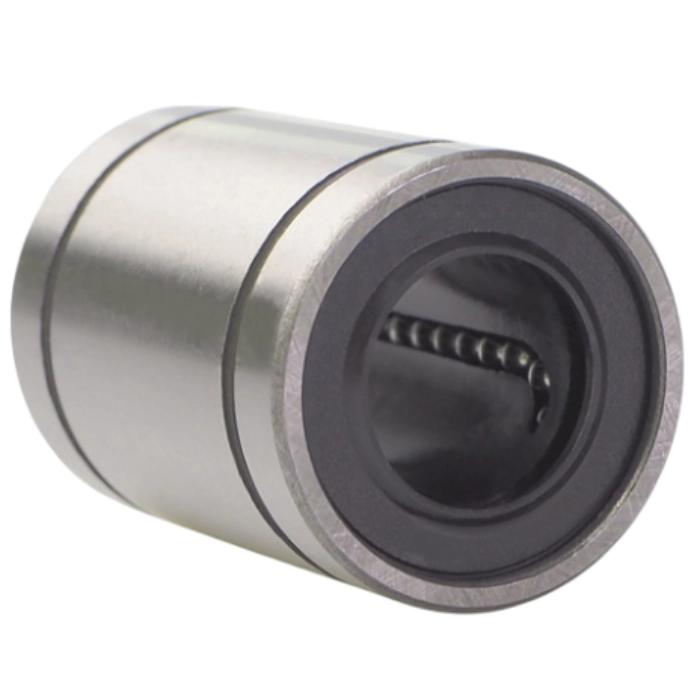

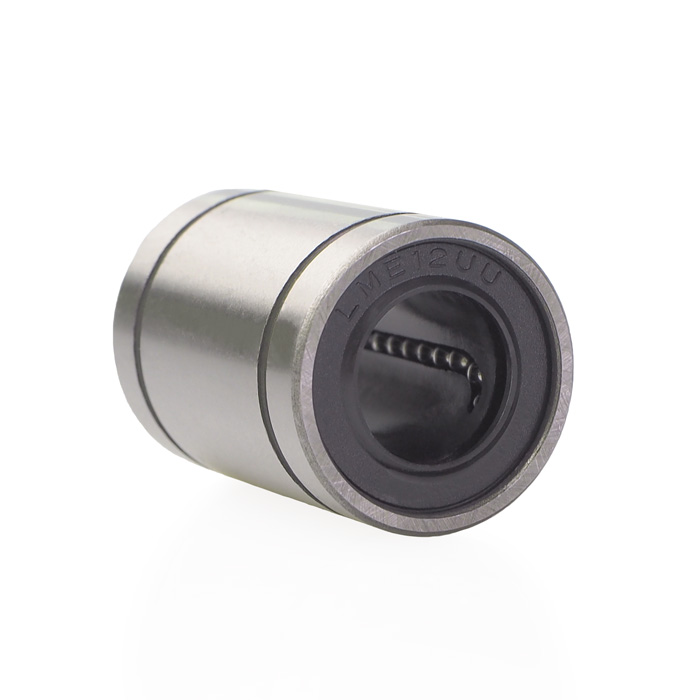

Подшипник линейного перемещения LME50-UU закрытого типа без корпуса для вала ∅50 мм. Применяется в системах линейного перемещения, где требуется плавный ход, стабильная геометрия и защита рабочих дорожек от пыли, мелкой стружки и иных загрязнений.
Расшифровка артикула
- LME — линейный подшипник европейской размерной серии.
- 50 — внутренний диаметр посадки на вал: 50 мм.
- UU — двусторонние резиновые уплотнения, закрытое исполнение.
- TECHNIX — обозначение бренда в артикуле поставщика.
Полное обозначение: LME50-UU TECHNIX. Альтернативное обозначение для подбора по другим каталогам: KB50100PP. Серия LME-UU относится к бесфланцевым линейным подшипникам европейского стандарта для точных направляющих валов.
Конструкция и устройство
Изделие имеет цельнометаллическую наружную обойму цилиндрической формы, внутри которой размещены ряды шариков с рециркуляцией, полимерный или стальной сепаратор и двусторонние уплотнения типа UU. Бесфланцевое исполнение рассчитано на установку в посадочное отверстие корпуса, а рабочая длина зоны контакта L1 составляет 77,6 мм.
Размерный ряд серии LME-UU
Ниже приведена таблица всех типоразмеров серии. Текущий товар выделен.

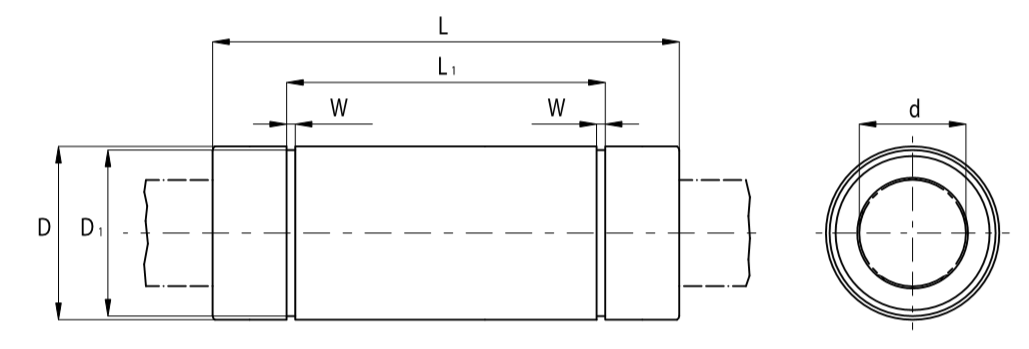

| Модель | d, мм | D, мм | L, мм | L1, мм | Кол-во рециркуляций | C, Н | C0, Н |
|---|---|---|---|---|---|---|---|
| LME08-UU | 8 | 16 | 25 | 16,5 | 4 | 260 | 400 |
| LME10-UU | 10 | 19 | 29 | 22 | 4 | 370 | 470 |
| LME12-UU | 12 | 22 | 32 | 22,9 | 4 | 410 | 590 |
| LME16-UU | 16 | 26 | 36 | 24,9 | 5 | 770 | 1170 |
| LME20-UU | 20 | 32 | 45 | 31,5 | 5 | 860 | 1370 |
| LME25-UU | 25 | 40 | 58 | 44,1 | 6 | 980 | 1560 |
| LME30-UU | 30 | 47 | 68 | 52,1 | 6 | 1560 | 2740 |
| LME40-UU | 40 | 62 | 80 | 60,6 | 6 | 2150 | 4010 |
| LME50-UU | 50 | 75 | 100 | 77,6 | 6 | 3820 | 7930 |
| LME60-UU | 60 | 90 | 125 | 101,7 | 6 | 4700 | 9990 |
Технические параметры и условия эксплуатации

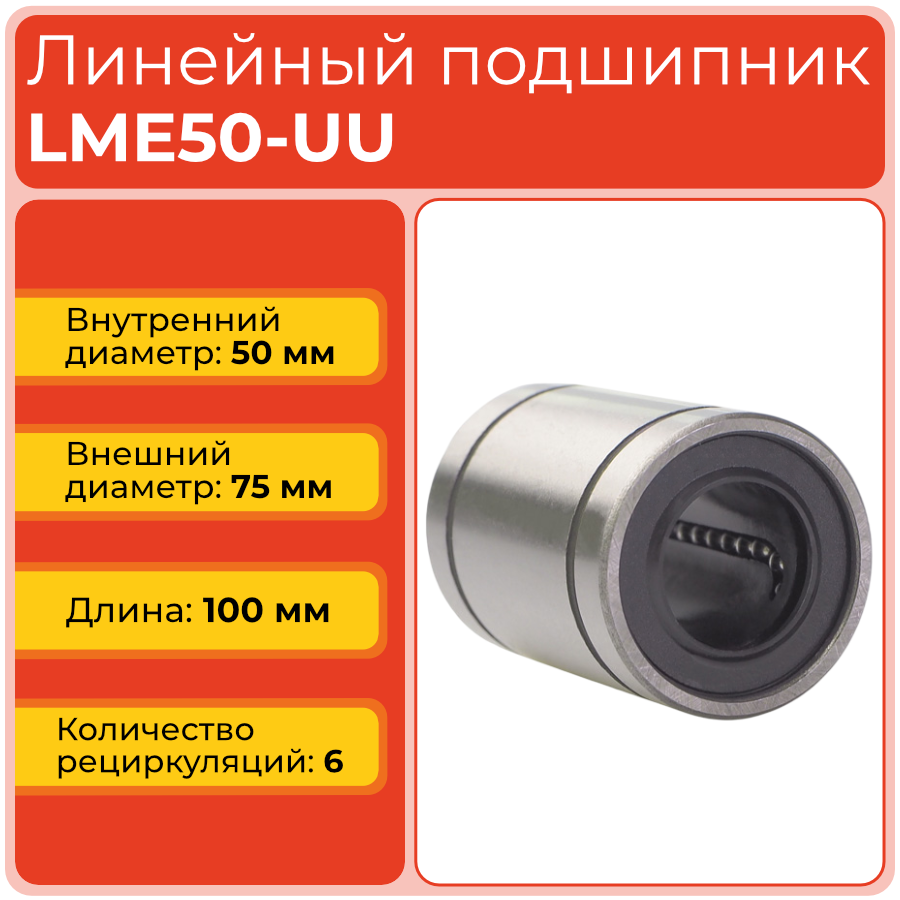

Подшипник LME50-UU снижает трение при перемещении каретки благодаря замкнутой системе качения. Для данного типоразмера внутренний диаметр составляет 50 мм, наружный — 75 мм, общая длина — 100 мм. Динамическая грузоподъёмность равна 3820 Н, статическая — 7930 Н. Количество рециркуляций — 6. Закрытое исполнение с уплотнениями помогает удерживать смазку и уменьшает влияние загрязнений на ресурс узла. Для стабильной работы рекомендуется монтаж на закалённый и шлифованный вал соответствующего диаметра и регулярное обслуживание смазочного слоя.

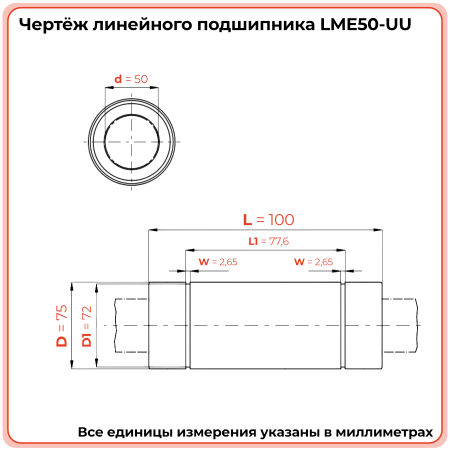

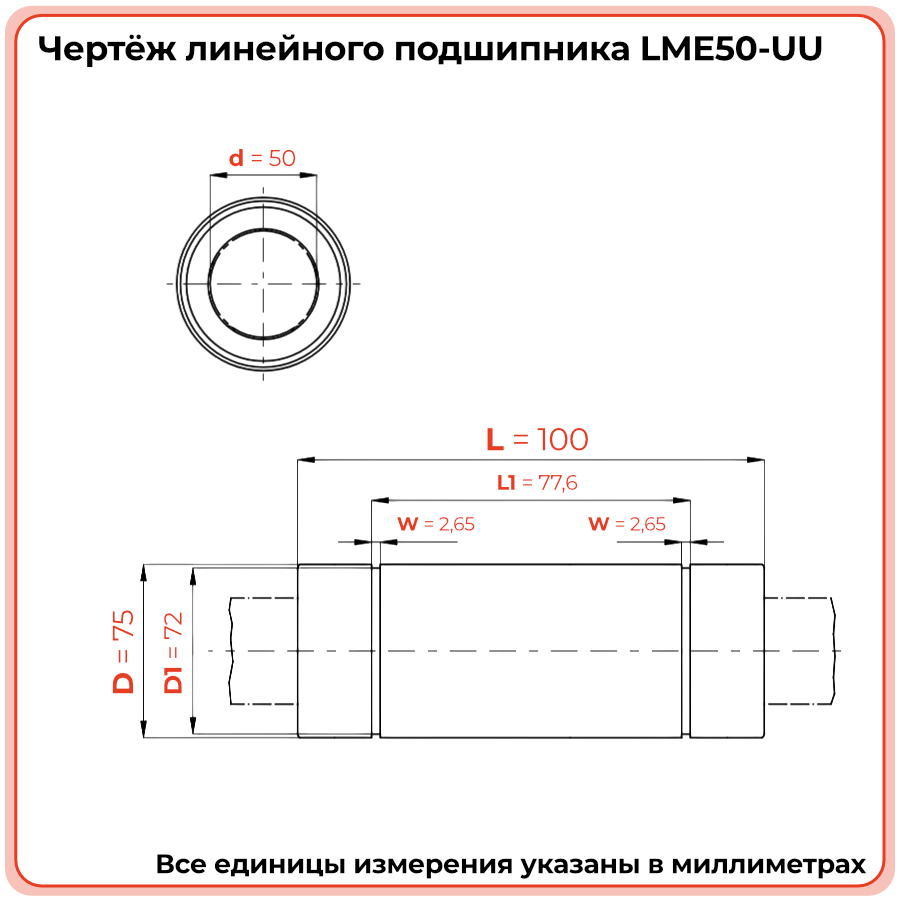

- Внутренний диаметр (d): 50 мм
- Наружный диаметр (D): 75 мм
- Длина (L): 100 мм
- Длина рабочей зоны (L1): 77,6 мм
- Количество рециркуляций: 6
- Динамическая нагрузка (C): 3820 Н
- Статическая нагрузка (C0): 7930 Н
- Ширина канавки (W): 2,65 мм
- Исполнение: закрытое, бесфланцевое, без корпуса
Применяемость
Модель LME50-UU используется в лабораторных установках, компактных каретках и узлах подачи материалов. Подшипник подходит для построения компактных и средненагруженных узлов линейного перемещения, где требуется точное направление каретки вдоль вала диаметром 50 мм. Закрытая конструкция делает изделие практичным для эксплуатации в оборудовании с периодическим воздействием пыли, аэрозолей СОЖ, упаковочных частиц или производственного мусора, а отсутствие фланца удобно при установке в подготовленное посадочное отверстие.
- Станки с ЧПУ и координатные механизмы.
- 3D-принтеры, плоттеры, лазерные и гравировальные установки.
- Подающие, сортировочные и упаковочные механизмы.
- Лабораторные, измерительные и медицинские устройства.
- Автоматизированные модули позиционирования и перемещения.
Аналоги
Подшипник LME50-UU (TECHNIX) может использоваться как замена изделий других производителей при совпадении основных посадочных и присоединительных размеров.
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS/ISB | KB50100PP | Полный аналог |
| Samick | LME50UU | Полный аналог |
| INA | KBS50100-PP* | Функциональный аналог |
| SKF | LB.. 50 UU* | Функциональный аналог |
| Универсальное обозначение | LME50UU / LME50-UU | Полный аналог по размеру |
Часто задаваемые вопросы
- Как правильно установить LME50-UU?
Монтаж выполняется в чистое посадочное отверстие без перекоса, а надевание на вал диаметром 50 мм — без ударной нагрузки. Перед вводом в эксплуатацию рекомендуется проверить соосность направляющих и наличие смазки. - Как понять, что подшипник пора заменить?
Основные признаки износа: люфт, вибрация, заедание, рост шума при ходе каретки и следы выработки на валу. При ухудшении плавности движения подшипник следует заменить в плановом порядке. - Чем LME50-UU отличается от открытых модификаций?
Закрытое исполнение UU имеет двусторонние уплотнения и лучше защищено от загрязнений. Открытые версии применяются в другой компоновке узла и менее эффективны при попадании пыли и мелких частиц. - Можно ли заменить изделие аналогом другого бренда?
Да, если совпадают размеры d, D, L и тип исполнения. Для подбора замены обычно используют обозначения KB50100PP, LME50UU и другие совместимые варианты по каталогу. - Нужна ли дополнительная смазка при эксплуатации?
Да, при длительной или интенсивной работе рекомендуется периодическое обновление пластичной смазки. Интервал зависит от нагрузки, скорости перемещения и уровня загрязнения рабочей среды.
