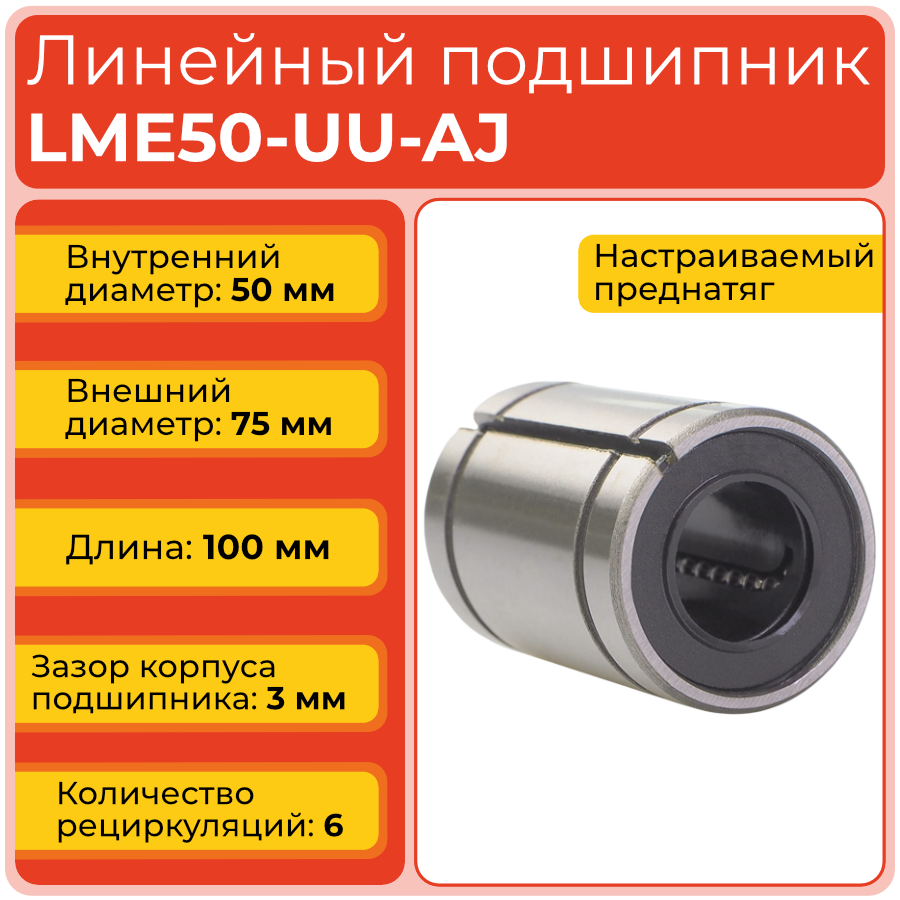

Линейный подшипник LME50-UU-AJ — регулируемый подшипник закрытого типа для вала Ø50 мм с высокой грузоподъёмностью. Шесть рядов шариков обеспечивают динамическую нагрузку 3820 Н. Открытое исполнение позволяет монтировать подшипник на установленный вал.
LME — метрическая серия, европейский стандарт
50 — диаметр вала: 50 мм
UU — двусторонние уплотнения (двойной резиновый щит с обеих сторон)
AJ — Adjustable (регулируемый зазор, продольный паз в обойме)

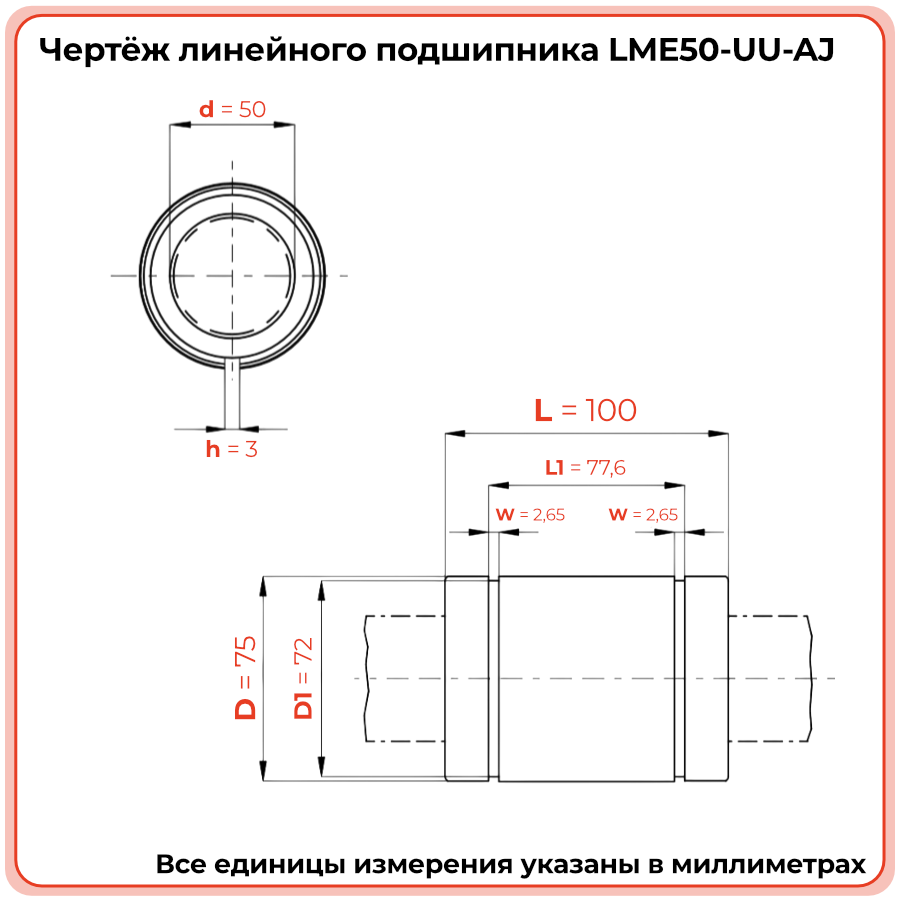

Исполнение: открытого типа (тип OP). Посадочный диаметр наружного кольца: Ø75 мм, длина: 100 мм.

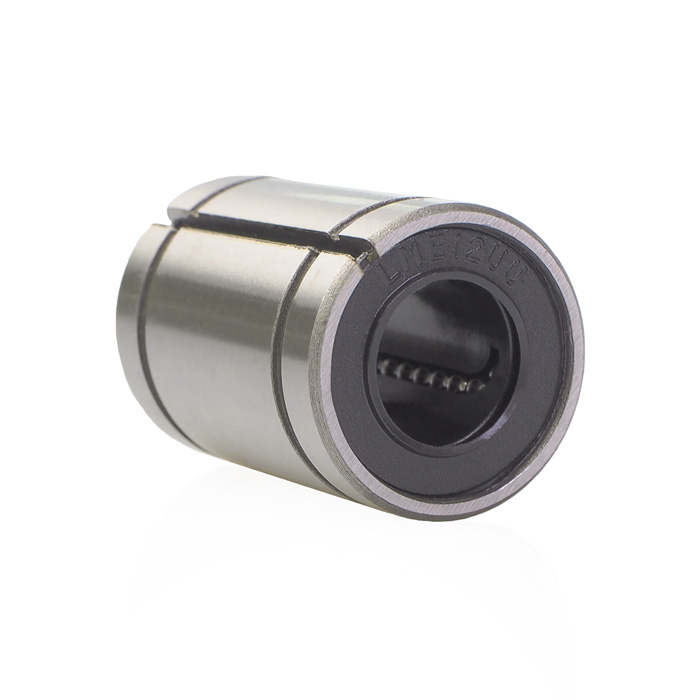

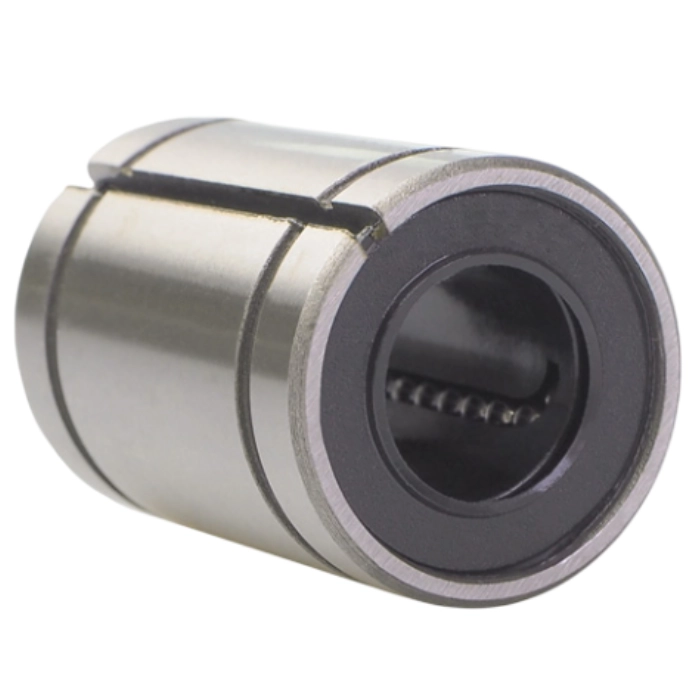

Устройство и конструкция
- Наружная обойма: массивный цилиндр Ø75 мм из стали HRC 62; продольный паз открытого типа (OP) обеспечивает поперечный монтаж на вал без осевого перемещения.
- Тела качения: шесть рядов шариков крупного диаметра — статическая нагрузка 7940 Н, что позволяет использовать подшипник в качестве направляющего элемента под тяжёлыми кареткам.
- Двойные уплотнения (UU): широкие резиновые манжеты с металлическим арматурным кольцом для работы в условиях интенсивного загрязнения и вибрации.
- Регулировочный паз (AJ): прорезь по всей длине корпуса; регулировка через зажимной хомут или разрезное посадочное кольцо корпуса.
- Смазка: увеличенный заправочный объём смазки; рекомендуется смазочное отверстие M8 или централизованная смазка.

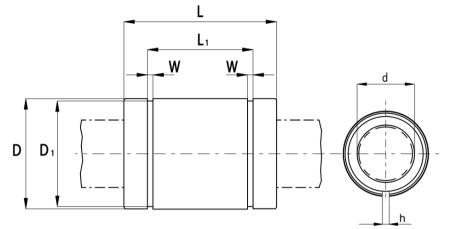

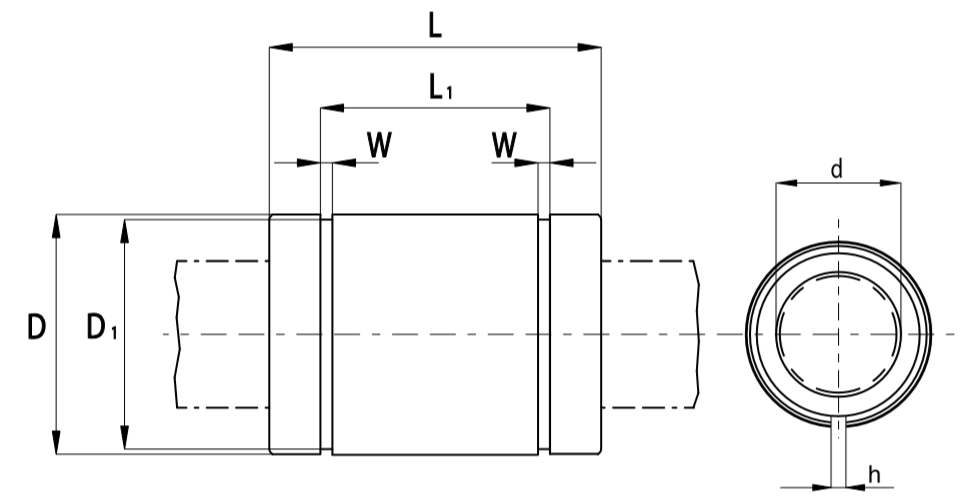

Технические характеристики и размеры серии LME-UU-AJ
| Модель | d, мм | D, мм | L, мм | Рядов шариков | C, Н | C₀, Н | Масса, г |
|---|---|---|---|---|---|---|---|
| LME08-UU-AJ | 8 | 16 | 25 | 4 | 265 | 402 | 19.5 |
| LME12-UU-AJ | 12 | 22 | 32 | 4 | 510 | 784 | 40 |
| LME16-UU-AJ | 16 | 26 | 36 | 5 | 578 | 892 | 56 |
| LME20-UU-AJ | 20 | 32 | 45 | 5 | 862 | 1370 | 90 |
| LME25-UU-AJ | 25 | 40 | 58 | 6 | 980 | 1570 | 212 |
| LME30-UU-AJ | 30 | 47 | 68 | 6 | 1570 | 2740 | 320 |
| LME40-UU-AJ | 40 | 62 | 80 | 6 | 2160 | 4020 | 694 |
| LME50-UU-AJ | 50 | 75 | 100 | 6 | 3820 | 7940 | 1110 |
Материал: хромистая сталь (SUJ2) · Рабочая температура: −20…+80 °C · Допуск вала: h6 · Допуск корпуса: H7
Аналоги от ведущих производителей
| Производитель | Артикул аналога | Примечание |
|---|---|---|
| THK (Япония) | LME50UU-AJ | Оригинальный разработчик серии LME-AJ |
| INA / Schaeffler (Германия) | KB50-PP | Полностью взаимозаменяем по габаритам |
| KBS (США / Европа) | KBS50100PP | Применяется в европейских системах автоматизации |
Применяемость на практике
LME50-UU-AJ — флагман серии для валов 50 мм с нагрузкой до 3820 Н. Открытое исполнение позволяет монтировать подшипник на вал без осевого смещения, что удобно при обслуживании крупных порталов, прессов и тяжёлых станков.
Сферы применения
Применяется в тяжёлом промышленном оборудовании, прессовых и прокатных установках, портальных ЧПУ-станках.
Ответы на частые вопросы
Чем отличается LME-UU-AJ от стандартного LME-UU?
Суффикс AJ (Adjustable) означает наличие продольного паза, позволяющего регулировать зазор между подшипником и валом. Стандартная версия LME-UU имеет фиксированный зазор и не допускает регулировки без замены узла.
Какой допуск вала использовать для LME50-UU-AJ?
Рекомендуемый допуск вала — h6 по DIN ISO 286. Для посадочного отверстия корпуса — H7 (стандартная посадка) или H6 (при повышенных требованиях к точности). Закалка поверхности вала до HRC 58–64 существенно увеличивает срок службы.
Как часто нужно смазывать подшипник?
При стандартных условиях эксплуатации (скорость до 1 м/с, нагрузка не более 50% от номинала, температура до +60 °C) интервал смазывания составляет 500–1000 часов. В тяжёлых условиях — каждые 200–300 часов работы или при появлении повышенного шума.
