Линейный подшипник LM20-L-UU бесфланцевый закрытого типа в Москве

В избранное

Артикул: LM20LUUTECHNIX

Характеристики

Серия

—

LM-L-UU

Длина L, мм

—

Наружный диаметр D, мм

—

Все характеристики

Аналоги

Аналог FLI: LM20LUUFLI

374 руб.

/шт

415 руб.

Есть в наличии: 45

В корзину

Заказать счет Счет

Запросить консультацию по подбору Консультация Проверим совместимость, подберем аналог, уточним срок

Рассчитать доставку

Гарантия 12 месяцев

Система скидок для постоянных клиентов

Резерв товара под ваши потребности

Несколько этапов проверки качества товара

Помощь
эксперта

+7 (812) 490-76-68

Заказать звонок

Оптовые цены

Выгодные условия для оптовых клиентов

Получить оптовый прайс

Бесперебойные поставки комплектующих

Заключение договоров сотрудничества

Заключить договор

Запрос финансовой отсрочки

Для постоянных клиентов

Получить отсрочку

Навигация по описанию

О товаре Расшифровка артикула Устройство Подбор Ограничения Размерный ряд Тех. параметры Применяемость Аналоги Наименования FAQ

О товаре LM20-L-UU линейный подшипник

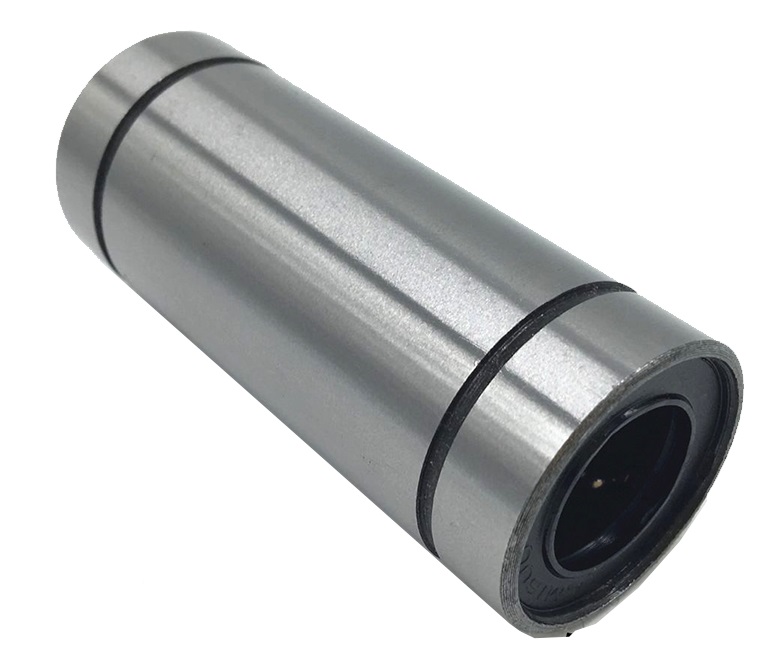

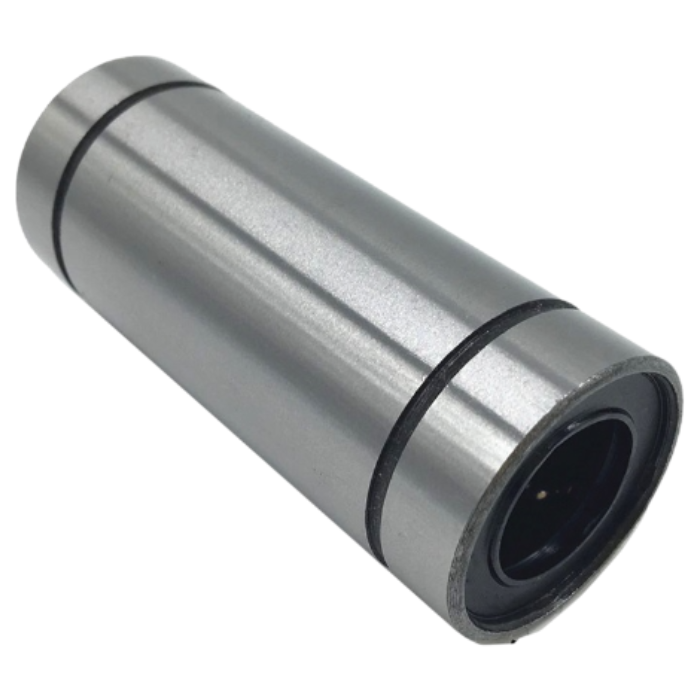

Линейный подшипник LM20-L-UU TECHNIX — закрытая удлинённая линейная втулка бесфланцевого типа для перемещения по круглому валу диаметром 20 мм. Модель имеет наружный диаметр 32 мм и длину корпуса 80 мм. Пять контуров рециркуляции шариков обеспечивают плавный ход и распределяют нагрузку по увеличенной опорной зоне.

Двусторонние уплотнения UU удерживают смазку внутри подшипника и ограничивают попадание пыли в рабочую зону. Закрытое исполнение удобно для промышленных механизмов, где требуется защита линейной втулки без применения фланца.

Стоит обратить внимание

Перед заказом LM20-L-UU проверьте направляющий вал Ø20 мм, посадочное отверстие под наружный диаметр 32 мм и монтажное пространство для длины 80 мм. Способ фиксации бесфланцевой втулки в корпусе выбирают отдельно.

Расшифровка артикула

Устройство и принцип работы

Подбор и совместимость

Ограничения применения

Размерный ряд серии LM-L-UU

Серия LM-L-UU включает закрытые удлинённые бесфланцевые линейные подшипники для валов от 6 до 60 мм. LM20-L-UU выделен как текущий типоразмер.

Артикул	Внутренний диаметр, мм	Наружный диаметр, мм	Длина корпуса, мм	Количество рециркуляций	Динамическая нагрузка, Н	Статическая нагрузка, Н
LM6-L-UU	6	12	35	4	320	520
LM8-L-UU	8	15	45	4	430	780
LM10-L-UU	10	19	55	4	580	1100
LM20-L-UU	20	32	80	5	1400	2750
LM12-L-UU	12	21	57	4	650	1200
LM16-L-UU	16	28	70	5	1230	2350
LM25-L-UU	25	40	112	6	1560	3104
LM30-L-UU	30	45	123	6	2490	5490
LM40-L-UU	40	60	154	6	3430	8040
LM50-L-UU	50	80	192	6	6080	15900
LM60-L-UU	60	90	211	6	7650	20000

Стоит обратить внимание

LM20-L-UU относится к средним типоразмерам серии: он заметно прочнее младших моделей, но требует больше места для установки по сравнению с LM10-L-UU.

Технические параметры

Применяемость

Аналоги LM20-L-UU

Для предварительного поиска замены рассматривают закрытые удлинённые втулки для вала Ø20 мм. Контрольные размеры TECHNIX — 20×32×80 мм. Перед заменой сопоставляют длину корпуса, наружный диаметр, уплотнения, число рециркуляций и нагрузки.

Производитель	Обозначение аналога	Комментарий по подбору
THK	LM20L	Удлинённая линейная втулка на вал Ø20 мм; вариант с уплотнениями и размеры следует уточнить по каталогу.
HIWIN	LMBL 20 UU	Близкая закрытая модификация; необходимо проверить наружный диаметр 32 мм и длину 80 мм.
Schaeffler / INA	LBCD20-2LS	Линейная втулка с защитными элементами для предварительного сопоставления; характеристики версии уточняют отдельно.
FLI	LM20LUUFLI	Поисковое обозначение закрытой втулки для вала Ø20 мм; перед заменой нужна проверка чертежа и нагрузок.

Указанные позиции используются для первичного поиска и не подтверждают автоматическую взаимозаменяемость. Перед монтажом требуется проверка полного комплекта характеристик.

Стоит обратить внимание

Даже при совпадении размера 20×32×80 мм могут отличаться допуски, материалы, конструкция уплотнений и допустимые нагрузки.

Наименования и варианты поиска

Часто задаваемые вопросы

Что представляет собой LM20-L-UU TECHNIX?

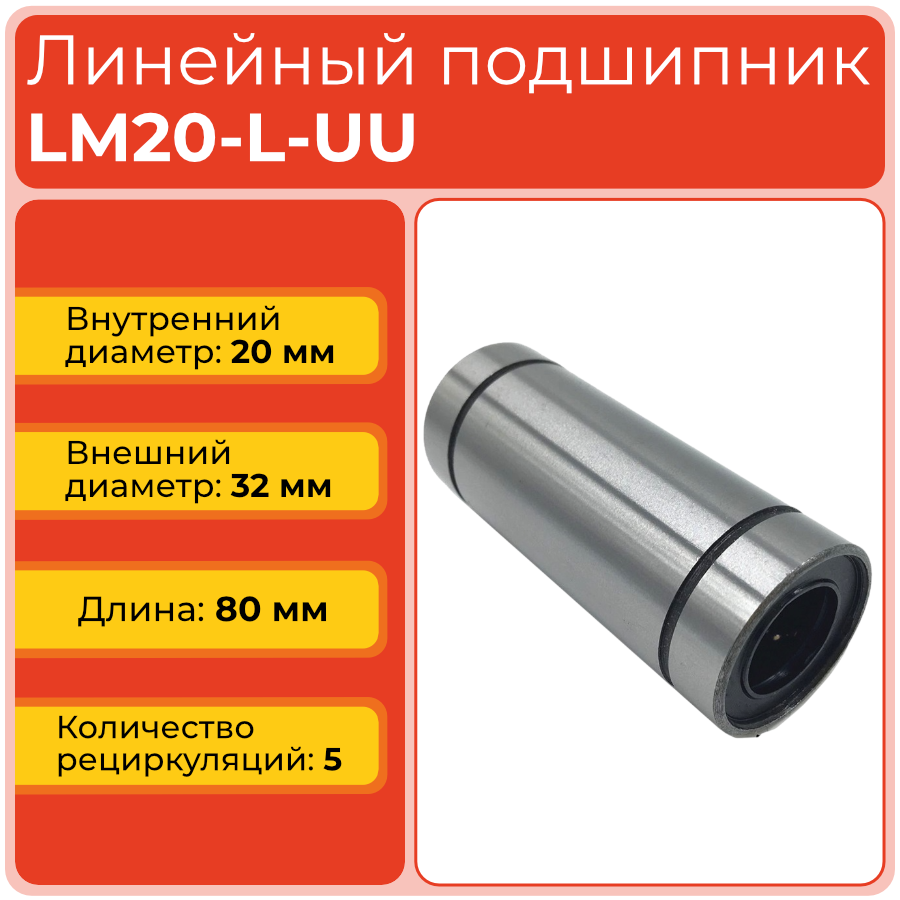

Это закрытый удлинённый бесфланцевый линейный шариковый подшипник для круглого вала диаметром 20 мм. Модель имеет наружный диаметр 32 мм, длину корпуса 80 мм и пять контуров рециркуляции.

Какой вал нужен для LM20-L-UU?

Подшипник устанавливают на круглый прецизионный вал номинальным диаметром 20 мм. Поверхность должна быть чистой, ровной и без коррозии, глубоких рисок и заметного биения.

Какие размеры у LM20-L-UU?

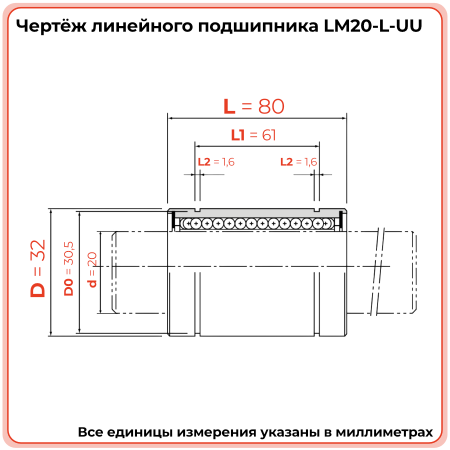

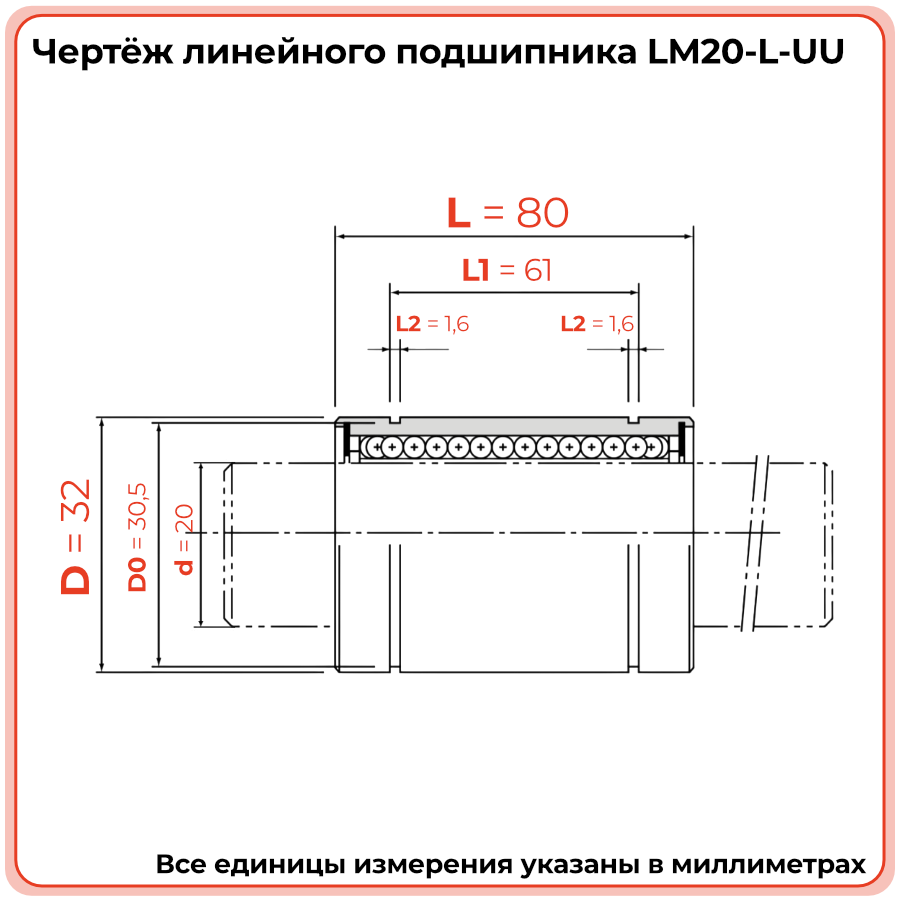

Основные размеры: внутренний диаметр 20 мм, наружный диаметр 32 мм, длина корпуса 80 мм. Длина монтажной площадки — 61 мм, внешний диаметр сальника — 30,5 мм.

Как установить LM20-L-UU?

Втулку устанавливают в цилиндрическое отверстие корпуса под наружный диаметр 32 мм. Усилие передают на наружную обойму, контролируя соосность и не нагружая уплотнения.

Какая грузоподъёмность у LM20-L-UU?

Динамическая грузоподъёмность составляет 1400 Н, статическая — 2750 Н. В расчёте узла учитывают число подшипников, направление усилия, моменты и режим движения.

Где применяется LM20-L-UU?

Модель применяют в координатных столах, линейных модулях, сборочных и упаковочных линиях, подающих механизмах, измерительных комплексах и станочной оснастке.

Какие аналоги можно рассматривать?

Для предварительного поиска можно рассматривать THK LM20L, HIWIN LMBL 20 UU, Schaeffler / INA LBCD20-2LS и FLI LM20LUUFLI. Перед заменой сравнивают размеры, уплотнения, допуски и рабочие нагрузки.

Чем LM20-L-UU отличается от короткой втулки LM20?

Удлинённая модель имеет корпус длиной 80 мм и закрытое исполнение UU. Она требует больше места при монтаже, но обеспечивает более протяжённую зону опоры на валу.

Как заказать LM20-L-UU и получить помощь с подбором?

Заказ можно оформить через карточку товара, по почте zakaz@technix-rus.ru или по телефону +7 (812) 490-76-68. Для подбора подготовьте данные о валу, посадочном отверстии, нагрузке, скорости и условиях работы.

Техническая информация (.pdf)

Линейные подшипники серии LM L UU 512,3 кб

Общая информация

Серия

LM-L-UU

Корпус

нет

Фланец

нет

Производитель

TECHNIX

Вес, кг

0.18

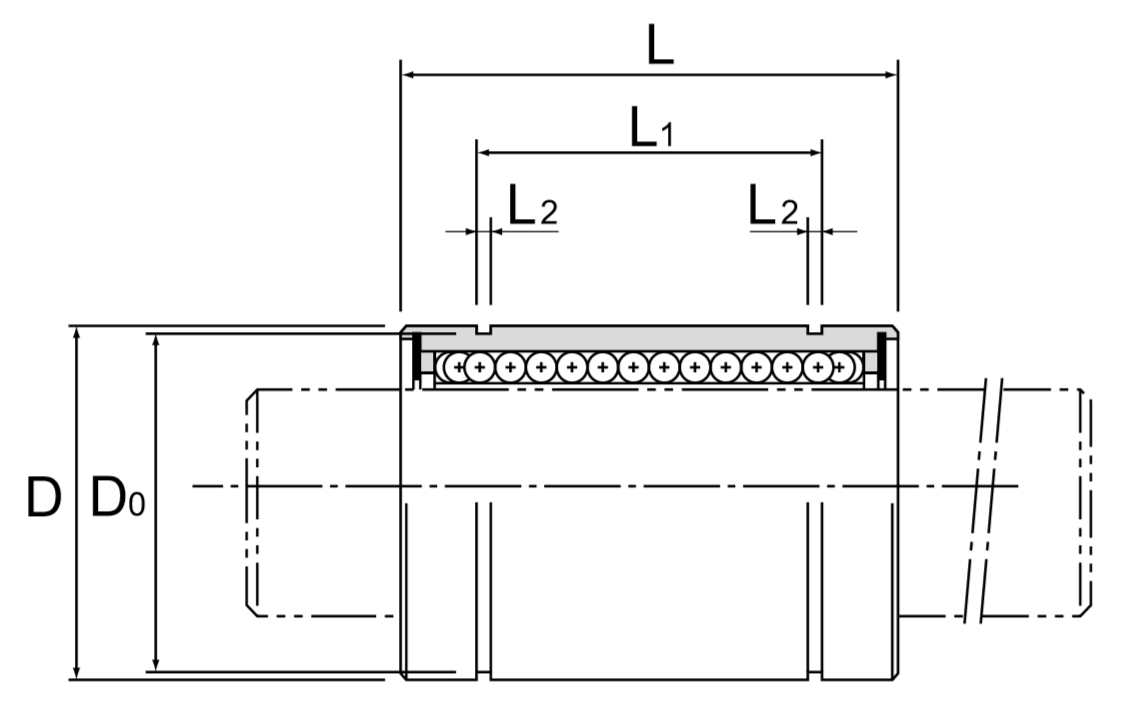

Габариты

Внутренний диаметр d, мм

Наружный диаметр D, мм

Длина L, мм

Технические параметры

Количество рециркуляций

Длина монтажной площадки L1, мм

Ширина канавки L2, мм

1,6

Динамическая нагрузка C, Н

1400

Статическая нагрузка C0, Н

2750

Внешний диаметр сальника D0, мм

30,5
