О товаре

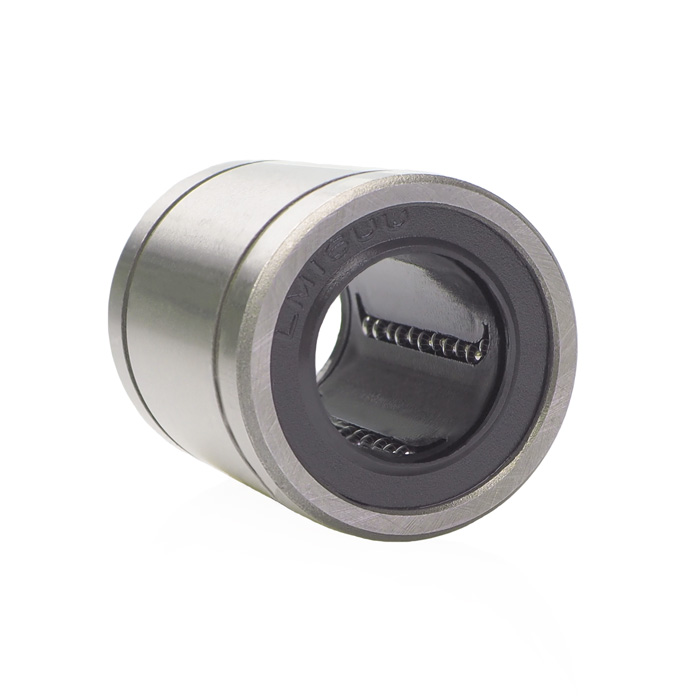

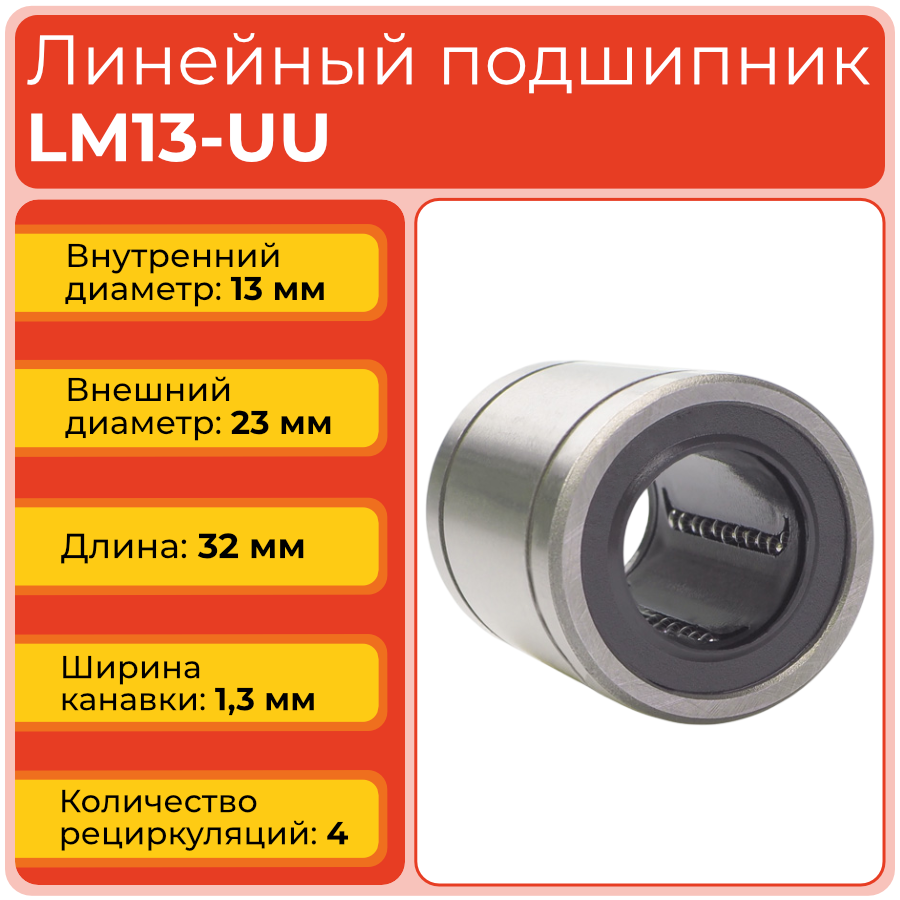

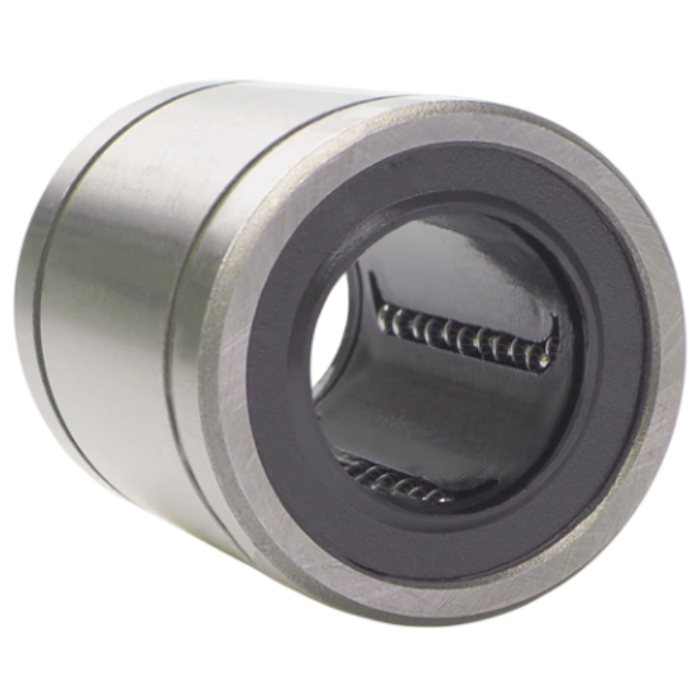

Линейный подшипник LM13-UU - шариковая втулка серии LM-UU для линейного перемещения по валу диаметром 13 мм; нестандартный типоразмер для специализированного оборудования.
Расшифровка артикула
- LM - линейный подшипник метрического стандарта (азиатский стандарт);
- 13 - номинальный внутренний диаметр d = 13 мм (диаметр направляющего вала);
- UU - двустороннее резиновое уплотнение (закрытое исполнение).
Конструкция и устройство

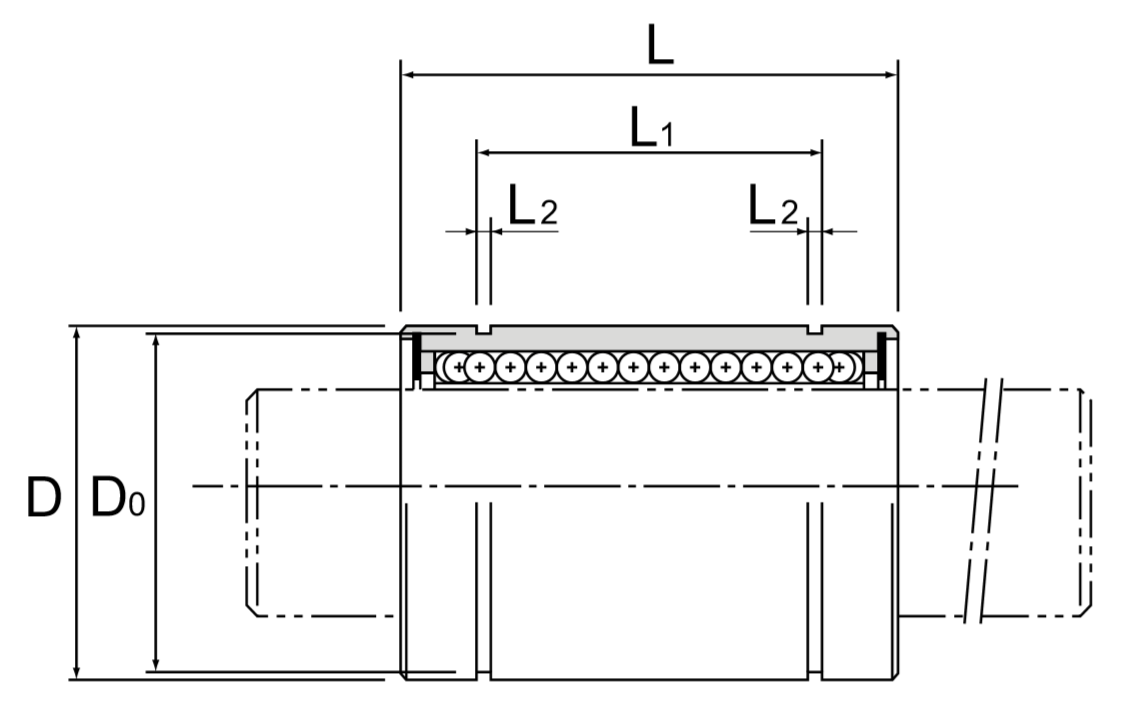

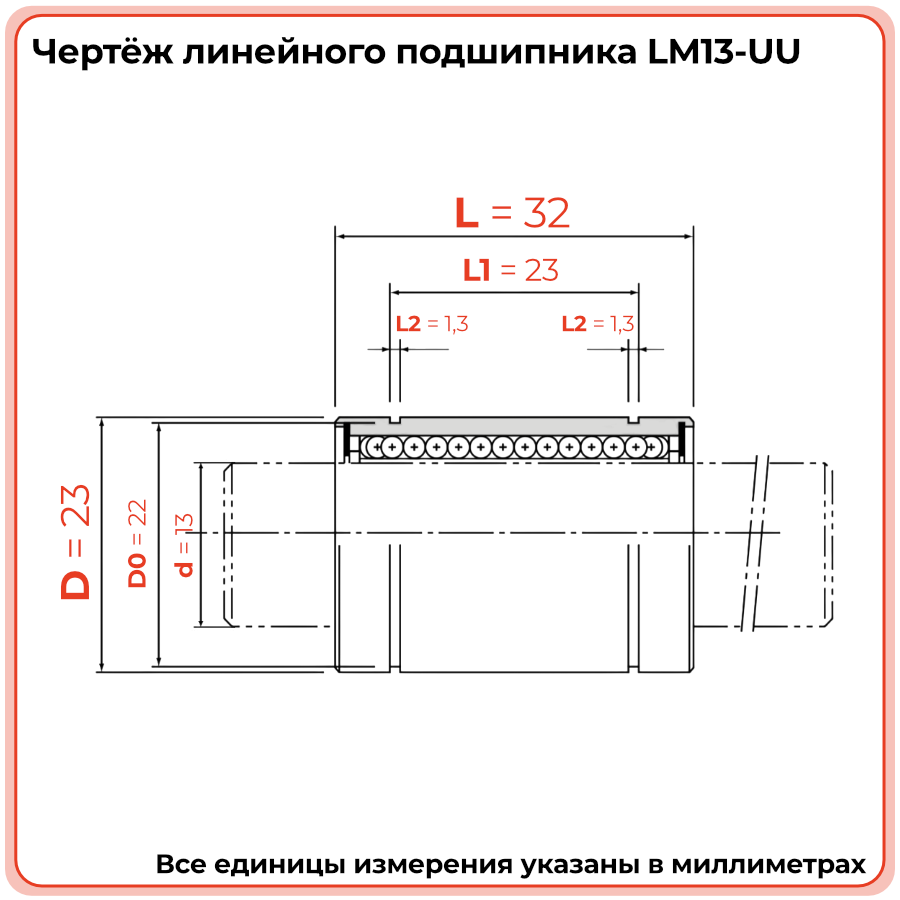

- Наружное кольцо (корпус) - цилиндрическая втулка из высокоуглеродистой хромистой стали (аналог ШХ15/SUJ2), наружный диаметр D = 23 мм, длина L = 32 мм;
- Тела качения (шарики) - 4 ряда рециркулирующих шариков из подшипниковой стали, твёрдость HRC 60–66;
- Сепаратор - полимерный (полиамид или синтетическая смола), ширина канавки L2 = 1.3 мм;
- Уплотнения (UU) - резиновые манжеты с двух сторон, внешний диаметр D0 = 22 мм.
Размерный ряд серии LM-UU
| Обозначение | d, мм | D, мм | L, мм | Кол-во рециркуляций | C дин., Н | C0 стат., Н |
|---|---|---|---|---|---|---|
| LM6-UU | 6 | 12 | 19 | 4 | 200 | 260 |
| LM8-UU | 8 | 15 | 24 | 4 | 260 | 400 |
| LM10-UU | 10 | 19 | 29 | 4 | 370 | 540 |
| LM12-UU | 12 | 21 | 30 | 4 | 410 | 590 |
| LM13-UU | 13 | 23 | 32 | 4 | 500 | 770 |
| LM16-UU | 16 | 28 | 37 | 5 | 770 | 1170 |
| LM20-UU | 20 | 32 | 42 | 5 | 860 | 1370 |
| LM25-UU | 25 | 40 | 59 | 6 | 980 | 1560 |
| LM30-UU | 30 | 45 | 64 | 6 | 1560 | 2740 |
| LM40-UU | 40 | 60 | 80 | 6 | 2150 | 4010 |
| LM50-UU | 50 | 80 | 100 | 6 | 3820 | 7930 |
| LM60-UU | 60 | 90 | 110 | 6 | 4700 | 9990 |
Технические параметры и условия эксплуатации
- Внутренний диаметр (вал): d = 13 мм;
- Наружный диаметр: D = 23 мм;
- Длина подшипника: L = 32 мм;
- Количество рядов рециркуляции: 4;
- Динамическая нагрузка C: 500 Н;
- Статическая нагрузка C0: 770 Н;
- Коэффициент трения: 0,001–0,003;
- Максимальная скорость перемещения: до 5 м/с;
- Рабочая температура: от −20°С до +80°С;
- Посадка в корпус: H7 по наружному диаметру D = 23 мм;
- Требования к валу: HRC ≥ 60, Ra ≤ 0,4 мкм, допуск h6;
- Смазка: пластичная смазка NLGI 2 (литиевая основа).
Применяемость
LM13-UU используется в специализированном оборудовании, где диаметр вала 13 мм является конструктивным требованием: ряд немецких и японских станков, некоторые типы сварочных и монтажных автоматов. При проектировании новых узлов рекомендуется рассмотреть унификацию на LM12-UU или LM16-UU.
Аналоги других производителей
| TECHNIX | THK | INA / FAG | NSK | NB (Nippon Bearing) | HIWIN |
|---|---|---|---|---|---|
| LM13-UU | LMU13 | KH1324PP | LM13UU | SBB13 | LB13 |
Часто задаваемые вопросы (FAQ)
- Как правильно установить LM13-UU в корпус?
Подшипник запрессовывается в корпус с посадкой H7 (для D=23 мм) с использованием оправки, равномерно распределяющей усилие по торцу наружного кольца. Запрещается наносить удары непосредственно по уплотнениям и внутреннему кольцу. - Как заменить LM13-UU в узле?
Демонтируйте узел, снимите стопорные кольца или элементы фиксации, выпрессуйте подшипник специальным съёмником с упором по наружному кольцу. Перед установкой нового подшипника очистите посадочное гнездо, проверьте направляющую на износ и соосность. - Чем LM13-UU отличается от LM13LUU (удлинённой серии L)?
LM13LUU имеет увеличенную длину корпуса, что повышает жёсткость и нагрузочную способность за счёт большего числа шариков в контакте с валом. LM13-UU применяется там, где критичен осевой размер узла. - Почему типоразмер 13 мм считается нестандартным?
Диаметр 13 мм распространён в европейской станочной промышленности, тогда как в российской и азиатской практике чаще используются 12 мм и 16 мм. LM13-UU применяется преимущественно как запасная часть для импортного оборудования. - Какую смазку рекомендуется использовать?
Рекомендуется пластичная смазка на литиевой основе класса NLGI 2 (например, Mobilux EP 2 или аналоги). Смазка закладывается при монтаже и обновляется согласно регламенту эксплуатации оборудования.
Линейный подшипник LM16-UU - шариковая втулка с двусторонним уплотнением и 5 рядами рециркуляции для линейного перемещения по валу диаметром 16 мм.
Расшифровка артикула
- LM - линейный подшипник метрического стандарта (азиатский стандарт);
- 16 - номинальный внутренний диаметр d = 16 мм (диаметр направляющего вала);
- UU - двустороннее резиновое уплотнение (закрытое исполнение).
Конструкция и устройство
- Наружное кольцо (корпус) - цилиндрическая втулка из высокоуглеродистой хромистой стали (аналог ШХ15/SUJ2), наружный диаметр D = 28 мм, длина L = 37 мм;
- Тела качения (шарики) - 5 ряда рециркулирующих шариков из подшипниковой стали, твёрдость HRC 60–66;
- Сепаратор - полимерный (полиамид или синтетическая смола), ширина канавки L2 = 1.6 мм;
- Уплотнения (UU) - резиновые манжеты с двух сторон, внешний диаметр D0 = 27 мм.
Размерный ряд серии LM-UU
| Обозначение | d, мм | D, мм | L, мм | Кол-во рециркуляций | C дин., Н | C0 стат., Н |
|---|---|---|---|---|---|---|
| LM6-UU | 6 | 12 | 19 | 4 | 200 | 260 |
| LM8-UU | 8 | 15 | 24 | 4 | 260 | 400 |
| LM10-UU | 10 | 19 | 29 | 4 | 370 | 540 |
| LM12-UU | 12 | 21 | 30 | 4 | 410 | 590 |
| LM13-UU | 13 | 23 | 32 | 4 | 500 | 770 |
| LM16-UU | 16 | 28 | 37 | 5 | 770 | 1170 |
| LM20-UU | 20 | 32 | 42 | 5 | 860 | 1370 |
| LM25-UU | 25 | 40 | 59 | 6 | 980 | 1560 |
| LM30-UU | 30 | 45 | 64 | 6 | 1560 | 2740 |
| LM40-UU | 40 | 60 | 80 | 6 | 2150 | 4010 |
| LM50-UU | 50 | 80 | 100 | 6 | 3820 | 7930 |
| LM60-UU | 60 | 90 | 110 | 6 | 4700 | 9990 |
Технические параметры и условия эксплуатации
- Внутренний диаметр (вал): d = 16 мм;
- Наружный диаметр: D = 28 мм;
- Длина подшипника: L = 37 мм;
- Количество рядов рециркуляции: 5;
- Динамическая нагрузка C: 770 Н;
- Статическая нагрузка C0: 1170 Н;
- Коэффициент трения: 0,001–0,003;
- Максимальная скорость перемещения: до 5 м/с;
- Рабочая температура: от −20°С до +80°С;
- Посадка в корпус: H7 по наружному диаметру D = 28 мм;
- Требования к валу: HRC ≥ 60, Ra ≤ 0,4 мкм, допуск h6;
- Смазка: пластичная смазка NLGI 2 (литиевая основа).
Применяемость
LM16-UU применяется в подающих механизмах листообрабатывающих станков, порталах координатно-измерительных машин, приводах регулировочных столов фрезерных центров, а также в роботизированных ячейках автоматической сборки.
Аналоги других производителей
| TECHNIX | THK | INA / FAG | NSK | NB (Nippon Bearing) | HIWIN |
|---|---|---|---|---|---|
| LM16-UU | LMU16 | KH1628PP | LM16UU | SBB16 | LB16 |
Часто задаваемые вопросы (FAQ)
- Как правильно установить LM16-UU в корпус?
Подшипник запрессовывается в корпус с посадкой H7 (для D=28 мм) с использованием оправки, равномерно распределяющей усилие по торцу наружного кольца. Запрещается наносить удары непосредственно по уплотнениям и внутреннему кольцу. - Как заменить LM16-UU в узле?
Демонтируйте узел, снимите стопорные кольца или элементы фиксации, выпрессуйте подшипник специальным съёмником с упором по наружному кольцу. Перед установкой нового подшипника очистите посадочное гнездо, проверьте направляющую на износ и соосность. - Чем LM16-UU отличается от LM16LUU (удлинённой серии L)?
LM16LUU имеет увеличенную длину корпуса, что повышает жёсткость и нагрузочную способность за счёт большего числа шариков в контакте с валом. LM16-UU применяется там, где критичен осевой размер узла. - Что означает увеличение числа рециркуляций до 5 по сравнению с меньшими типоразмерами?
Пять рядов шариков увеличивают суммарную площадь контакта с валом, что повышает нагрузочную способность и равномерность распределения радиальной нагрузки. Это делает LM16-UU предпочтительным для более нагруженных узлов. - Какую смазку рекомендуется использовать?
Рекомендуется пластичная смазка на литиевой основе класса NLGI 2 (например, Mobilux EP 2 или аналоги). Смазка закладывается при монтаже и обновляется согласно регламенту эксплуатации оборудования.
