Линейный подшипник LM10-L-UU бесфланцевый закрытого типа в Москве

В избранное

Артикул: LM10LUUTECHNIX

Характеристики

Серия

—

LM-L-UU

Длина L, мм

—

Наружный диаметр D, мм

—

Все характеристики

Аналоги

Аналог FLI: LM10LUUFLI

301 руб.

/шт

334 руб.

Есть в наличии: 34

В корзину

Заказать счет Счет

Запросить консультацию по подбору Консультация Проверим совместимость, подберем аналог, уточним срок

Рассчитать доставку

Гарантия 12 месяцев

Система скидок для постоянных клиентов

Резерв товара под ваши потребности

Несколько этапов проверки качества товара

Помощь
эксперта

+7 (812) 490-76-68

Заказать звонок

Оптовые цены

Выгодные условия для оптовых клиентов

Получить оптовый прайс

Бесперебойные поставки комплектующих

Заключение договоров сотрудничества

Заключить договор

Запрос финансовой отсрочки

Для постоянных клиентов

Получить отсрочку

Навигация по описанию

О товаре Расшифровка артикула Устройство Подбор Ограничения Размерный ряд Тех. параметры Применяемость Аналоги Наименования FAQ

О товаре LM10-L-UU линейный подшипник

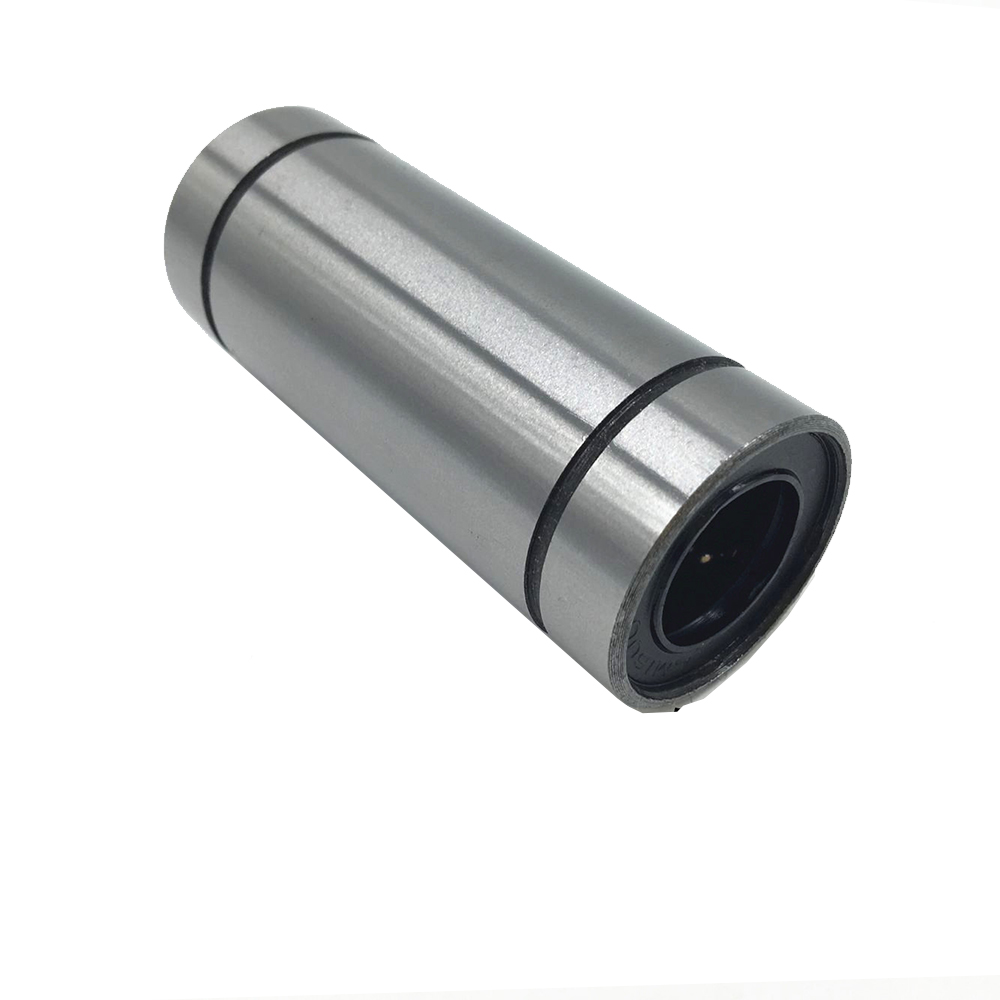

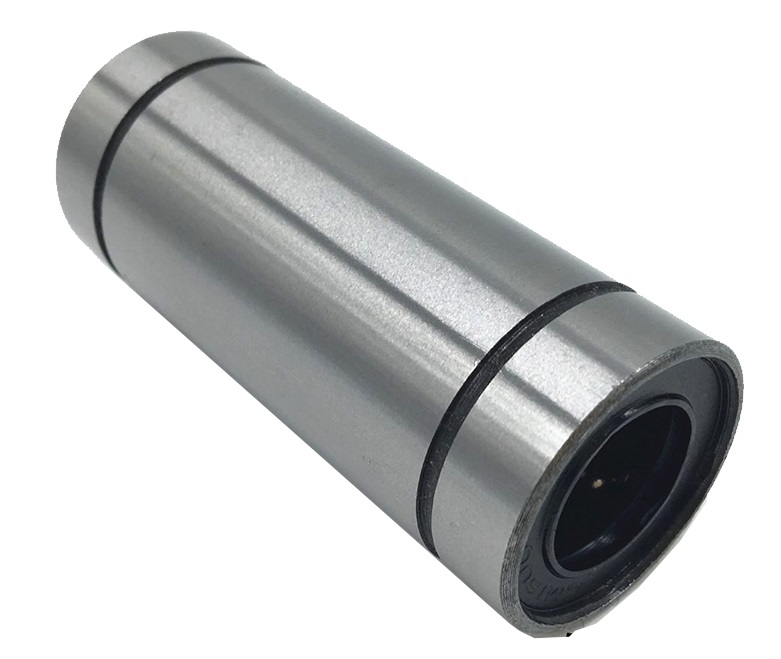

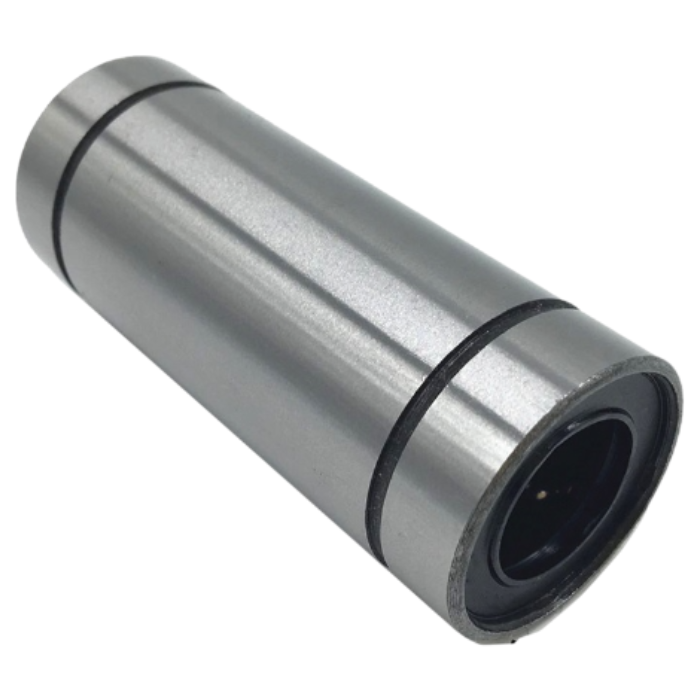

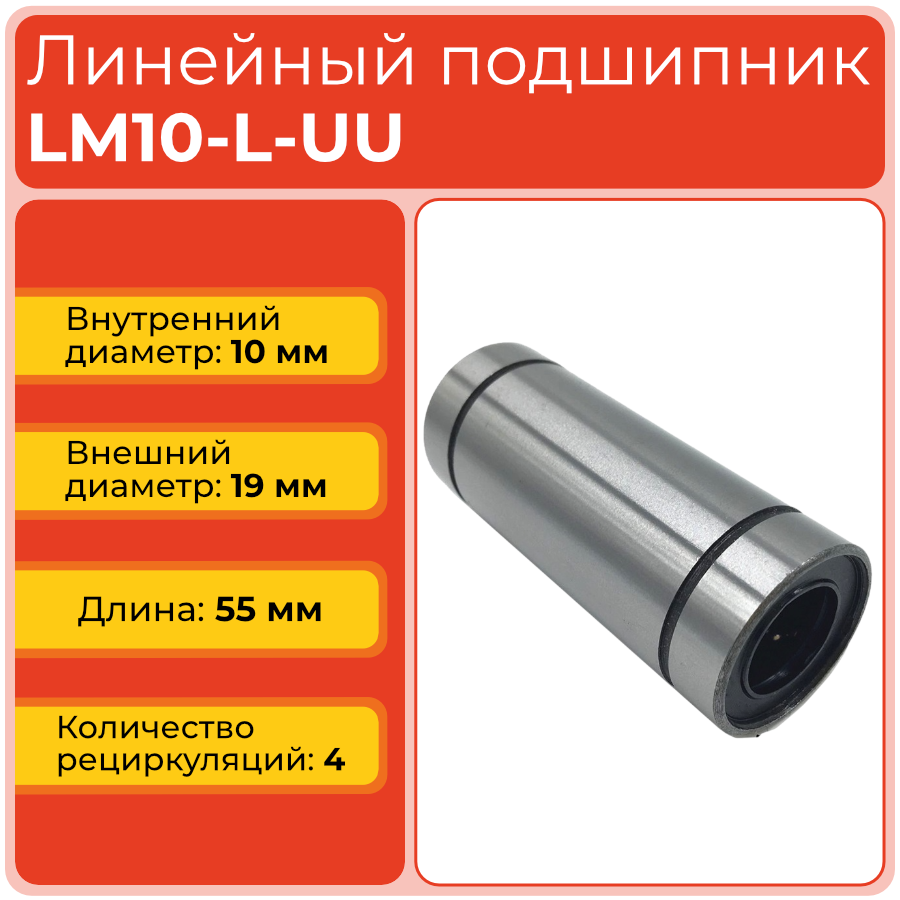

Линейный подшипник LM10-L-UU TECHNIX — закрытая бесфланцевая линейная втулка увеличенной длины для направляющего вала диаметром 10 мм. Габариты модели составляют 10 × 19 × 55 мм. Четыре контура рециркуляции шариков обеспечивают плавное перемещение и распределяют нагрузку по протяжённой зоне опоры.

Исполнение UU включает уплотнения с обеих сторон. Они помогают удерживать смазку внутри подшипника и защищают рабочие дорожки от обычной пыли и мелких загрязнений.

Стоит обратить внимание

Перед монтажом проверьте вал Ø10 мм, посадочное отверстие под наружный диаметр 19 мм и свободное пространство под корпус длиной 55 мм. Бесфланцевое исполнение требует отдельного решения для фиксации втулки в корпусе.

Расшифровка артикула

Устройство и работа втулки

Подбор и совместимость

Ограничения применения

Размерный ряд серии LM-L-UU

Серия LM-L-UU охватывает закрытые удлинённые бесфланцевые линейные подшипники для валов диаметром от 6 до 60 мм. Текущий типоразмер LM10-L-UU выделен.

Артикул	Внутренний диаметр, мм	Наружный диаметр, мм	Длина корпуса, мм	Количество рециркуляций	Динамическая нагрузка, Н	Статическая нагрузка, Н
LM6-L-UU	6	12	35	4	320	520
LM10-L-UU	10	19	55	4	580	1100
LM12-L-UU	12	21	57	4	650	1200
LM16-L-UU	16	28	70	5	1230	2350
LM20-L-UU	20	32	80	5	1400	2750
LM25-L-UU	25	40	112	6	1560	3104
LM30-L-UU	30	45	123	6	2490	5490
LM40-L-UU	40	60	154	6	3430	8040
LM50-L-UU	50	80	192	6	6080	15900
LM60-L-UU	60	90	211	6	7650	20000

Стоит обратить внимание

LM10-L-UU занимает следующий размерный уровень после LM8-L-UU и подходит для задач, где требуется больший диаметр вала и повышенная нагрузочная способность.

Технические параметры

Применяемость

Аналоги LM10-L-UU

Для предварительного подбора замены рассматривают закрытые удлинённые линейные втулки на вал Ø10 мм. Базовые размеры LM10-L-UU TECHNIX — 10×19×55 мм. Перед заменой сопоставляют наружный диаметр, длину, уплотнения, число рециркуляций и нагрузочные характеристики.

Производитель	Обозначение аналога	Комментарий по подбору
THK	LM10L	Удлинённая втулка для вала Ø10 мм; исполнение с уплотнениями и размеры проверяют по каталогу.
HIWIN	LMBL 10 UU	Близкий вариант закрытой длинной втулки; требуется сопоставление размера 19×55 мм и нагрузок.
Schaeffler / INA	LBCD10-2LS	Линейная втулка с защитными элементами для предварительного сравнения; характеристики модификации уточняют отдельно.
FLI	LM10LUUFLI	Поисковое обозначение закрытой втулки на вал Ø10 мм; перед установкой нужна сверка чертежа.

Приведённые изделия являются ориентирами для поиска, а не гарантией автоматической взаимозаменяемости. Окончательный выбор выполняют по технической документации.

Стоит обратить внимание

Даже совпадение базового размера 10×19×55 мм не исключает различий по допускам, уплотнениям и грузоподъёмности. Для ответственного узла необходима проверка всех параметров.

Наименования и варианты поиска

Часто задаваемые вопросы

Что представляет собой LM10-L-UU TECHNIX?

Это закрытый удлинённый бесфланцевый линейный шариковый подшипник для круглого вала диаметром 10 мм. Его основные размеры — 19 мм по наружному диаметру и 55 мм по длине корпуса.

Какой вал нужен для LM10-L-UU?

Подшипник рассчитан на круглый прецизионный вал номинальным диаметром 10 мм. Поверхность должна быть чистой, ровной и без коррозии, глубоких рисок или заметного биения.

Какие размеры у LM10-L-UU?

Внутренний диаметр — 10 мм, наружный диаметр — 19 мм, длина корпуса — 55 мм. Длина монтажной площадки составляет 44 мм, внешний диаметр сальника — 18 мм.

Как установить LM10-L-UU?

Втулку устанавливают в отверстие корпуса под наружный диаметр 19 мм. Усилие при запрессовке передают на наружную обойму, соблюдая соосность и защищая уплотнения от повреждения.

Какая грузоподъёмность у LM10-L-UU?

Динамическая грузоподъёмность составляет 580 Н, статическая — 1100 Н. При расчёте узла учитывают число втулок, направление усилия, расстояние между опорами и режим движения.

Где применяется LM10-L-UU?

Модель используют в координатных столах, модулях автоматизации, подающих и упаковочных механизмах, измерительных стендах и небольшой станочной оснастке с валом 10 мм.

Какие аналоги можно рассматривать?

Для предварительного поиска можно рассматривать THK LM10L, HIWIN LMBL 10 UU, Schaeffler / INA LBCD10-2LS и FLI LM10LUUFLI. Перед заменой сравнивают размеры, тип уплотнений, допуски и нагрузки.

Чем удлинённая втулка отличается от стандартной?

LM10-L-UU имеет корпус длиной 55 мм и закрытое исполнение с уплотнениями. По сравнению с короткой версией для монтажа требуется больше места, зато увеличивается протяжённость опоры на валу.

Как заказать LM10-L-UU и получить помощь с подбором?

Заказ можно оформить через карточку товара, по почте zakaz@technix-rus.ru или по телефону +7 (812) 490-76-68. Для подбора подготовьте данные о валу, посадочном отверстии, нагрузке, скорости и условиях работы.

Техническая информация (.pdf)

Линейные подшипники серии LM L UU 512,3 кб

Общая информация

Серия

LM-L-UU

Корпус

нет

Фланец

нет

Производитель

TECHNIX

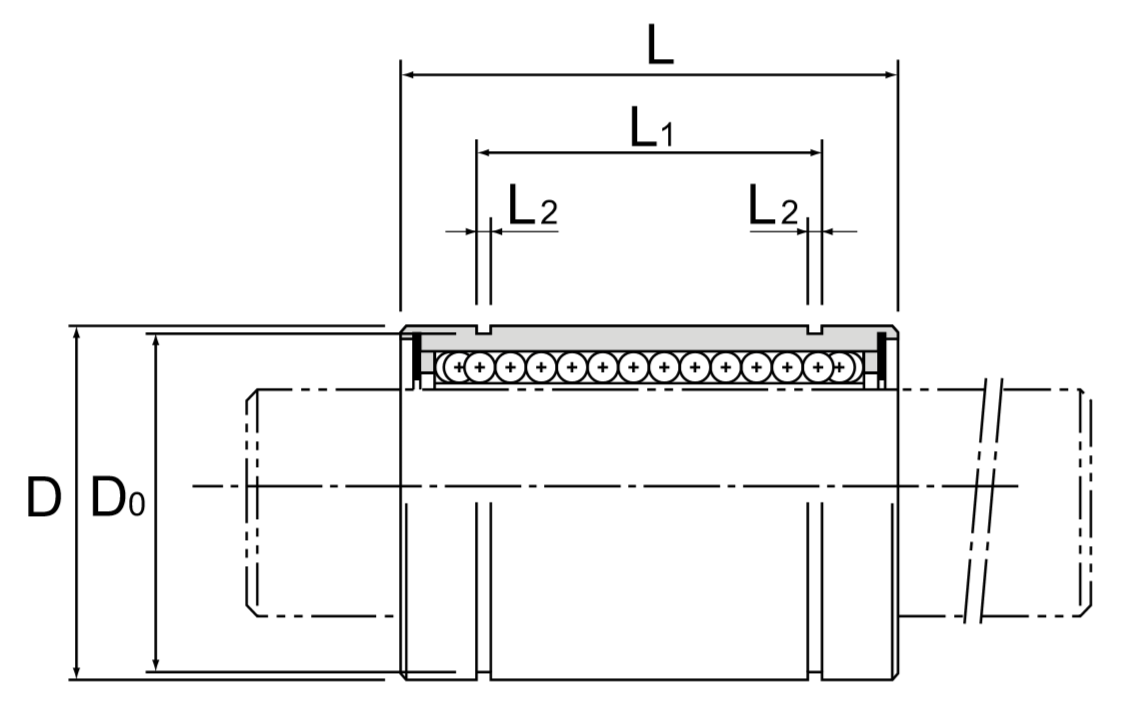

Габариты

Внутренний диаметр d, мм

Наружный диаметр D, мм

Длина L, мм

Технические параметры

Количество рециркуляций

Длина монтажной площадки L1, мм

Ширина канавки L2, мм

1,3

Динамическая нагрузка C, Н

580

Статическая нагрузка C0, Н

1100

Внешний диаметр сальника D0, мм
