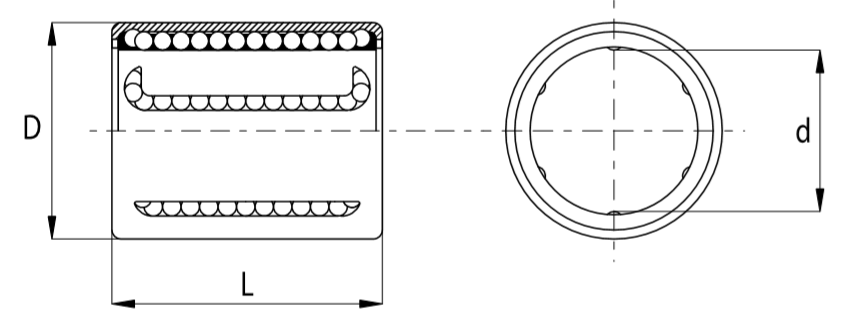

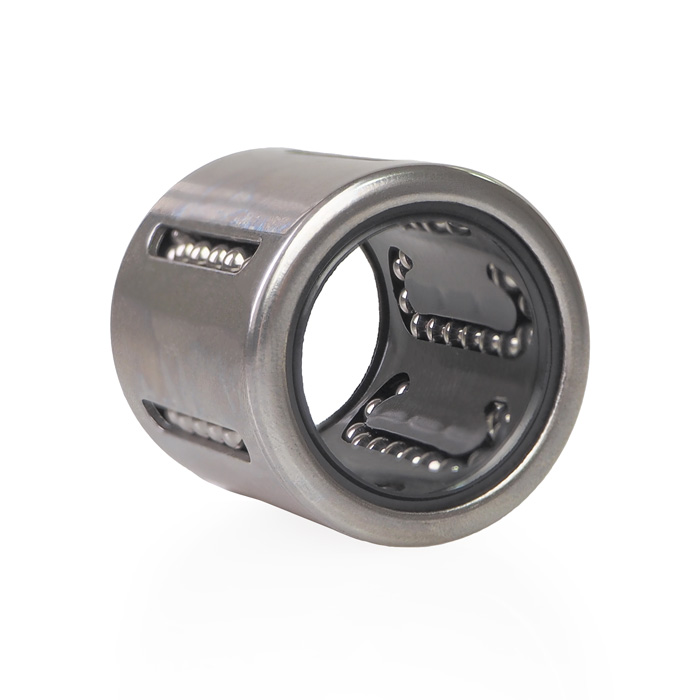

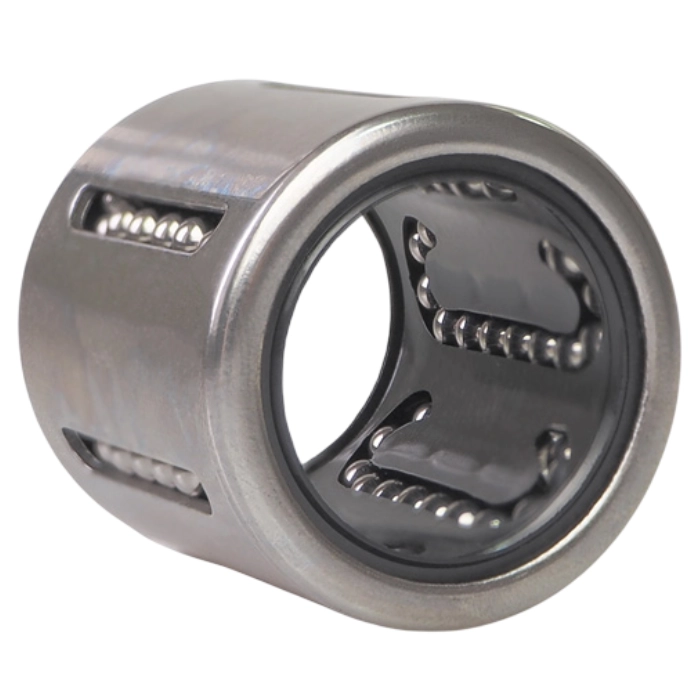

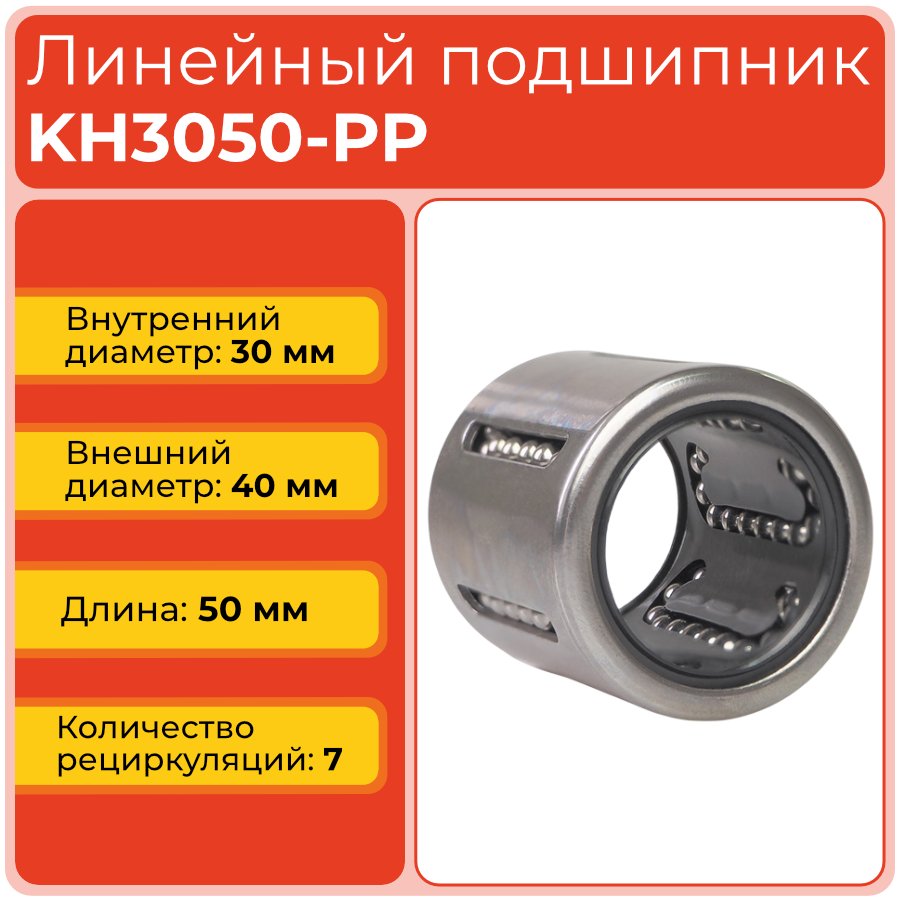

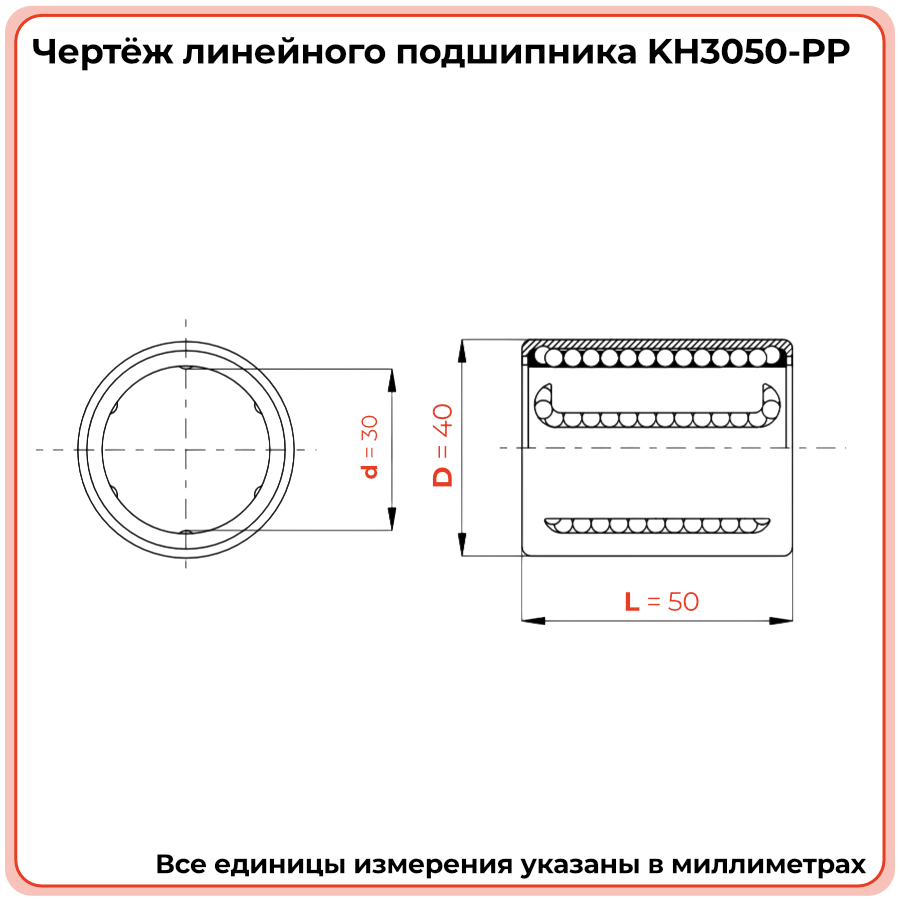

При поиске замены KH3050-PP TECHNIX рассматривают закрытые линейные шариковые втулки для вала Ø30 мм с наружным диаметром 40 мм и длиной корпуса 50 мм. Совпадение базовых размеров является только первым этапом подбора: перед заменой необходимо сравнить исполнение уплотнений, число рядов шариков, номинальные нагрузки, допуски, посадку в корпусе и рекомендации производителя по смазке.
| Производитель |
Обозначение аналога |
Комментарий по подбору |
| SKF / Ewellix |
LBBR30 / LBBR30-2LS |
Базовый размер 30×40×50 мм; для замены необходимо проверить исполнение LBBR30-2LS с уплотнениями с двух сторон и сопоставить рабочие характеристики.
|
| INA (Schaeffler) |
KH30-PP / KH3050-PP |
Совместимое семейство втулок для вала Ø30 мм; перед установкой нужно подтвердить фактические размеры, тип уплотнений и характеристики конкретной модификации.
|
| ZEN |
KH-3050 PP |
Вариант для предварительного поиска по типоразмеру 30×40×50 мм; перед заменой требуется сверка чертежа, исполнения и допустимой нагрузки.
|
| KBS |
KH3050-PP |
Близкое обозначение для линейной втулки на вал Ø30 мм; перед установкой необходима сверка технического чертежа, уплотнений и нагрузочных характеристик.
|
| NBS |
KH3050-PP |
Близкое обозначение для линейной втулки на вал Ø30 мм; перед установкой необходима сверка технического чертежа, уплотнений и нагрузочных характеристик.
|
| STAR |
0658-2-3050-401 |
Вариант для поиска по типоразмеру 30×40×50 мм; перед заменой требуется сверка чертежа, исполнения и допустимой нагрузки.
|

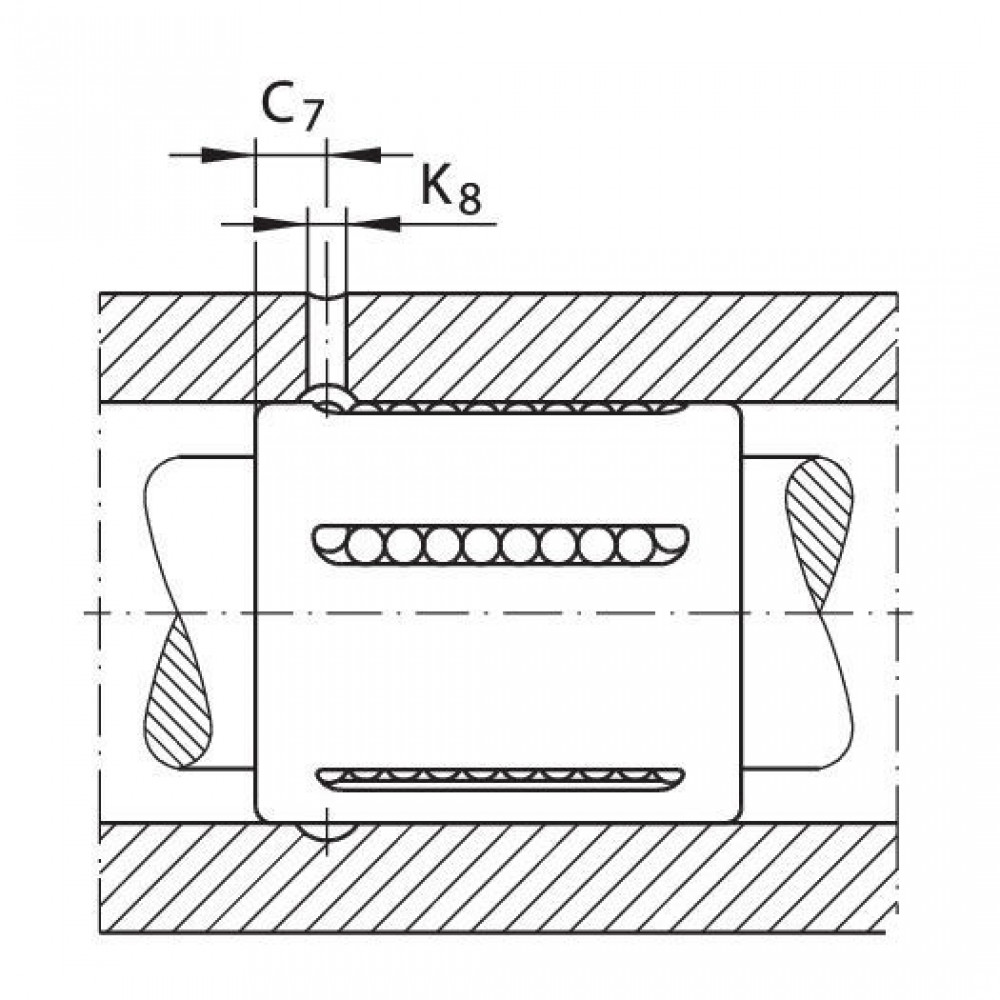

После подбора аналога рекомендуется проверить линейный узел в сборе: посадку подшипника в корпусе, плавность перемещения по всей длине вала, отсутствие заеданий, нагрузку и заметную люфтоподобную радиальную свободу при рабочей нагрузке.
Стоит обратить внимание
Обозначения LBBR30 и LBBR30-2LS могут соответствовать разным вариантам исполнения. Для замены KH3050-PP обычно необходимо выбирать закрытую модификацию и проверять защиту с двух сторон. Нельзя считать аналог полностью взаимозаменяемым только по совпадению габаритов 30×40×50 мм: перед установкой необходимо сопоставить грузоподъёмность, число рядов шариков, уплотнения и посадочные допуски.
