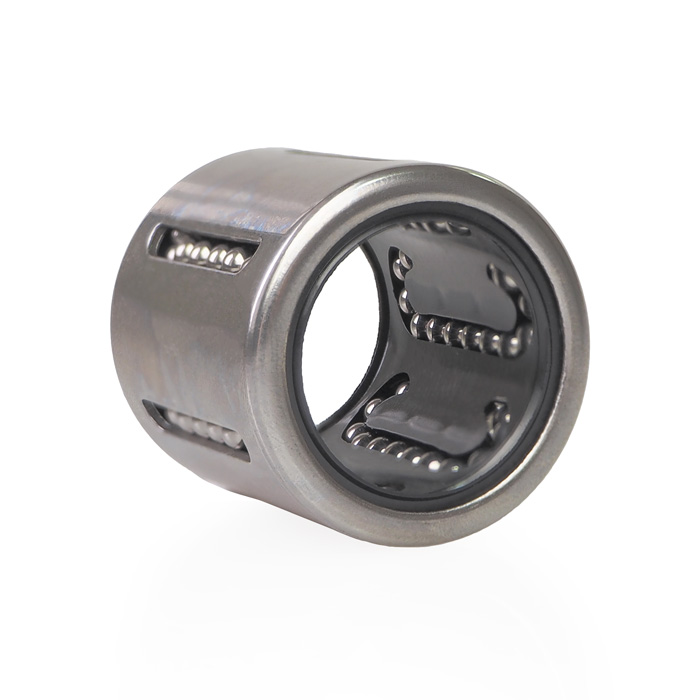

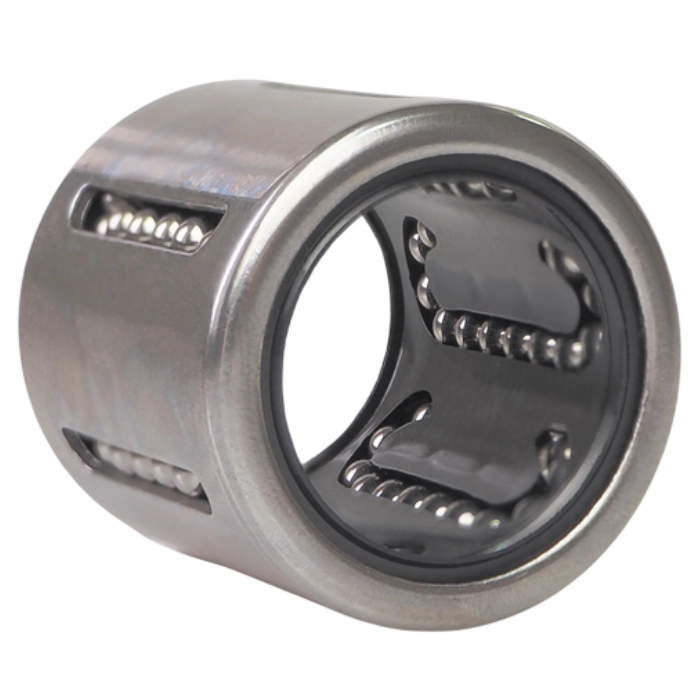

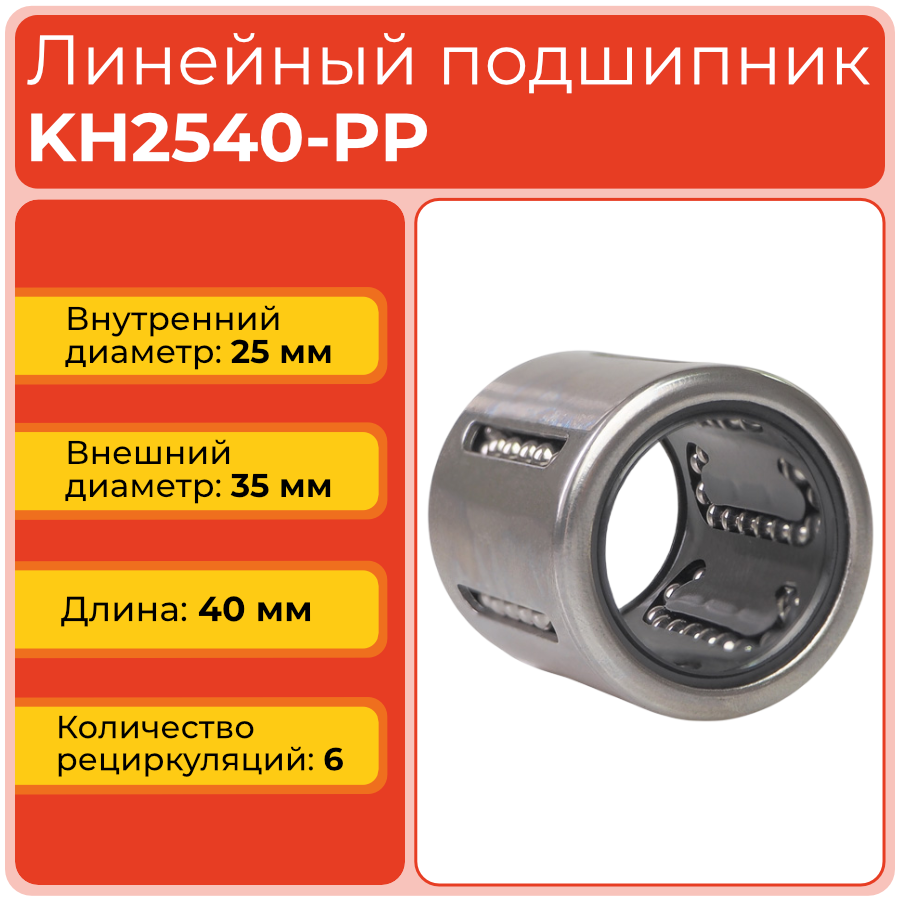

Обозначение KH2540-PP используется для закрытой линейной втулки серии KH с посадкой на вал диаметром 25 мм. Маркировка позволяет быстро сопоставить подшипник с основными габаритами направляющей системы и определить исполнение с торцевой защитой.
- KH — серия линейных шариковых подшипников в цилиндрическом корпусе без монтажного фланца.
- 25 — номинальный внутренний диаметр для направляющего вала Ø25 мм.
- 40 — длина корпуса линейной втулки, равная 40 мм.
- PP — закрытое исполнение с торцевыми полимерными уплотнениями.

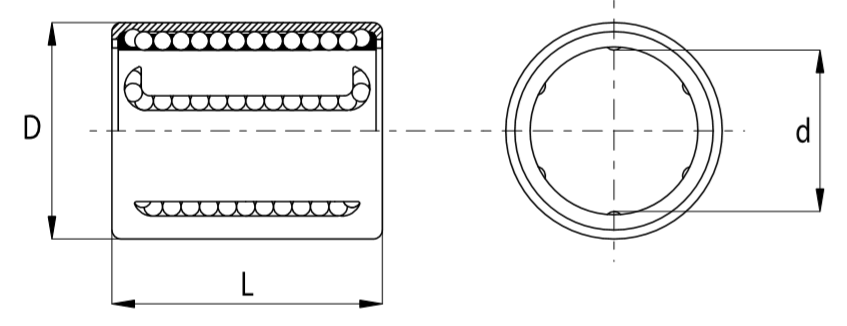

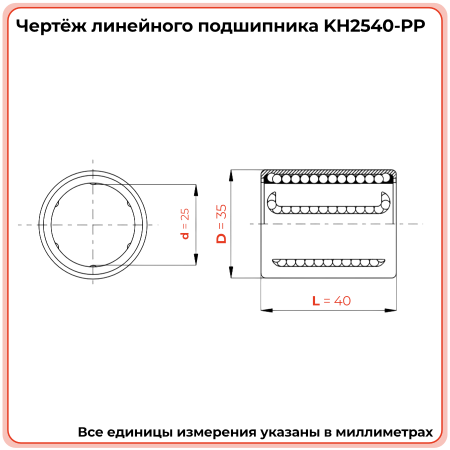

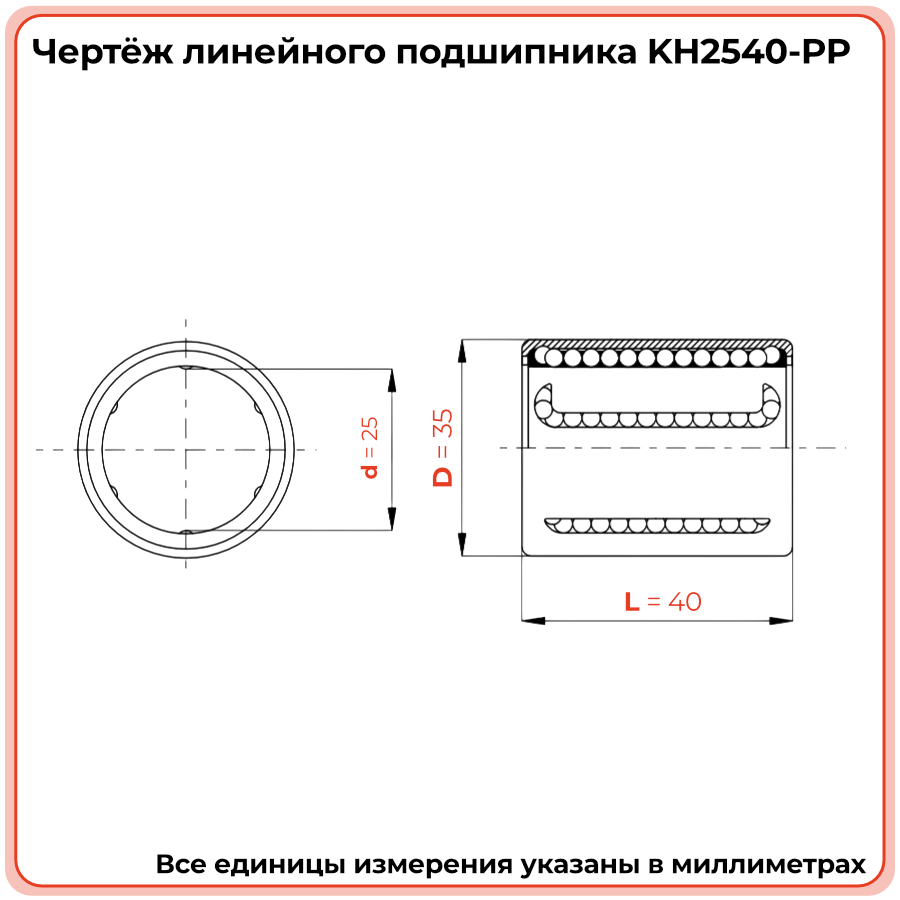

Полное обозначение товара: KH2540-PP TECHNIX. При проектировании линейного узла необходимо дополнительно учесть наружный диаметр подшипника 35 мм, число опор, условия загрязнения и требуемую грузоподъёмность.
Стоит обратить внимание

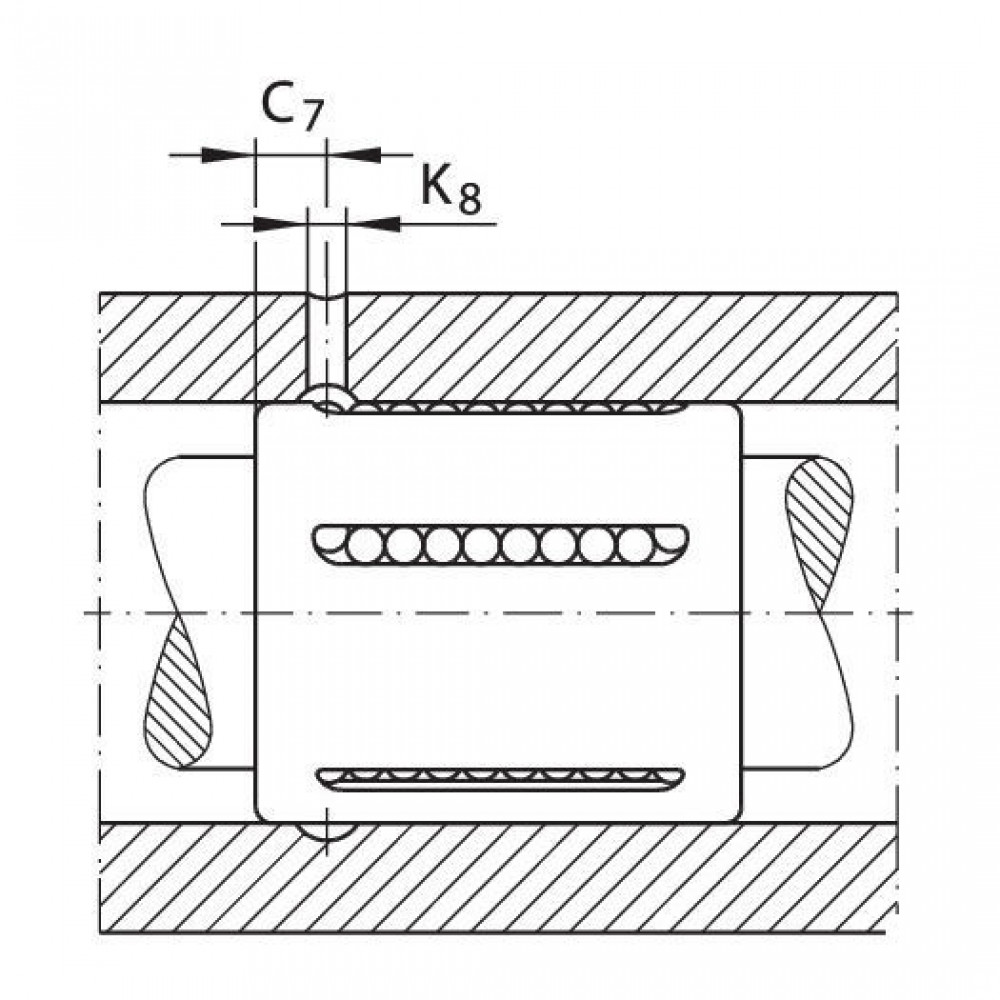

В обозначении KH2540-PP число 25 относится к размеру вала, а 40 — к длине корпуса. Наружный диаметр 35 мм необходимо отдельно сопоставить с посадочным отверстием и конструкцией корпуса каретки.
