Линейный подшипник с корпусом SBR10-UU бесфланцевый открытого типа в Москве

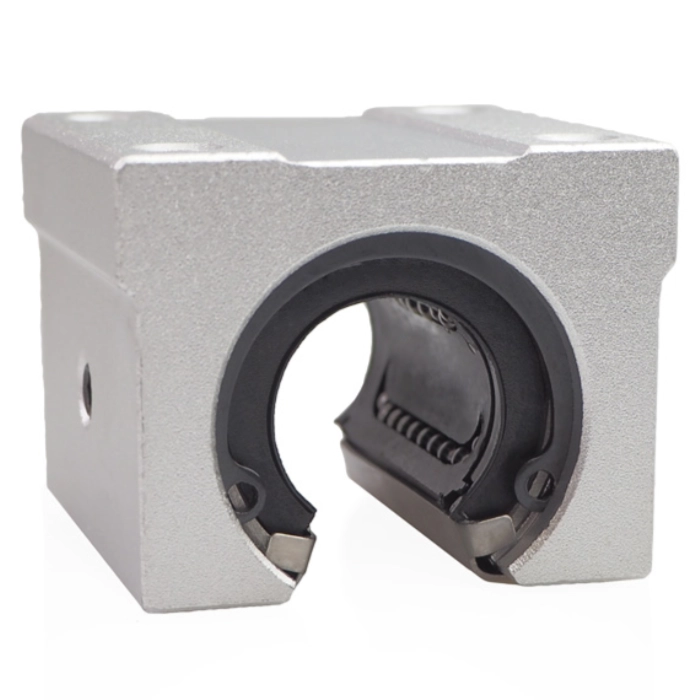

Линейный подшипник в сборе с корпусом SBR10-UU TECHNIX

В избранное

Артикул: SBR10UUTECHNIX

Характеристики

Серия

—

SBR-UU

Фланец

—

нет

Корпус

—

есть

Все характеристики

448 руб.

/шт

497 руб.

Есть в наличии: 10

В корзину

Заказать счет Счет

Запросить консультацию по подбору Консультация Проверим совместимость, подберем аналог, уточним срок

Рассчитать доставку

Гарантия 12 месяцев

Система скидок для постоянных клиентов

Резерв товара под ваши потребности

Несколько этапов проверки качества товара

Помощь
эксперта

+7 (812) 490-76-68

Заказать звонок

Оптовые цены

Выгодные условия для оптовых клиентов

Получить оптовый прайс

Бесперебойные поставки комплектующих

Заключение договоров сотрудничества

Заключить договор

Запрос финансовой отсрочки

Для постоянных клиентов

Получить отсрочку

Навигация по описанию

О товаре Расшифровка артикула Устройство Подбор Ограничения Размерный ряд Тех. параметры Применяемость Аналоги Наименования FAQ

О товаре SBR10-UU линейный подшипник с корпусом

Линейный подшипник с корпусом SBR10-UU TECHNIX — компактная бесфланцевая каретка открытого типа для линейного перемещения по опорному валу диаметром 10 мм. Это младший типоразмер серии SBR-UU, рассчитанный на небольшие подвижные узлы и ограниченное монтажное пространство. Четыре контура рециркуляции шариков обеспечивают плавный ход втулки по направляющей.

Открытая конструкция SBR10-UU используется с круглым валом, установленным на опоре. Корпус шириной 36 мм, высотой 24 мм и длиной 32 мм подходит для компактной автоматики, лёгких механизмов позиционирования и малогабаритной оснастки.

Стоит обратить внимание

Перед заказом проверьте внутренний диаметр 10 мм, ширину корпуса 36 мм, высоту 24 мм, длину 32 мм, межцентровое расстояние креплений 25 мм и резьбу M5. Вал и корпус должны быть установлены без заметного перекоса.

Расшифровка артикула

Устройство и конструкция

Подбор и совместимость

Ограничения применения

Размерный ряд серии SBR-UU

Серия SBR-UU включает корпусные линейные подшипники для опорных валов диаметром от 10 до 50 мм. SBR10-UU является младшей моделью и выделен в таблице.

Артикул	Внутренний диаметр, мм	Ширина, мм	Высота корпуса, мм	Длина корпуса, мм	Динамическая нагрузка, Н	Статическая нагрузка, Н
SBR10-UU	10	36	24	32	350	549
SBR12-UU	12	40	24	110	372	784
SBR16-UU	16	45	33	45	770	1170
SBR20-UU	20	48	39	50	860	1370
SBR25-UU	25	60	47	65	980	1560
SBR30-UU	30	70	56	70	1560	2740
SBR40-UU	40	90	72	90	2150	4010
SBR50-UU	50	120	92	110	3820	7940

Стоит обратить внимание

SBR10-UU — самый компактный типоразмер серии. Он удобен для небольших валов и лёгких кареток, но не рассчитан на нагрузки, характерные для моделей среднего и крупного размера.

Технические параметры

Применяемость

Аналоги SBR10-UU

Для предварительного поиска замены SBR10-UU рассматривают корпусные линейные втулки для опорного вала Ø10 мм. Помимо диаметра, необходимо проверить ширину, высоту, длину корпуса, крепёж и допустимые нагрузки.

Производитель	Обозначение аналога	Комментарий по подбору
NBS / ISB	SBR 10-UU AS	Поисковое обозначение компактного корпусного подшипника для вала Ø10 мм; проверьте размеры и исполнение AS.
Samick	SBR10UU	Близкая маркировка линейной втулки с корпусом; требуется сверка крепёжной базы и рабочей высоты.
TFN	SBR10-UU	Аналогичный поисковый индекс для вала Ø10 мм; характеристики уточняют по документации.

Совпадение диаметра направляющей не означает полного совпадения монтажных размеров. Перед заменой сравните чертежи и рабочие нагрузки.

Стоит обратить внимание

NBS / ISB SBR 10-UU AS, Samick SBR10UU и TFN SBR10-UU указаны для предварительного поиска. Точную взаимозаменяемость подтверждайте по техническим данным конкретного производителя.

Наименования и поисковые обозначения

Часто задаваемые вопросы

Что представляет собой SBR10-UU TECHNIX?

Это компактный бесфланцевый линейный шариковый подшипник с корпусом открытого типа для опорного круглого вала диаметром 10 мм. Модель предназначена для небольших кареток и лёгких механизмов.

Какой вал подходит для SBR10-UU?

Подходит круглый опорный вал номинальным диаметром 10 мм. Рабочая поверхность должна быть ровной, чистой и без повреждений, которые могут вызвать заедание.

Какие размеры у корпуса SBR10-UU?

Ширина корпуса — 36 мм, высота — 24 мм, длина — 32 мм. Межцентровое расстояние креплений составляет 25 мм, используется резьба M5.

Как установить SBR10-UU?

Корпус закрепляют на ровной монтажной поверхности, совмещают втулку с валом Ø10 мм и равномерно затягивают крепёж. После установки проверяют соосность и лёгкость хода каретки.

Какая грузоподъёмность у SBR10-UU?

Динамическая нагрузка составляет 350 Н, статическая — 549 Н. При расчёте механизма учитывают число подшипников, распределение нагрузки и режим перемещения.

Где применяется SBR10-UU?

Модель используют в миниатюрных координатных столах, компактных механизмах подачи, автоматике, измерительном оборудовании, учебных стендах и лёгкой роботизированной оснастке.

Какие аналоги можно рассматривать?

Для предварительного поиска можно рассматривать NBS / ISB SBR 10-UU AS, Samick SBR10UU и TFN SBR10-UU. Перед заменой сравните габариты корпуса, крепёж, рабочую высоту и допустимые нагрузки.

Нужна ли защита направляющей?

При наличии пыли и посторонних частиц рекомендуется защищать вал кожухом и регулярно очищать рабочую зону. Уплотнения UU уменьшают загрязнение втулки, но не исключают внешнее воздействие.

Как заказать SBR10-UU и получить помощь с подбором?

Оформите заказ через карточку товара на сайте TECHNIX или напишите в отдел продаж: zakaz@technix-rus.ru. Для подбора подготовьте диаметр вала, монтажные размеры, нагрузку, скорость перемещения, количество подшипников и условия эксплуатации.

Общая информация

Серия

SBR-UU

Корпус

есть

Фланец

нет

Производитель

TECHNIX

Габариты

Внутренний диаметр d, мм

Ширина W, мм

Технические параметры

Количество рециркуляций

Высота корпуса (H), мм

Зазор на корпусе подшипника e, мм

Размер крепежной резьбы D1, мм

Высота боковой юбки A, мм

Длина корпуса B1, мм

Межцентровое расстояние крепления на корпусе (вид спереди) B2, мм

Угол зазора на корпусе подшипника, α

80°

Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм

Динамическая нагрузка C, Н

350

Статическая нагрузка C0, Н

549
