О товаре

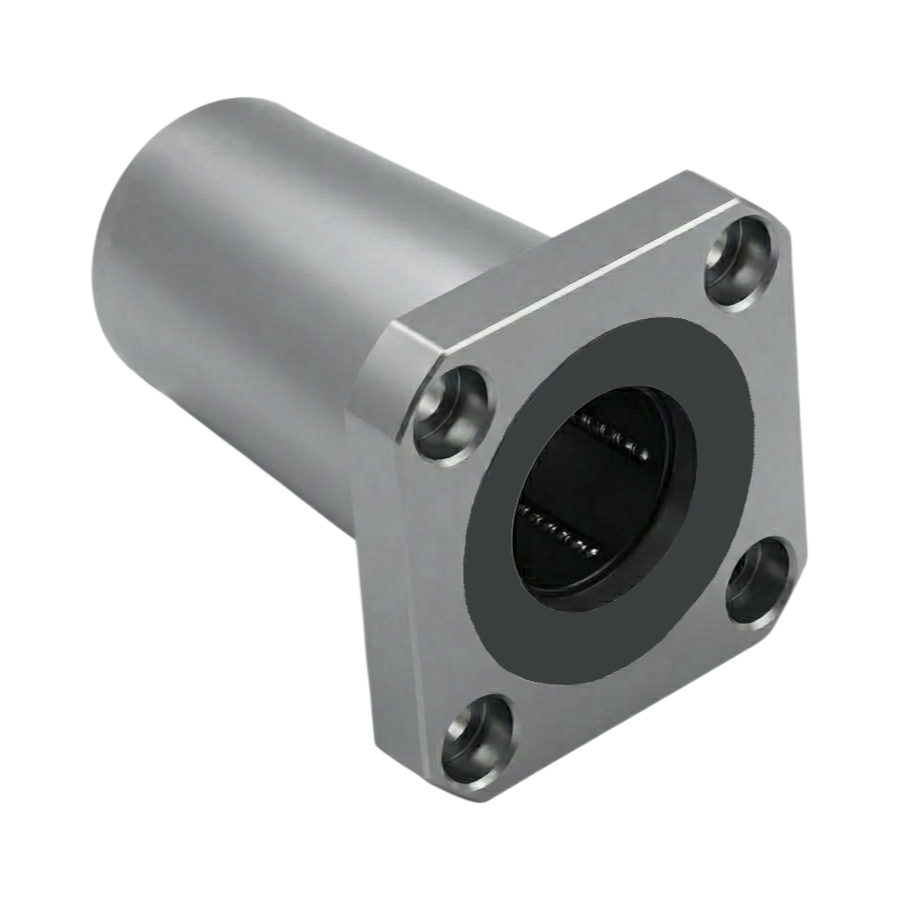

Линейный подшипник LMK50-UU — старший типоразмер фланцевой серии метрических линейных втулок для вала 50 мм. Максимальная нагрузка в серии: динамическая 3900 Н, статическая 8100 Н. Для ответственных тяжелонагруженных применений.
Расшифровка артикула
LMK50-UU расшифровывается следующим образом:
- LM — линейный тип подшипника/втулки метрической серии
- K — квадратный фланец крепления (от англ. square flange)
- 50 — внутренний диаметр посадочного отверстия: 50 мм
- UU — двойное контактное уплотнение с обоих торцов (закрытый тип)
Конструкция и устройство

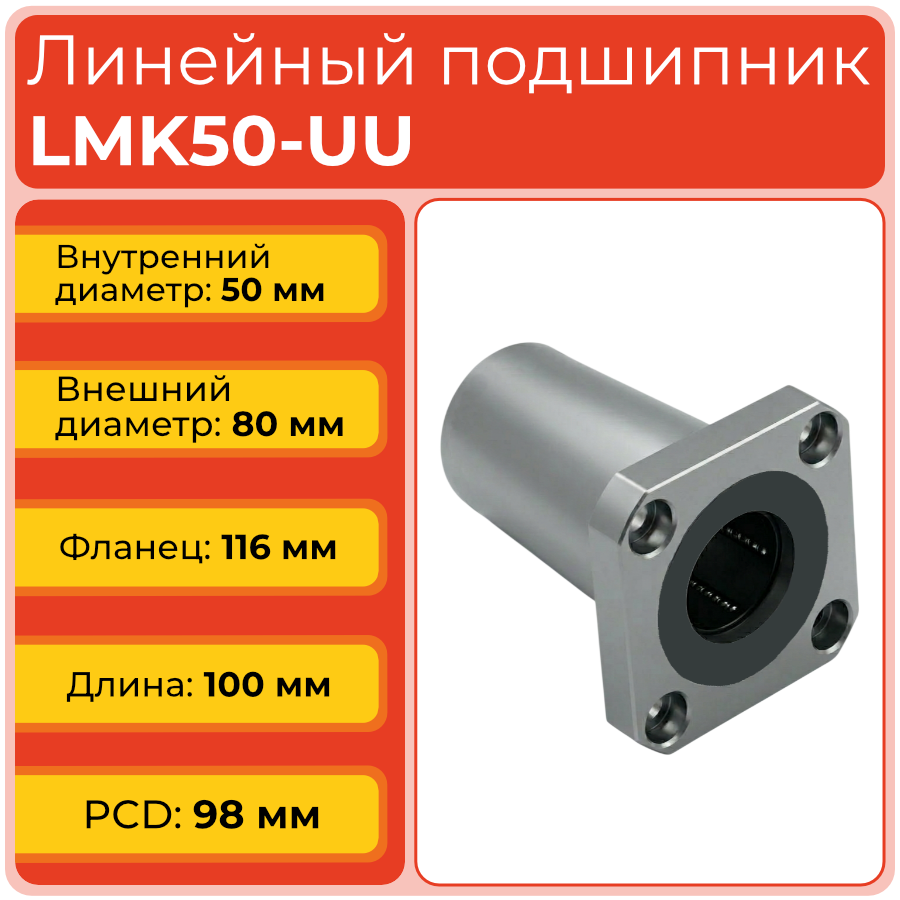

LMK50-UU — флагманский типоразмер серии с наибольшей грузоподъёмностью. Корпус D=80 мм и L=100 мм несёт 6 рядов шариков наибольшего диаметра в линейке, что обусловливает статическую нагрузку 8100 Н. Квадратный фланец D1=116 мм с толщиной 13 мм и отверстиями ∅9 мм выдерживает затяжку болтов M8 с высоким моментом.
- Корпус: высокоуглеродистая хромистая сталь, закалка + финишная шлифовка
- 6 рядов рециркулирующих шариков наибольшего диаметра в серии
- Сепаратор: высокопрочный стеклонаполненный полиамид, рассчитан на значительные нагрузки
- Двойные резиновые уплотнения UU, стойкие к минеральным маслам и смазкам
- Квадратный фланец: D1=116 мм, PCD=98 мм, 4 отверстия ∅9 мм, H=13 мм
Размерный ряд серии LMK-UU
Таблица аналогов
Применяемость на практике
Применяется в тяжёлых обрабатывающих центрах, строгальных и долбёжных станках, крупных промышленных роботах и прессовых линиях. Статическая нагрузка 8100 Н при вале 50 мм.
Сферы применения
- Тяжелонагруженные обрабатывающие центры
- Роботы-манипуляторы тяжёлого класса
- Медицинская и промышленная диагностика
- Автоматические упаковочные линии
- Промышленные 3D-принтеры
- Прецизионные измерительные комплексы
Ответы на частые вопросы
Оба типоразмера используют унифицированный фланец толщиной 13 мм под болты M8 (отверстия ∅9 мм). Прочность крепления обеспечивается за счёт увеличения PCD до 98 мм и диаметра D1=116 мм.
Вал диаметром 50 мм должен иметь: твёрдость ≥60 HRC, шероховатость Ra ≤ 0,4 мкм, прямолинейность ≤0,04 мм/1000 мм, допуск по диаметру h6. Материал — закалённая углеродистая или хромистая сталь.
Да — фланцевое исполнение позволяет снять подшипник в осевом направлении после откручивания 4 болтов фланца. Это существенное преимущество перед втулками без фланца, которые требуют полного демонтажа вала.
