О товаре

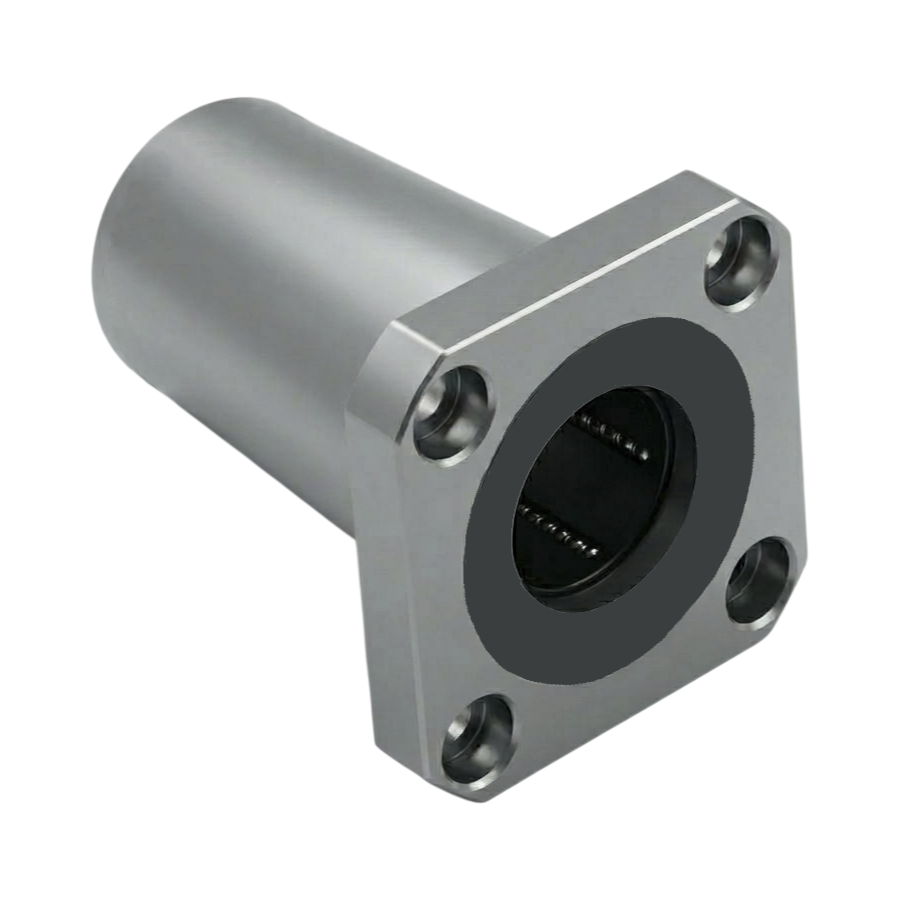

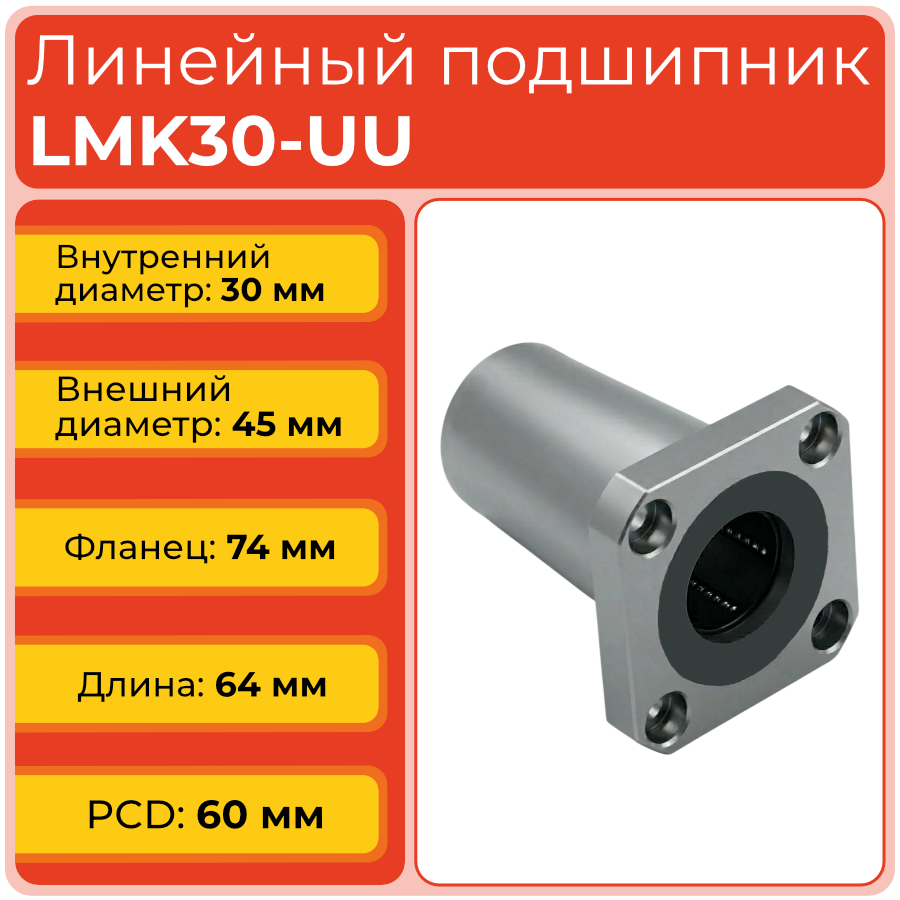

Линейный подшипник LMK30-UU — фланцевая шариковая втулка метрической серии для вала 30 мм. Шесть рядов шариков, квадратный фланец D1=74 мм, толщина фланца 10 мм, статическая нагрузка 2800 Н. Для тяжелонагруженных промышленных систем.
Расшифровка артикула
LMK30-UU расшифровывается следующим образом:
- LM — линейный тип подшипника/втулки метрической серии
- K — квадратный фланец крепления (от англ. square flange)
- 30 — внутренний диаметр посадочного отверстия: 30 мм
- UU — двойное контактное уплотнение с обоих торцов (закрытый тип)
Конструкция и устройство
LMK30-UU — первый типоразмер тяжёлой группы серии. Корпус D=45 мм и L=64 мм с 6 рядами шариков обеспечивает статическую нагрузку 2800 Н. Фланец толщиной 10 мм с крепёжными отверстиями ∅6,6 мм (под болт M6) рассчитан на жёсткую болтовую фиксацию в нагруженных узлах.
- Корпус: высокоуглеродистая хромистая сталь, объёмная закалка
- 6 замкнутых рядов рециркулирующих шариков
- Сепаратор: армированный стекловолокном полиамид повышенной прочности
- Двойные торцевые уплотнения UU из маслостойкой вулканизированной резины
- Квадратный фланец: D1=74 мм, PCD=60 мм, 4 отверстия ∅6,6 мм, H=10 мм
Размерный ряд серии LMK-UU
Таблица аналогов
Применяемость на практике
Применяется в тяжёлых фрезерных порталах, прессах с ЧПУ и координатно-расточных станках. Фланец под болт M6 и статическая нагрузка 2800 Н определяют применение в силовых узлах.
Сферы применения
- Тяжёлые обрабатывающие центры ЧПУ
- Промышленные роботы тяжёлого класса
- Медицинское диагностическое оборудование
- Промышленные упаковочные автоматы
- Крупноформатные 3D-принтеры
- КИМ и испытательные стенды
Ответы на частые вопросы
Увеличенная толщина фланца обусловлена ростом передаваемых усилий: статическая нагрузка LMK30-UU составляет 2800 Н против 1600 Н у LMK25-UU. Более толстый фланец и болты M6 обеспечивают требуемую жёсткость крепления.
Да. В вертикальных осях рекомендуется устанавливать два подшипника и применять направляющие валы с зажимными колодками для исключения осевого смещения каретки при отключении привода.
Да, при одинаковых посадочных и монтажных размерах (d=30, D=45, L=64, D1=74). Аналоги: THK LMK30UU, INA KBS30-PP, IKO LBB30UU — взаимозаменяемы по присоединительным размерам.
