О товаре

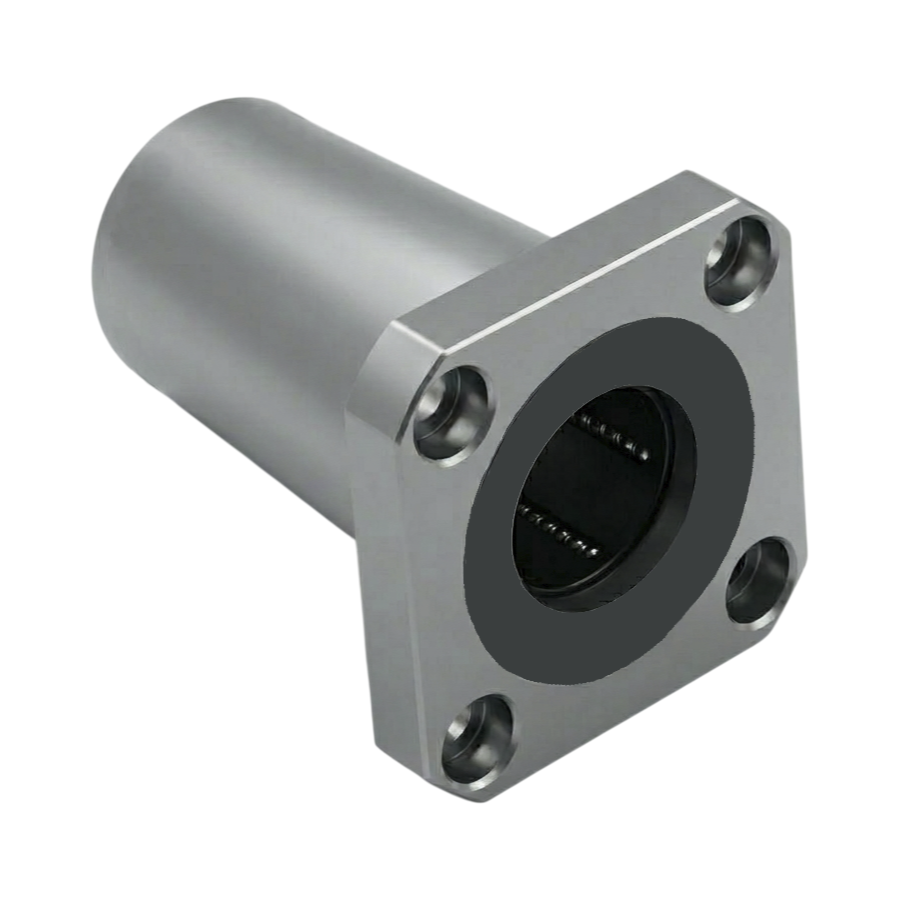

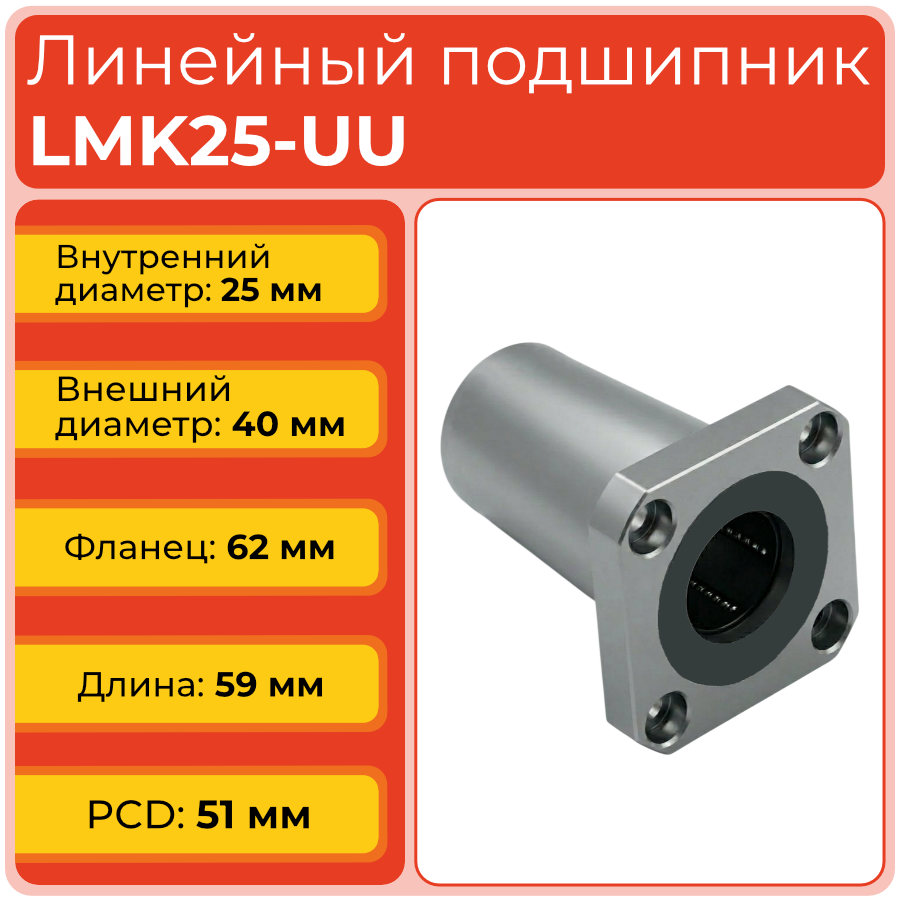

Линейный подшипник LMK25-UU — фланцевая шариковая втулка метрической серии для вала 25 мм с шестью рядами шариков. Квадратный фланец D1=62 мм, длина корпуса 59 мм, динамическая нагрузка 1000 Н. Стандартный выбор для промышленной автоматики.
Расшифровка артикула
LMK25-UU расшифровывается следующим образом:
- LM — линейный тип подшипника/втулки метрической серии
- K — квадратный фланец крепления (от англ. square flange)
- 25 — внутренний диаметр посадочного отверстия: 25 мм
- UU — двойное контактное уплотнение с обоих торцов (закрытый тип)
Конструкция и устройство
Начиная с диаметра 25 мм количество рядов шариков в серии LMK-UU возрастает до 6. Длина корпуса 59 мм при D=40 мм обеспечивает увеличенную опорную базу, которая повышает устойчивость к моментным нагрузкам. Это делает LMK25-UU предпочтительным в приложениях с консольными нагрузками.
- Корпус: закалённая хромистая сталь SUJ2, финишная шлифовка
- 6 рядов рециркулирующих шариков в армированном сепараторе
- Уплотнения UU: маслостойкая вулканизированная резина
- Квадратный фланец: D1=62 мм, 4 отверстия ∅5,5 мм, PCD=51 мм, H=8 мм
Размерный ряд серии LMK-UU
Таблица аналогов
Применяемость на практике
Применяется в роботизированных сварочных комплексах, тяжёлых порталах ЧПУ, горизонтально-расточных станках и промышленных линиях подачи материала с валом 25 мм.
Сферы применения
- Многоосевые станки с ЧПУ
- Автоматизированные роботизированные линии
- Медицинская и фармацевтическая техника
- Полиграфия и упаковка
- Прототипирование и 3D-печать
- Измерительные и испытательные стенды
Ответы на частые вопросы
Уплотнения UU удерживают заводскую смазку внутри и препятствуют попаданию абразивных частиц. Это особенно критично при работе в условиях металлической стружки или окалины.
Межосевое расстояние должно соответствовать PCD крепёжных отверстий монтажной плиты. Для LMK25-UU квадрат крепёжных отверстий вписан в D1=62 мм, шаг отверстий PCD=51 мм.
Для болтов M5 (отверстие 5,5 мм) рекомендуемый момент затяжки — 5–6 Н·м при использовании шайб. Перетяжка может вызвать деформацию корпуса и потерю точности.
