О товаре

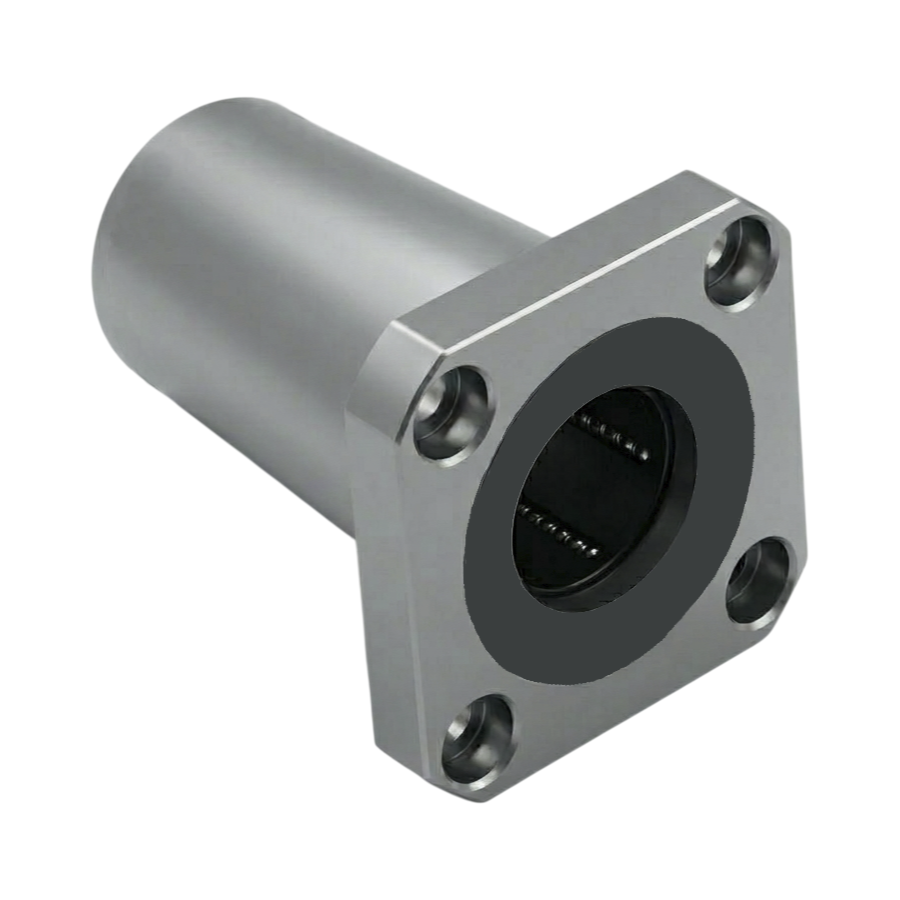

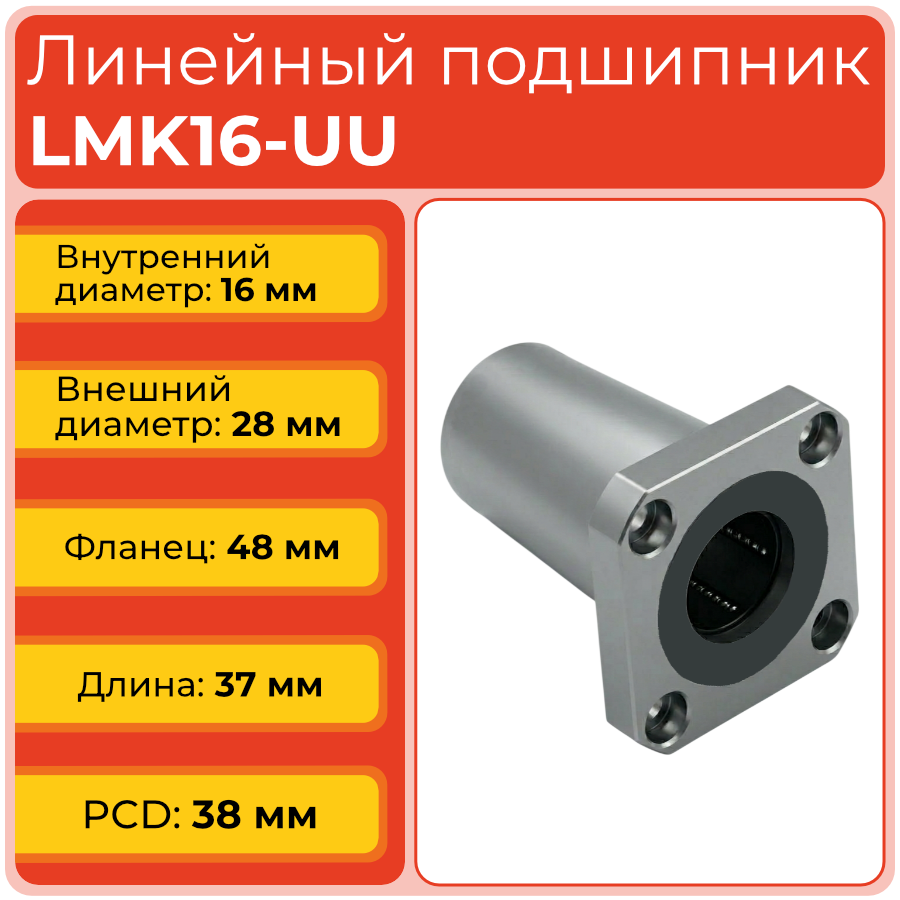

Линейный подшипник LMK16-UU — фланцевая шариковая втулка метрической серии для вала 16 мм с пятью рядами шариков. Квадратный фланец D1=48 мм, динамическая нагрузка 790 Н. Ключевой типоразмер для средненагруженных промышленных осей.
Расшифровка артикула
LMK16-UU расшифровывается следующим образом:
- LM — линейный тип подшипника/втулки метрической серии
- K — квадратный фланец крепления (от англ. square flange)
- 16 — внутренний диаметр посадочного отверстия: 16 мм
- UU — двойное контактное уплотнение с обоих торцов (закрытый тип)
Конструкция и устройство
С типоразмера 16 мм в серии LMK-UU количество рядов шариков возрастает до 5. Это принципиальное конструктивное отличие: большее число рядов повышает грузоподъёмность и снижает контактные напряжения. Корпус D=28 мм и L=37 мм — оптимальное соотношение длины к диаметру для устойчивости на валу.
- Корпус: высокоуглеродистая сталь, закалка и финишная шлифовка
- 5 рядов рециркулирующих шариков в полиамидном сепараторе
- Уплотнения UU: контактные резиновые манжеты с обоих торцов
- Квадратный фланец: D1=48 мм, 4 отверстия ∅4,5 мм, PCD=38 мм, H=6 мм
Размерный ряд серии LMK-UU
Таблица аналогов
Применяемость на практике
Применяется в каретках вертикальных фрезерных станков, осях лёгких роботов-манипуляторов и упаковочных автоматах. Пять рядов шариков дают нагрузку 790 Н при вале 16 мм.
Сферы применения
- Обрабатывающие центры ЧПУ
- Промышленные роботы
- Лабораторное оборудование
- Автоматы упаковки и фасовки
- 3D-печатающие устройства
- Прецизионные измерительные стенды
Ответы на частые вопросы
Начиная с диаметра вала 16 мм, конструкция серии LMK-UU предусматривает 5 рядов — это повышает несущую способность пропорционально возросшему диаметру и длине корпуса.
Модификация без уплотнений обозначается LMK16 (без UU). Открытый тип используется в чистых средах при необходимости снизить трение; уплотнения UU предпочтительны в запылённых условиях.
Стандартный квадратный фланцевый корпус SCK16 или аналогичный. Фланец D1=48 мм с отверстиями PCD=38 мм совместим с большинством стандартных монтажных плит.
