О товаре

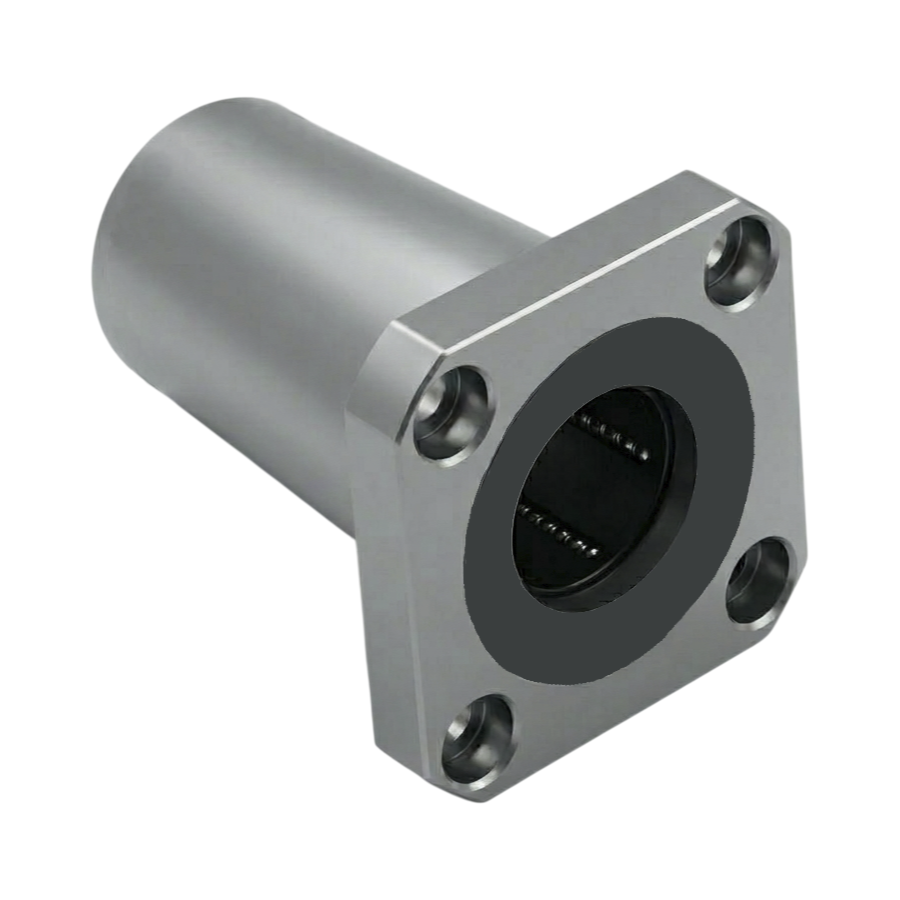

Линейный подшипник LMK12-UU — один из наиболее востребованных типоразмеров фланцевой серии для вала 12 мм. Четыре ряда шариков, уплотнения UU и квадратный фланец D1=42 мм обеспечивают динамическую нагрузку 520 Н в компактном корпусе D=21 мм.
Расшифровка артикула
LMK12-UU расшифровывается следующим образом:
- LM — линейный тип подшипника/втулки метрической серии
- K — квадратный фланец крепления (от англ. square flange)
- 12 — внутренний диаметр посадочного отверстия: 12 мм
- UU — двойное контактное уплотнение с обоих торцов (закрытый тип)
Конструкция и устройство
LMK12-UU — один из самых распространённых типоразмеров серии. Стальной корпус (D=21 мм, L=30 мм) вмещает 4 ряда шариков. Вал диаметром 12 мм широко применяется в настольных и полупрофессиональных станках — именно с этого типоразмера начинается активное применение серии в ЧПУ-оборудовании.
- Корпус: сталь SUJ2, термообработка + финишная шлифовка
- Шарики: закалённая хромистая сталь малого диаметра
- Сепаратор: армированный стекловолокном полиамид
- Уплотнения UU: двойные торцевые резиновые манжеты

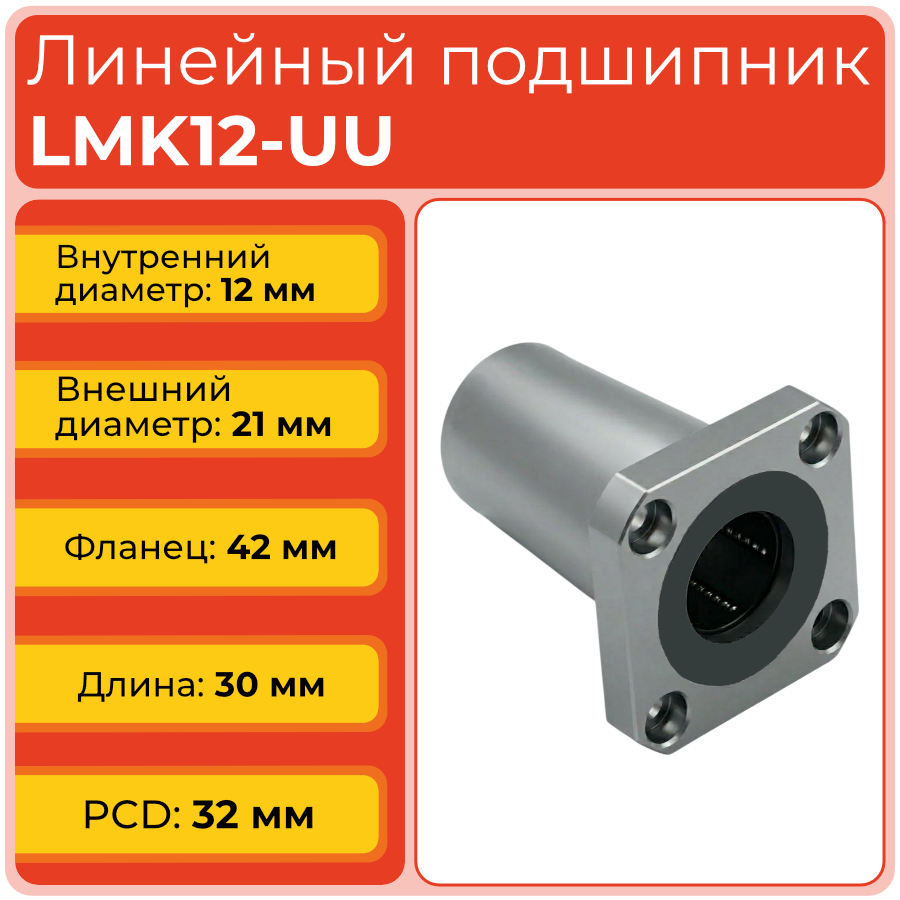

- Квадратный фланец: D1=42 мм, 4 сквозных отверстия ∅4,5 мм, PCD=32 мм, H=6 мм
Размерный ряд серии LMK-UU
Таблица аналогов
Применяемость на практике
Востребован в настольных и полупрофессиональных ЧПУ-фрезерах, лазерных граверах, 3D-принтерах типа CoreXY и координатно-измерительных машинах. Вал 12 мм, нагрузка до 520 Н.
Сферы применения
- Фрезерные и токарные станки с ЧПУ
- Роботы-манипуляторы
- Медицинская техника
- Полиграфические и упаковочные машины
- FDM-принтеры
- Координатно-измерительные машины
Ответы на частые вопросы
Да, подшипник рассчитан именно под вал с допуском h6. Использование валов с более грубыми допусками (h8, h9) ведёт к увеличению зазора и снижению точности хода.
Поверхность вала будет интенсивно изнашиваться под шариками, что приведёт к появлению люфта. Минимально допустимая твёрдость направляющего вала — 60 HRC.
Да — LMK12L-UU (Long). Она имеет большую длину корпуса и повышенную грузоподъёмность, рекомендуется при консольной нагрузке или ударных воздействиях.
