О товаре

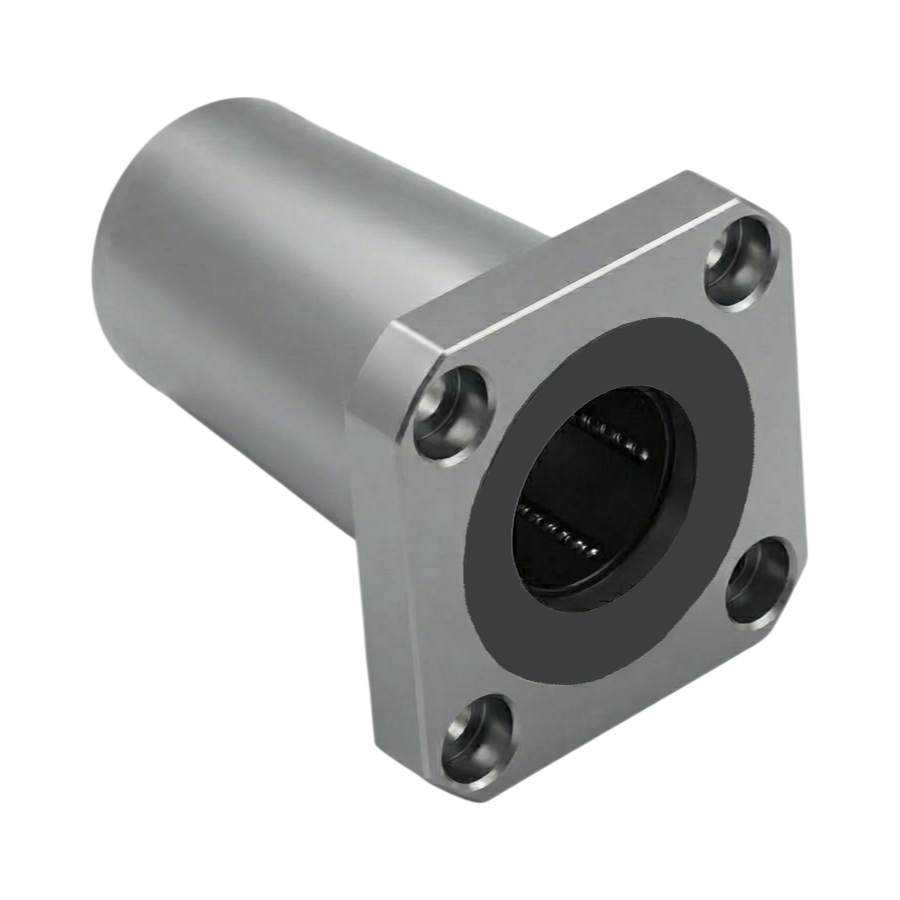

Линейный подшипник LMK10-UU — фланцевая шариковая втулка метрической серии для вала 10 мм с квадратным фланцем D1=40 мм. Закрытое исполнение UU и четыре ряда шариков обеспечивают надёжное плавное перемещение при динамической нагрузке 380 Н.
Расшифровка артикула
LMK10-UU расшифровывается следующим образом:
- LM — линейный тип подшипника/втулки метрической серии
- K — квадратный фланец крепления (от англ. square flange)
- 10 — внутренний диаметр посадочного отверстия: 10 мм
- UU — двойное контактное уплотнение с обоих торцов (закрытый тип)
Конструкция и устройство

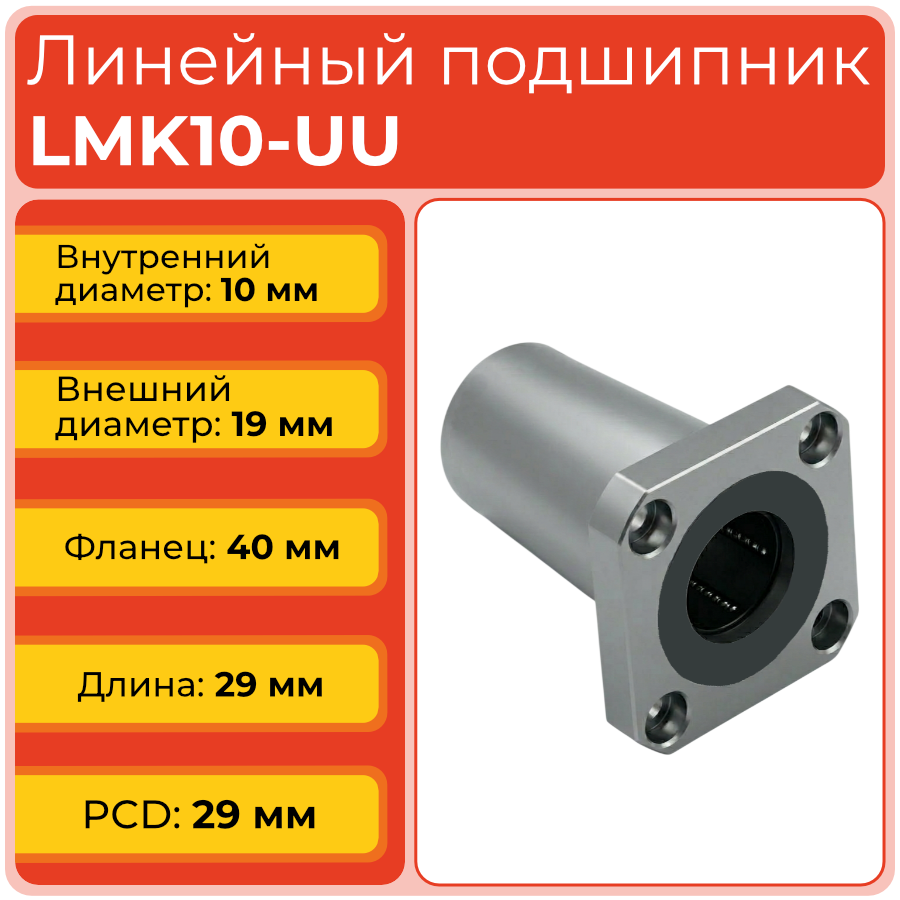

LMK10-UU построен на стальном корпусе наружным диаметром 19 мм и длиной 29 мм. Четыре ряда шариков равномерно охватывают направляющий вал диаметром 10 мм, обеспечивая безлюфтовое линейное движение. По сравнению с типоразмером 08 фланец увеличен до D1=40 мм, а толщина увеличена до 6 мм.
- Корпус: закалённая хромистая сталь, наружная поверхность шлифована под посадочный диаметр
- Шарики: хромистая подшипниковая сталь
- Сепаратор: полиамид PA66 со стекловолоконным наполнителем
- Уплотнения UU: контактные торцевые резиновые манжеты
- Квадратный фланец: D1=40 мм, 4 отверстия ∅4,5 мм, PCD=29 мм, H=6 мм
Размерный ряд серии LMK-UU
Таблица аналогов
Применяемость на практике
Используется в лёгких координатных системах, планшетных сканерах, печатающих головках и каретках ЧПУ с валом 10 мм. Динамическая нагрузка 380 Н при компактных габаритах.
Сферы применения
- Станки с ЧПУ
- Промышленная робототехника
- Медицинское оборудование
- Упаковочные линии
- Аддитивное производство (3D-печать)
- Измерительные системы
Ответы на частые вопросы
Расчётный ресурс определяется по формуле долговечности ISO 281. При нагрузке 200 Н, ходе 200 мм и частоте 60 дв. ход/мин ресурс составляет более 5000 км пробега.
Допустимо при использовании специальных валов из закалённой нержавеющей стали с твёрдостью ≥58 HRC. Применение мягких валов приводит к ускоренному износу.
Рекомендуемый момент затяжки болтов M4 (отверстия 4,5 мм) составляет 2,5–3,0 Н·м. Чрезмерная затяжка может привести к деформации корпуса и увеличению люфта.
