О товаре

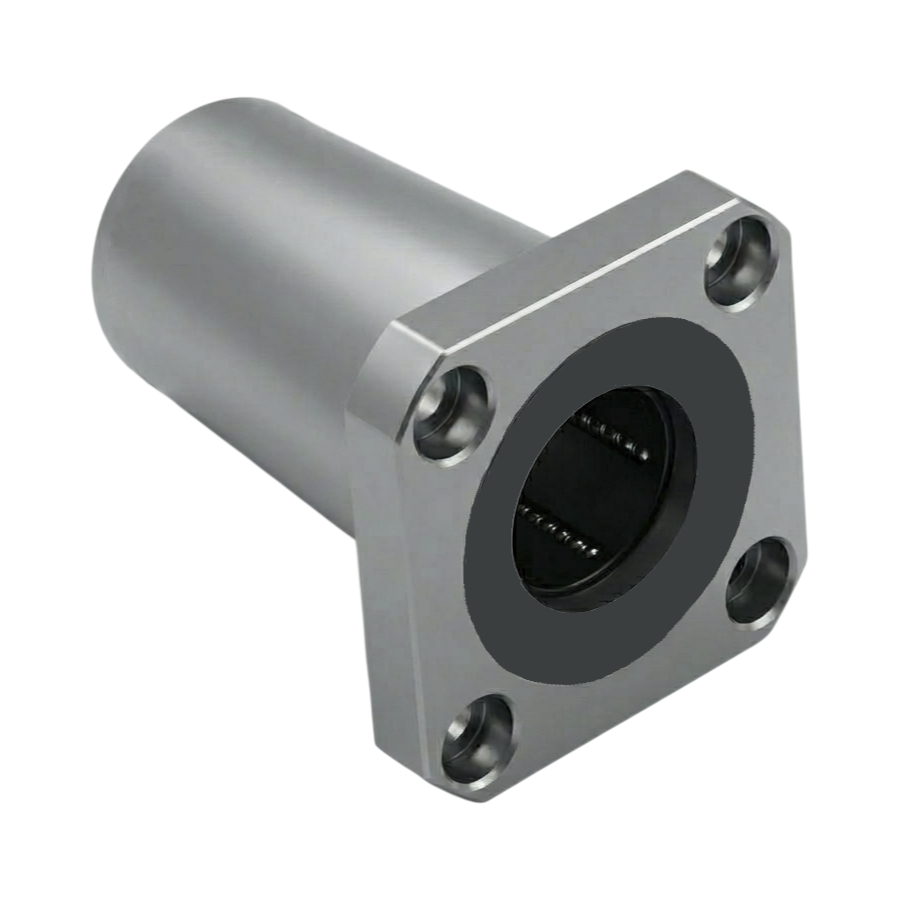

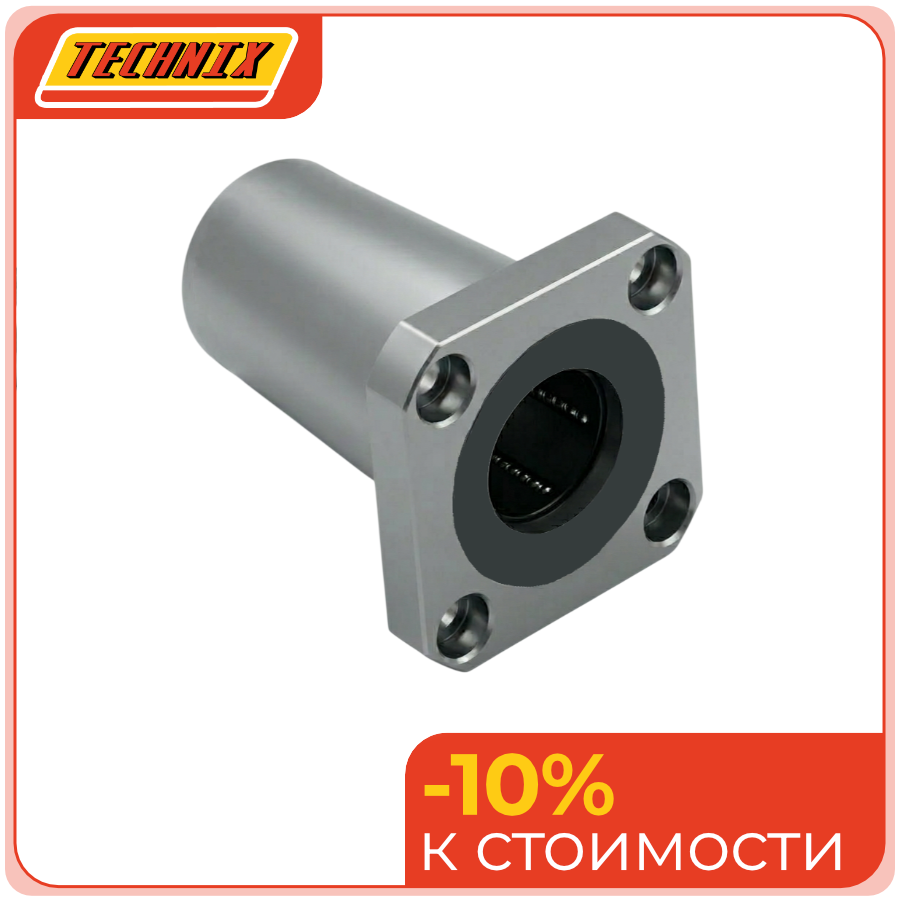

Линейный подшипник LMK08-UU — компактная фланцевая шариковая втулка метрической серии для вала диаметром 8 мм. Квадратный фланец и двойные резиновые уплотнения UU позволяют использовать изделие в точных приборах и лёгких механизмах без дополнительной защиты.
Расшифровка артикула
LMK08-UU расшифровывается следующим образом:
- LM — линейный тип подшипника/втулки метрической серии
- K — квадратный фланец крепления (от англ. square flange)
- 08 — внутренний диаметр посадочного отверстия: 8 мм
- UU — двойное контактное уплотнение с обоих торцов (закрытый тип)
Конструкция и устройство

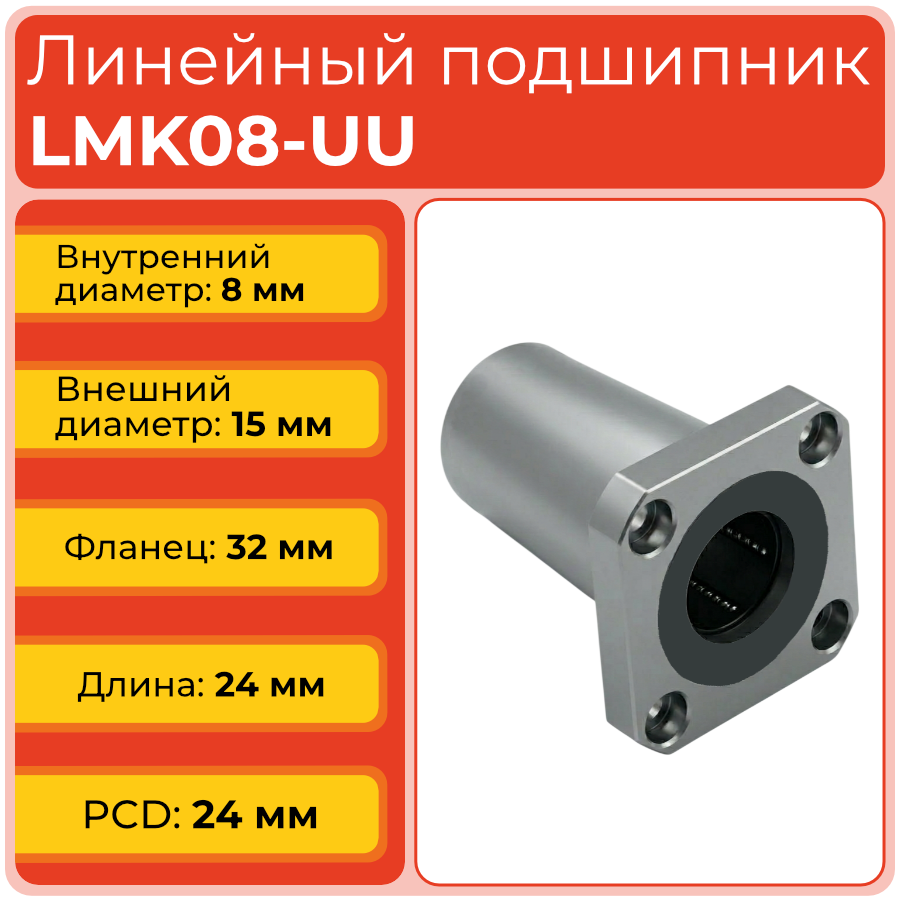

LMK08-UU — наименьший типоразмер серии. Стальной корпус диаметром 15 мм вмещает 4 ряда рециркулирующих шариков в сепараторе из стеклонаполненного полиамида. При внутреннем диаметре 8 мм и общей длине 24 мм подшипник обеспечивает высокую точность хода при минимальных габаритах.
- Внешний корпус: высокоуглеродистая хромистая сталь (аналог ШХ15), закалка и шлифовка
- Шарики: закалённая хромистая сталь
- Сепаратор: стеклонаполненный полиамид PA66
- Уплотнения (UU): двусторонние торцевые резиновые манжеты — защита от пыли и удержание смазки
- Квадратный фланец: D1=32 мм, 4 монтажных отверстия ∅3,5 мм, PCD=24 мм, толщина H=5 мм
Размерный ряд серии LMK-UU
Таблица аналогов
Применяемость на практике
Применяется в малых 3D-принтерах, каретках настольных ЧПУ-фрезеров, приводах оптических систем и координатных столах с нагрузкой до 280 Н. Минимальный диаметр вала в серии — 8 мм.
Сферы применения
- Станки с ЧПУ и обрабатывающие центры
- Промышленные роботы и манипуляторы
- Медицинское и лабораторное оборудование
- Упаковочные и полиграфические машины
- 3D-принтеры и аддитивное производство
- Контрольно-измерительные приборы
Ответы на частые вопросы
Да, при условии использования прецизионного закалённого вала h6 и регулярной смазки. Рекомендуемая скорость — до 1 м/с при лёгких нагрузках.
LMK08-UU имеет квадратный фланец — 4 точки крепления, что обеспечивает большую жёсткость. LMF08UU оснащён круглым фланцем и удобнее для монтажа в цилиндрические гнёзда.
При стандартной эксплуатации смазку следует обновлять каждые 500–1000 ч. В запылённой среде — чаще; уплотнения UU помогают сохранить смазку и защитить шарики.
