Артикул:
LM40UUOPTECHNIX
Характеристики
Серия
—
LM-UU-OP
Длина L, мм
—
80
Наружный диаметр D, мм
—
60
Все характеристики
Аналоги
Аналог CNIC:
LM 40 UU OP
817 руб.
/шт 907 руб.
Есть в наличии: 10
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

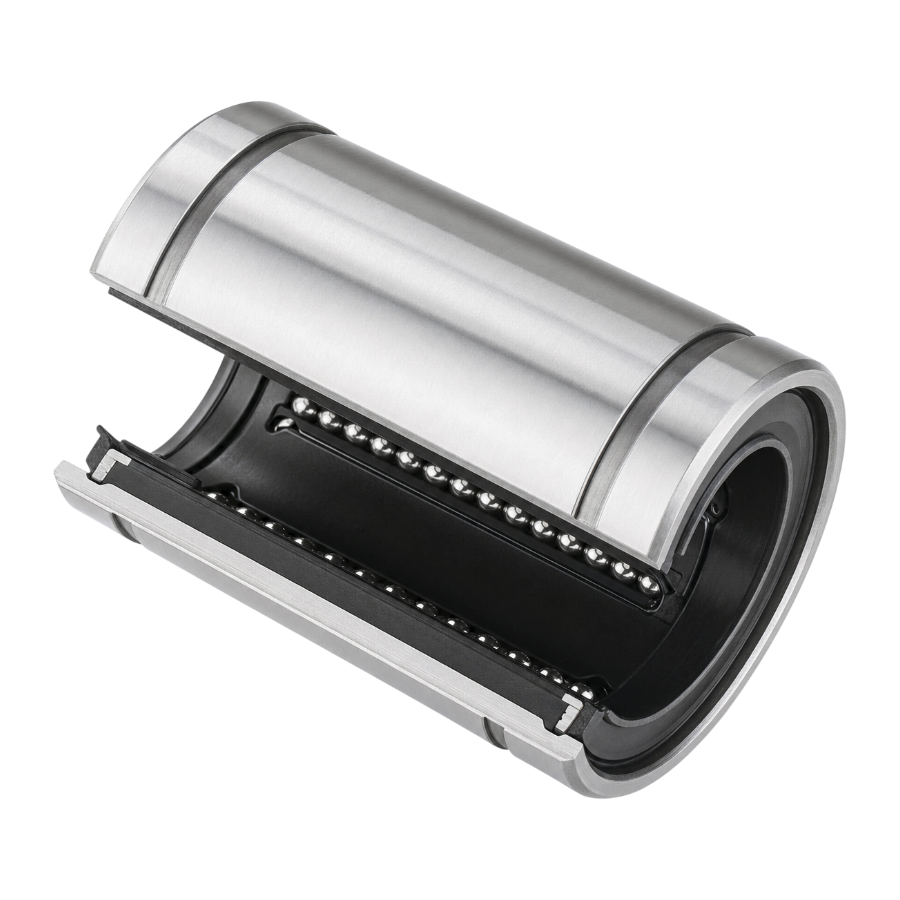

Линейный подшипник LM40UUOPTECHNIX — силовой направляющий модуль открытого исполнения, спроектированный для работы с тяжелонагруженными шлифованными валами диаметром 40 мм. Отсутствие внешнего алюминиевого корпуса и фланцев позволяет интегрировать подшипник непосредственно в массивные стальные или чугунные каретки станков, обеспечивая максимальную жёсткость узла и минимизацию габаритов поперечного сечения. Пятиканальная система циркуляции шариков воспринимает динамические нагрузки до 2200 Н и статические до 4100 Н, что делает данную модель незаменимой в приводах портального типа и крупных автоматизированных линиях. Двусторонние уплотнения UU эффективно защищают рабочие контуры от попадания металлической стружки, абразивной пыли и агрессивных технологических жидкостей.
Модель LM40UUOPTECHNIX оптимизирована для кинематических схем, где требуется высокая несущая способность при сохранении точности позиционирования. Увеличенный зазор на корпусе h = 20 мм обеспечивает надёжный захват подшипника стенками посадочного места, исключая проворачивание и вибрации даже при знакопеременных нагрузках и ускоренных режимах перемещения.
Расшифровка артикула
Маркировка LM40UUOPTECHNIX выполнена согласно международным стандартам номенклатуры линейных подшипников и содержит полную информацию о конфигурации узла.
- LM — линейный шарикоподшипниковый блок с замкнутым контуром качения.
- 40 — посадочный диаметр вала d = 40 мм.
- UU — комплект контактных уплотнений с обеих сторон, предотвращающих вытекание смазки и загрязнение внутренней полости.
- OP — Open Type: конструкция без наружной оболочки и крепёжных фланцев для установки в кастомные гнёзда.
- TECHNIX — торговая марка производителя, гарантирующая соответствие параметров заявленным характеристикам.
Полное обозначение: LM40UUOPTECHNIX. При конструировании узла необходимо учитывать допуск вала g6 и шероховатость поверхности Ra ≤ 0,32 мкм для обеспечения заявленного ресурса.
Конструкция и устройство
В основе изделия лежит прецизионная стальная обойма с пятью независимыми каналами возврата тел качения. Такая архитектура обеспечивает непрерывность хода и равномерное распределение нагрузки по всей длине контакта с направляющей. Геометрия профиля характеризуется углом раскрытия 60° и шириной канавки 2,1 мм, что формирует устойчивое сопряжение, способное противостоять значительным изгибающим моментам. Открытое исполнение допускает монтаж с использованием боковых фиксаторов или винтовых зажимов, а зазор h = 20 мм позволяет компенсировать небольшие погрешности фрезеровки посадочного места без потери эксплуатационных свойств. Контактные уплотнения UU плотно прилегают к поверхности вала, создавая эффективный барьер для внешних загрязнителей.
- Закалённая стальная обойма с 5 контурами рециркуляции для высоких нагрузок.
- Бескорпусное исполнение (Open Type) для встраивания в сборочные узлы оборудования.
- Герметизация торцов уплотнениями UU класса защиты от пыли и жидкостей.
- Посадочный диаметр 40 мм для совместимости со стандартными валами серии LM.
- Увеличенная ширина канавки W = 2,1 мм для улучшения направляющих свойств и стабильности хода.
Размерный ряд серии
Ниже приведена таблица основных типоразмеров линейных подшипников открытого типа серии LM-UU-OP, представленных в ассортименте TECHNIX. Текущий товар LM40UUOPTECHNIX выделен.
Технические параметры и условия эксплуатации
Подшипник LM40UUOPTECHNIX демонстрирует высокие показатели надёжности при работе в составе тяжёлых приводных механизмов. Длина корпуса 80 мм и пять контуров циркуляции обеспечивают стабильность хода на высоких скоростях, а статическая нагрузка 4100 Н позволяет использовать узел в позициях с длительными остановками под нагрузкой. Зазор h = 20 мм требует соответствующей глубины посадочного места в каретке для предотвращения контакта торцов подшипника с упорными элементами. Монтаж должен производиться на валы с твёрдостью поверхности не менее 58 HRC для предотвращения образования лунок и выкрашивания.

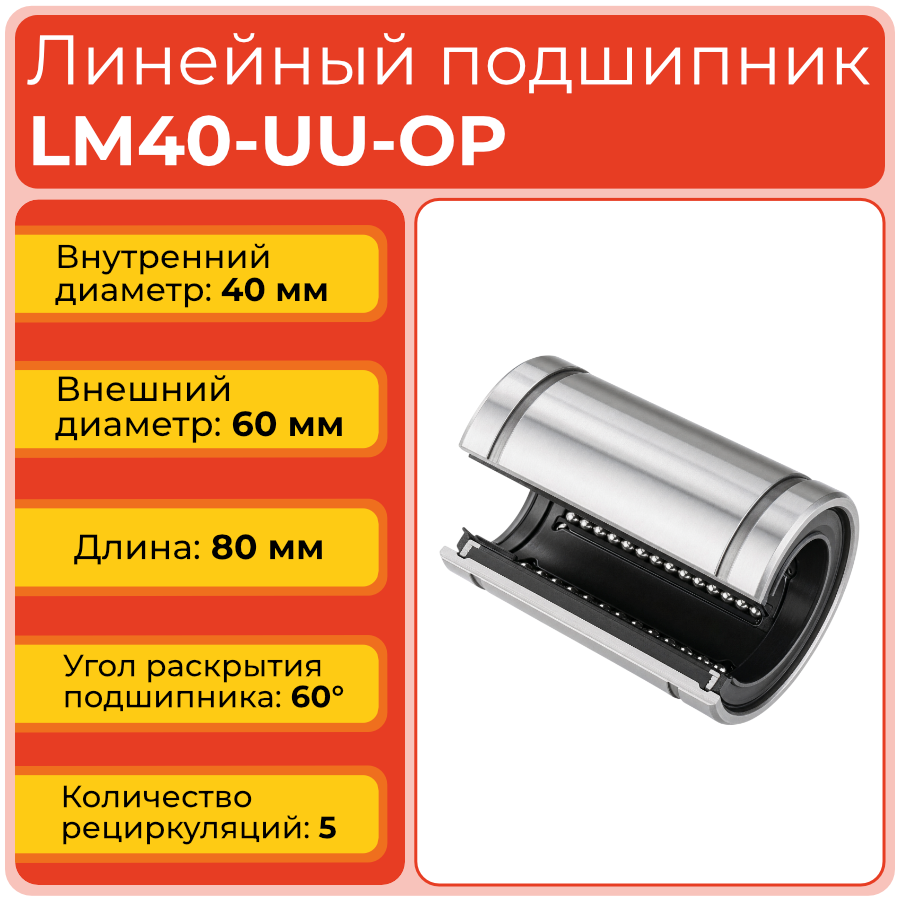

- Внутренний диаметр d: 40 мм.
- Наружный диаметр D: 60 мм.
- Длина L: 80 мм.
- Внешний диаметр площадки D1: 57 мм.
- Длина монтажной площадки L1: 60,5 мм.
- Зазор на корпусе h: 20 мм.
- Ширина канавки W: 2,1 мм.
- Угол раскрытия α: 60°.
- Контуров рециркуляции: 5.
- Динамическая нагрузка C: 2200 Н.
- Статическая нагрузка C0: 4100 Н.
- Рекомендуемые условия эксплуатации: вал с допуском g6, параллельность направляющих ±0,02 мм на длину 100 мм, смазывание каждые 200 км пробега (или раз в квартал) пластичными смазками на литиевой основе, контроль отсутствия осевого биения вала.
Применяемость
Модель LM40UUOPTECHNIX находит широкое применение в индустриальном секторе, где линейные направляющие подвергаются значительным весовым и динамическим нагрузкам. Открытая конструкция делает её идеальным компонентом для модернизации существующего оборудования и создания нестандартных перемещающихся модулей.
- Портальные фрезерные станки и обрабатывающие центры с массой подвижных элементов свыше 100 кг.
- Тяжелые лазерные и плазменные режущие комплексы с длинным ходом осей.
- Автоматические укладчики, паллетайзеры и манипуляторы для перемещения тяжёлых грузов.
- Испытательные стенды для проверки прочности материалов и узлов на растяжение/сжатие.
- Крупногабаритные 3D-принтеры бетонных смесей и строительных конструкций.
Аналоги
По геометрическим параметрам и функциональному назначению подшипник LM40UUOPTECHNIX соответствует стандартным линейным узлам серии LM40UU открытого исполнения и может применяться в качестве замены при полном совпадении каталожных размеров, допусков посадки и типа уплотнений. Ниже приведён потенциальный аналог по обозначению LM40UU.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам, допускам посадки и грузоподъёмности конкретной модели перед заменой в узле.
Часто задаваемые вопросы
Для модели LM40UUOPTECHNIX критически важна точная параллельность валов (если их два) и соосность посадочных отверстий в каретке. Смещение более 0,03 мм на длину корпуса приведёт к заклиниванию или быстрому износу крайних контуров рециркуляции. Рекомендуется использовать лазерные нивелиры или индикаторы часового типа при сборке.
Стандартное исполнение с уплотнениями UU защищает от пыли и влаги, но резиновые элементы могут разрушаться под действием агрессивных растворителей. Для химических производств следует выбирать версии с фторкаучуковыми уплотнениями или нержавеющим корпусом, которые поставляются по спецзаказу.
Рекомендуется использовать валы класса точности G6 (по ISO). Использование валов более низкого класса (G7 и ниже) увеличит радиальный зазор и снизит точность позиционирования, а более высоких (G5) может потребовать применения подшипников с преднатягом для предотвращения заклинивания из-за теплового расширения.
Нет, обслуживание выполняется на месте. Введите смазочный шприц под кромку уплотнения UU и совершите несколько полных ходов каретки для распределения состава по всем 5 контурам. Излишки смазки удалите ветошью. Демонтаж требуется только для дефектовки или замены уплотнителей при их критическом износе.
Общая информация
Серия
LM-UU-OP
Корпус
нет
Фланец
нет
Производитель
TECHNIX
Габариты
Внутренний диаметр d, мм
40
Наружный диаметр D, мм
60
Длина L, мм
80
Технические параметры
Угол раскрытия подшипника α, °
60
Количество рециркуляций
5
Длина монтажной площадки L1, мм
60.5
Зазор на корпусе подшипника h, мм
20
Динамическая нагрузка C, Н
2200
Статическая нагрузка C0, Н
4100
Внешний диаметр крепежной площадки D1, мм
57
Ширина канавки W, мм
2.1
Службы доставки в ПВЗ:
- СДЭК
- Boxberry
- Яндекс Доставка
- DPD
Службы доставки курьером:
- Собственная служба доставки
- СДЭК
- Достависта
О самовывозе со склада
Вы можете самостоятельно забрать заказ в Санкт-Петербурге по адресу:
📍 Люботинский проспект, 5
